ABM8AIG-22.1184MHZ-12-2Z-T3

产品分类: 无源晶振
厂牌: ABRACON
产品描述: 12pF ±20ppm ±50ppm 22.1184MHz 50Ω 100μW 贴片安装 3.2mm*2.5mm*800μm
供应商型号: SYE-ABM8AIG-22.1184MHZ-12-2Z-T3
供应商: 海外现货
标准整包数: 1

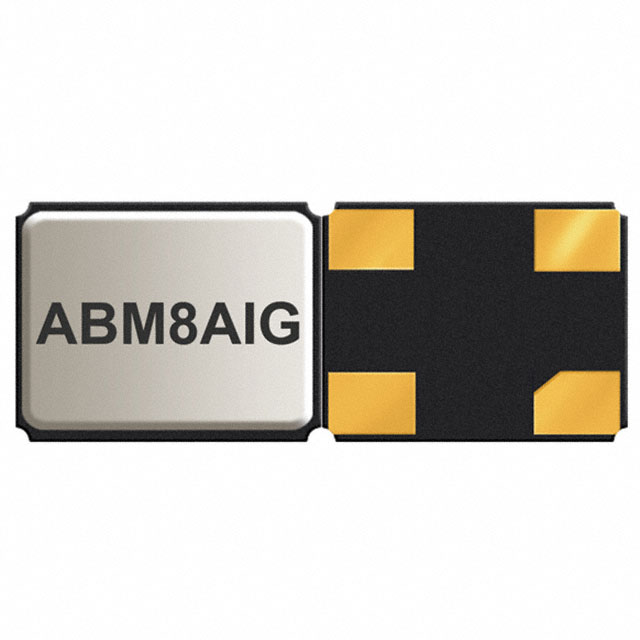

ABRACON 无源晶振 ABM8AIG-22.1184MHZ-12-2Z-T3

ABM8AIG-22.1184MHZ-12-2Z-T3概述


    产品简介


    产品名称: ABM8AIG 汽车级工业陶瓷基片表面贴装晶体
    尺寸: 3.2 x 2.5 x 0.8 mm
    类型: 陶瓷基片表面贴装晶体
    应用领域: 汽车及工业领域的关键电子系统,如车载娱乐系统、舒适控制系统、高级驾驶辅助系统(ADAS)、激光雷达(LiDAR)等。

    技术参数


    - 频率范围: 8.000 MHz 至 54.000 MHz
    - 操作模式: 基本频率
    - 操作温度:
    - 选项 "空白":-40°C 至 +125°C
    - 选项 "V":-40°C 至 +150°C(仅在特定频率和电气性能选项中可用)
    - 存储温度:
    - 选项 "空白, J, D, N":-40°C 至 +125°C
    - 选项 "V":-40°C 至 +150°C(仅在特定频率和电气性能选项中可用)
    - 频率容差:
    - 选项 "空白":± 50 ppm
    - 选项 "R":± 150 ppm
    - 频率稳定性: ± 100 ppm
    - 等效串联电阻(R1):
    - 8.000 – 9.999 MHz:500 Ω
    - 10.000 – 15.999 MHz:100 Ω
    - 16.000 – 19.999 MHz:70 Ω
    - 20.000 – 25.999 MHz:50 Ω
    - 26.000 – 39.999 MHz:40 Ω
    - 40.000 – 54.000 MHz:35 Ω
    - 并联电容(C0): 2.0 pF
    - 负载电容(CL): 18 pF(标准)
    - 驱动功率: 10 μW 至 100 μW
    - 老化率: -2 ppm 至 +2 ppm/年(25°C± 3°C)

    产品特点和优势


    - 汽车认证: 符合 AEC-Q200 认证标准,确保高可靠性。
    - 宽温范围: 在极端温度条件下依然保持稳定性能。
    - 低等效串联电阻(ESR): 提升整体电路性能。
    - 快速上市: 适合快速开发周期的产品。
    - 环保材料: RoHS/RoHS II 标准,无铅化生产。

    应用案例和使用建议


    应用案例
    - 车载娱乐系统: 确保音频和视频信号的稳定传输。
    - 舒适控制系统: 维持车内温湿度控制系统的精度。
    - LiDAR: 提供精确的距离测量,增强无人驾驶车辆的安全性。
    使用建议
    - 安装位置选择: 尽量远离热源和干扰源,避免影响性能。
    - 焊接工艺: 确保焊接温度不超过260°C,避免损伤晶体。
    - 防静电措施: 在处理过程中需采取适当的防静电措施,防止静电放电损坏晶体。

    兼容性和支持


    - 兼容性: ABM8AIG 适用于多种电子系统,如车载娱乐系统、导航系统等。
    - 技术支持: Abracon 提供完善的客户支持服务,包括技术咨询、样品提供、批量生产和售后支持。
    - PPAP(生产件批准程序): 如需批量生产,可申请 PPAP 以获得更高级别的质量保证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体未正常启动 | 检查焊点是否良好;确认焊接温度和时间。 |
    | 频率偏差超出预期 | 检查焊盘设计是否符合推荐规格;确认负载电容设置。 |
    | 温度范围内不稳定 | 确认是否选择了合适的工作温度选项。 |
    | 振荡幅度不足 | 检查电源电压和驱动功率设置。 |

    总结和推荐


    ABM8AIG 陶瓷基片表面贴装晶体是一款高性能、高可靠性的汽车级工业级电子元件。它具备宽广的操作温度范围、低功耗和优秀的稳定性,适用于各种汽车和工业应用。考虑到其卓越的技术指标和广泛的应用领域,强烈推荐用于需要高精度和可靠性的场合。通过与供应商保持良好的沟通和支持,可以确保产品在整个生命周期内的稳定运行。

ABM8AIG-22.1184MHZ-12-2Z-T3参数

参数
频率稳定性 ±50ppm
频率容差 ±20ppm
等效串联电阻 50Ω
频率 22.1184MHz
驱动电平 100μW
负载电容 12pF
长*宽*高 3.2mm*2.5mm*800μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ABM8AIG-22.1184MHZ-12-2Z-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

ABM8AIG-22.1184MHZ-12-2Z-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 无源晶振 ABRACON ABM8AIG-22.1184MHZ-12-2Z-T3 ABM8AIG-22.1184MHZ-12-2Z-T3数据手册

ABM8AIG-22.1184MHZ-12-2Z-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.558 ¥ 4.676
1000+ $ 0.5456 ¥ 4.5721
3000+ $ 0.4712 ¥ 3.9487
9000+ $ 0.4588 ¥ 3.8447
24000+ $ 0.4588 ¥ 3.8447
库存: 1201
起订量: 535 增量: 3000
交货地:
最小起订量为:500
合计: ¥ 2338
