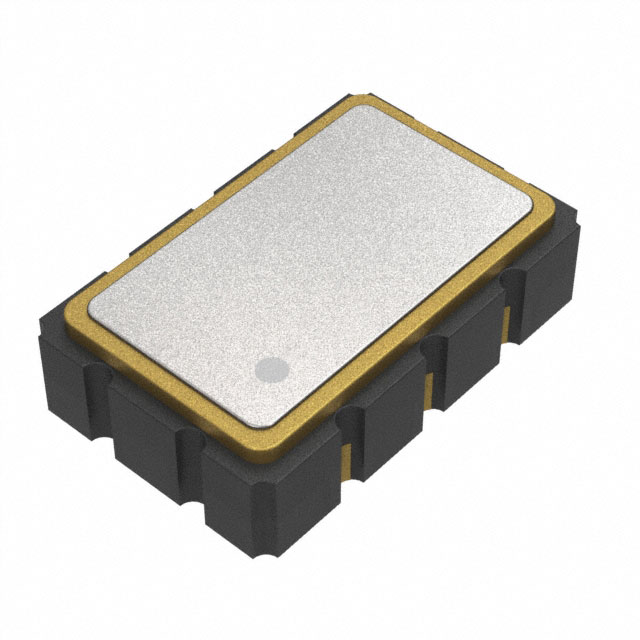

AX5PAF1-312.5000C

产品分类: 有源晶振
厂牌: ABRACON
产品描述: ±20ppm 312.5MHz 贴片安装 5mm*3.2mm*1.5mm
供应商型号: N-AX5PAF1-312.5000C
供应商: 云汉优选
标准整包数: 1
ABRACON 有源晶振 AX5PAF1-312.5000C

AX5PAF1-312.5000C概述

    ClearClock™ | Ultra-Low Jitter & Power Optimized 5.0 x 3.2 mm XO

    1. 产品简介


    ClearClock™ 是由 ABRACON 生产的一种超低抖动、功耗优化的晶体振荡器(XO)。它具有多种频率选项,范围从 50 MHz 到 2100 MHz,并且提供多种差分输出格式:LVPECL、LVDS、HCSL 和 CML。这种振荡器适用于网络和通信、RF 系统、基站、数据中心和 PCIe 应用等领域。此外,它还具备工厂编程能力,支持快速样品交付,使设计和开发过程更加高效。

    2. 技术参数


    - 尺寸:5.0 x 3.2 x 1.4 mm
    - 频段范围:
    - LVPECL:50 MHz 至 2100 MHz
    - LVDS:100 MHz 至 2100 MHz
    - HCSL:50 MHz 至 700 MHz
    - CML:100 MHz 至 2100 MHz
    - 电源电压:
    - LVPECL:2.97 V 至 3.63 V
    - LVDS:2.25 V 至 2.75 V
    - HCSL:2.97 V 至 3.63 V
    - CML:2.97 V 至 3.63 V
    - 工作电流(最大值):
    - LVPECL:110 mA(@ 2100 MHz, 3.3 V)
    - LVDS:80 mA(@ 2100 MHz, 3.3 V)
    - HCSL:90 mA(@ 700 MHz, 3.3 V)
    - CML:85 mA(@ 2100 MHz, 3.3 V)
    - 工作温度范围:
    - -20°C 至 +70°C(±15 ppm)
    - -40°C 至 +85°C(±20 ppm)

    3. 产品特点和优势


    - 超低抖动:典型值为 125 fs RMS(最大值 200 fs),包含杂讯。
    - 高精度:频率初调精度±3.00 ppm,老化稳定性±15 ppm/年。
    - 低功耗:在 2100 MHz 和 3.3 V 下,LVPECL 类型的最大电流消耗为 110 mA。
    - 宽电压范围:支持 3.3 V、2.5 V 和 1.8 V 的电源电压,满足不同应用需求。
    - 多种输出格式:支持 LVPECL、LVDS、HCSL 和 CML 输出,适用范围广。

    4. 应用案例和使用建议


    ClearClock™ 可用于多种应用场景,例如:
    - 数据中心:用于高速数据传输,确保信号的稳定性和可靠性。
    - 基站:在基站设备中实现精确时钟同步,提高通信质量。
    - RF 系统:在无线通信系统中,作为参考时钟源,减少相位噪声影响。
    使用建议:
    - 在安装时,确保电路板设计符合推荐的测试电路,如需 AC 耦合,需要外部提供 VOCM。
    - 使用适当的焊接温度曲线进行回流焊,推荐使用预热时间为 60 秒至 180 秒,峰值温度保持在 260°C ± 5°C 持续 20 秒至 40 秒。

    5. 兼容性和支持


    ClearClock™ 采用行业标准的 5.0 x 3.2 mm 封装,与多种电路板设计兼容。对于技术支持和维护问题,可联系 ABRACON 官方获得帮助。该产品适用于商业、工业和部分汽车应用领域,但对于军事、航空、生命攸关的医疗应用则不推荐使用。

    6. 常见问题与解决方案


    - 问题:如何确认频率初调精度?
    - 解答:频率初调精度由制造商保证,在出厂时进行测量,精度为±3.00 ppm(@ +25°C)。
    - 问题:如何处理器件损坏问题?
    - 解答:请检查电路设计是否符合要求,并参考推荐的测试电路。如果问题仍然存在,联系 ABRACON 客户支持。

    7. 总结和推荐


    ClearClock™ 提供了多种频率和输出格式选择,以其出色的性能和广泛的应用范围在市场上占据重要地位。它具备低抖动、低功耗、高精度等优点,特别适合高性能网络和通信系统的时钟源。尽管某些应用可能需要特定条件下的高可靠性支持,但对于大多数商业和工业应用来说,它是一个非常值得推荐的产品。

AX5PAF1-312.5000C参数

参数
频率 312.5MHz
频率稳定性 ±20ppm
频率容差 -
长*宽*高 5mm*3.2mm*1.5mm
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

AX5PAF1-312.5000C厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AX5PAF1-312.5000C数据手册

厂牌 PDF简要描述 下载
ABRACON 有源晶振 ABRACON AX5PAF1-312.5000C AX5PAF1-312.5000C数据手册
