J01004A1333

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner 射频适配器, BNC 到 BNC, 插座, 阻抗50Ω, 直向
供应商型号: 1565700
供应商: 海外现货
标准整包数: 1

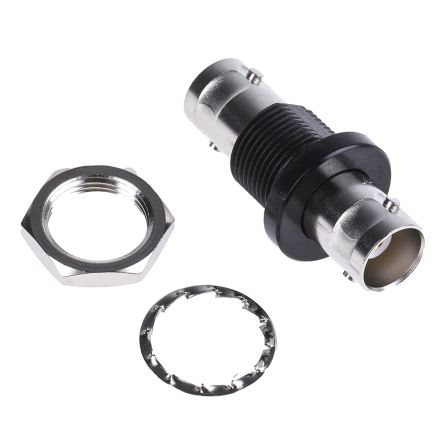

TELEGARTNER 同轴连接器(RF) J01004A1333

J01004A1333概述

    BNC Adaptor for Panel Mounting f-f Insulating Flange 技术手册解析



    产品简介



    BNC(Bayonet Neill-Concelman)系列是目前最常用的同轴连接器之一。通过其卡口式耦合机制,该连接器可应用于高达4GHz的频率范围。BNC系列提供了50Ω和75Ω两种阻抗版本。BNC连接器适用于柔性、可成形和半刚性电缆类型,并且可以通过通孔焊接和通孔压接技术进行电路板安装。此外,该系列支持压接和夹紧电缆端接过程,广泛用于信号、数据和视频传输应用。


    技术参数



    | 参数 | 描述 |
    |--------------------------|---------------------------------------------------------|
    | 阻抗 | 50Ω |
    | 射频回波损耗(≥) | 30dB @ 3GHz |
    | 材料 | 弹簧接触件:CuBe2;CuPb1.15Ni1 |
    外导体:CuZn39Pb3 |
    其他金属零件:CuZn39Pb3 |
    绝缘材料:PTFE;PE |
    | 气候分类 | 根据IEC 60068-1标准:40/155/21(PTFE绝缘子);40/75/21(PE绝缘子) |
    | 接触电阻(内导体) | ≤20mΩ |
    | 接触电阻(外导体) | ≤5mΩ |
    | 绝缘电阻(≥) | 5GΩ |
    | 工作电压(≤) | 500Veff/50Hz |
    | 频率范围 | 最高可达4GHz |


    产品特点和优势



    BNC连接器具有多种独特功能和优势:
    - 耐用性:可以承受至少500次插拔循环。
    - 高可靠性:射频回波损耗达到30dB(3GHz),保证信号传输质量。
    - 广泛的适用性:适用于多种电缆类型,支持不同的安装方式。
    - 环境适应性强:在极端条件下依然能够保持稳定性能。
    - 防尘防水:根据IP 54等级设计,具备良好的密封性能。


    应用案例和使用建议



    应用场景:
    BNC连接器广泛应用于各类电信、网络及工业自动化设备中,如广播设备、实验室测试仪器、医疗设备等。例如,在一个广播系统中,BNC连接器可用于高清视频信号的传输,确保信号的稳定性和可靠性。

    使用建议:
    - 确保正确的安装方法,以避免接触不良或机械损伤。
    - 在恶劣环境中使用时,尽量选择耐高温和抗腐蚀的材料。
    - 定期检查连接器的密封圈,确保其完好无损。


    兼容性和支持



    - 兼容性:BNC连接器可以与其他同型号或符合相关标准的连接器和设备兼容。
    - 技术支持:如果您对连接器的具体性能有任何疑问,可以直接联系厂家工程师进行咨询。官方技术支持和售后服务确保用户能够获得最佳使用体验。


    常见问题与解决方案



    | 问题 | 解决方案 |
    |----------------------------|-------------------------------------------|
    | 连接不稳定 | 检查连接器是否有灰尘或污垢,清洁后重新安装。 |
    | 回波损耗过高 | 更换绝缘子或其他损坏部件。 |
    | 接触电阻过大 | 检查接触件是否有磨损或变形,必要时更换新的连接器。 |


    总结和推荐



    BNC连接器以其出色的性能、广泛的适用性和坚固耐用的设计,在众多领域得到了广泛应用。其独特的结构使其成为各类信号传输应用的理想选择。如果你正在寻找一种可靠且经济高效的连接解决方案,BNC连接器将是您的理想选择。我们强烈推荐在您的项目中使用这种连接器,以确保稳定的信号传输和高效的工作性能。

J01004A1333参数

参数
端口数 -
触头端接 -
类型 -
阻抗 50Ω
外壳颜色 -
最大频率 -
紧固类型 -
长*宽*高 36mm(长度)

J01004A1333厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01004A1333数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01004A1333 J01004A1333数据手册

J01004A1333封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 92.9674
10+ ¥ 89.7028
50+ ¥ 87.8758
100+ ¥ 86.0063
250+ ¥ 84.2325
库存: 3
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 92.96
