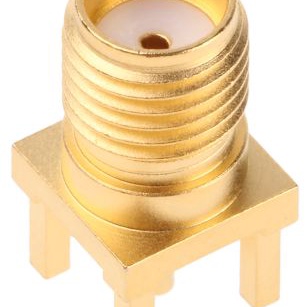

J01151A0931

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner SMA连接器母头 同轴连接器, 印刷电路板安装, 50Ω阻抗, 焊接端接
供应商型号: 7123273
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01151A0931

J01151A0931概述

    SMA Coaxial Connector: Product Overview and Analysis

    1. 产品简介


    产品类型: SMA系列接头,适用于印刷电路板上的孔式插座(女性端)
    主要功能: 用于高频通信连接,具有螺纹耦合设计,提供优异的机械和电气性能。
    应用领域: 广泛应用于通讯、卫星及测试设备等领域,能够在高达18GHz的频率范围内保持稳定的50Ω阻抗。

    2. 技术参数


    - 阻抗: 50 Ω
    - 耐久性(插拔次数): ≥ 500次
    - 工作电压: ≤ 335 V/50 Hz
    - 电压测试: 1 kV/50 Hz
    - 接触电阻(内导体): ≤ 3 mΩ
    - 接触电阻(外导体): ≤ 2 mΩ
    - 绝缘电阻: ≥ 5 GΩ
    - 频率范围(柔性电缆): 最高可达12.4 GHz
    - 频率范围(半刚性电缆): 最高可达18.0 GHz(直型)、12.4 GHz(角度型)
    - 回波损耗(柔性电缆): 在1GHz时≥ 20.0 dB,在2GHz时≥ 19.2 dB,在4GHz时≥ 17.7 dB,在6GHz时≥ 16.5 dB
    - 回波损耗(半刚性电缆): 在1GHz时≥ 28.5 dB,在2GHz时≥ 27.5 dB,在4GHz时≥ 26.0 dB,在6GHz时≥ 24.9 dB

    3. 产品特点和优势


    - 高频稳定性: SMA接头在高达18GHz的频率范围内表现出色,确保在高频率应用中的信号传输质量。
    - 耐用性: 高达500次的插拔寿命,使其适合于频繁使用的环境中。
    - 优良的电气性能: 接触电阻低且绝缘电阻高,保证了良好的电气性能。
    - 兼容性强: 支持多种安装方式(通孔焊接、通孔压接、表面贴装),适用于各种应用场景。

    4. 应用案例和使用建议


    - 通讯设备: 适用于各类通讯设备中的天线接口,确保稳定的信号传输。
    - 卫星设备: 在卫星系统中作为高频信号传输的关键部件,提供可靠连接。
    - 测试设备: 在实验室环境中作为标准测试点,便于高频信号的接入和测试。
    使用建议:
    - 环境适应性: 确保安装环境符合规定的温度、湿度要求,避免腐蚀等问题。
    - 正确安装: 按照手册中的指导进行正确的安装步骤,如使用适当的扭矩值以确保可靠连接。

    5. 兼容性和支持


    - 兼容性: 该产品与标准SMA接头兼容,易于与其他电子设备集成。
    - 技术支持: 生产商提供了详细的技术手册和专业工程师的支持服务,确保用户能够顺利安装和使用。

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    解决方案: 确保连接面清洁并按照手册推荐的扭矩值进行紧固。
    - 问题: 回波损耗不达标
    解决方案: 检查电缆和连接器的匹配性,确保正确安装和使用。

    7. 总结和推荐


    综述:
    SMA接头是一款性能卓越、可靠性高的高频连接器,其在通信、卫星和测试设备领域的广泛应用证明了其优越性。通过提供稳定的50Ω阻抗和出色的高频传输性能,该产品在市场上具有较强的竞争力。
    推荐使用:
    鉴于其在高频通信领域的高性能表现和广泛的适用性,强烈推荐在需要高稳定性和高性能信号传输的应用场景中使用此款SMA接头。

J01151A0931参数

参数
外壳颜色 -
最大频率 18GHz
紧固类型 -
端口数 1
触头端接 -
类型 SMA连接器
阻抗 50Ω
安装方式 通孔安装

J01151A0931厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01151A0931数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01151A0931 J01151A0931数据手册

J01151A0931封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 76.9232
15+ ¥ 73.0475
50+ ¥ 70.785
100+ ¥ 69.2873
250+ ¥ 67.7896
库存: 112
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 76.92
直接购买
加入购物车
