J01003B1286

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 面板安装, 75Ω阻抗, 焊接端接
供应商型号: 1249127
供应商: 海外现货
标准整包数: 1

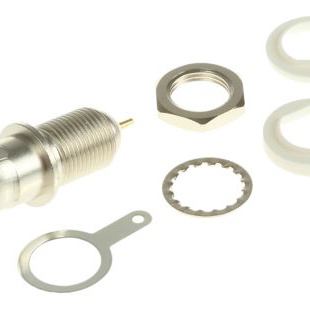

TELEGARTNER 同轴连接器(RF) J01003B1286

J01003B1286概述


    产品简介


    产品名称:BNC系列同轴连接器(绝缘型)
    BNC(Bayonet Neill-Concelman)系列同轴连接器是目前最广泛使用的同轴连接器之一。通过其独特的卡口式耦合机制,该连接器可以在高达4GHz的频率下使用。支持两种阻抗值:50欧姆和75欧姆,适用于信号传输、数据通信以及视频传输等多种应用场景。BNC系列连接器具备灵活、可弯折及半刚性电缆类型的连接风格,同时提供多种安装方式,包括焊接式插针和压力式插针技术。

    技术参数


    基本规格
    - 阻抗: 75欧姆
    - 备注: 配备白色绝缘垫圈
    - 安装尺寸: Z03
    - 系列: BNC
    - 材料:
    - 弹簧接触件:CuBe2、CuPb1.15Ni1
    - 外导体:CuZn39Pb3
    - 其他金属部件:CuZn39Pb3
    - 绝缘材料:PTFE、PE
    - 密封件:硅胶
    气候特性
    - 气候类别: 符合IEC 60068-1标准
    - 使用PTFE绝缘时:40/155/21
    - 使用PE绝缘时:40/75/21
    电气特性
    - 接触电阻:
    - 内导体:≤20毫欧
    - 外导体:≤5毫欧
    - 绝缘电阻: ≥5G欧姆
    - 电压耐受性: 1.5kV有效值/50Hz
    - 工作电压: ≤500V有效值/50Hz
    - 频率范围: 最高可达4GHz
    - 回波损耗:
    - 直式接头:≥20dB(50欧姆类型)@ 3GHz
    - 角式接头:≥17.7dB(50欧姆类型)@ 3GHz
    环境特性
    - 耐用性: ≥500次插拔
    - 防护等级: IP54(插头和插座对接密封)

    产品特点和优势


    BNC系列同轴连接器具有以下几个显著特点:
    1. 多功能性:支持50欧姆和75欧姆两种阻抗,适用范围广。
    2. 易于安装:提供焊接式和压力式两种安装方式,便于集成到不同的电路板设计中。
    3. 高可靠性:采用高质量的铜合金材料,确保连接器的长期稳定性和耐用性。
    4. 防水性能:符合IP54防护等级,能够在恶劣环境中保持可靠的信号传输。
    5. 优异的电气性能:低接触电阻和高绝缘电阻确保信号完整性,回波损耗满足高性能要求。
    这些特性使BNC连接器成为信号、数据和视频传输领域的理想选择,特别是在需要高频、高可靠性的应用场景中表现出色。

    应用案例和使用建议


    应用场景
    - 信号传输: 如广播系统、通信网络和工业控制设备中。
    - 数据通信: 数据采集系统、网络设备之间的数据连接。
    - 视频传输: CCTV监控系统、广播设备和高清视频传输。
    使用建议
    1. 安装注意事项: 确保使用指定的安装尺寸(Z03),并按照厂商推荐的焊接或压接工艺进行操作,以保证最佳性能。
    2. 环境适应性: 在潮湿或灰尘较多的环境中使用时,建议配合密封组件增强防水性能。
    3. 优化匹配: 当应用于高速数据传输场景时,建议选用直式接头以减少回波损耗。

    兼容性和支持


    BNC系列连接器与多种同轴电缆和设备兼容,可以轻松与其他BNC接口的产品互连。厂商提供全面的技术支持,包括定制化设计服务和售后维护保障,确保用户能够顺利部署和使用产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔次数减少 | 确保正确安装并避免过度插拔 |
    | 接触不良 | 清洁接触点并检查连接器是否紧固 |
    | 信号传输质量下降 | 检查电缆长度是否过长,必要时更换电缆 |

    总结和推荐


    BNC系列同轴连接器以其卓越的性能、多样化的应用和支持,在电子行业中占据了重要地位。其出色的耐用性、高阻抗匹配能力和广泛的兼容性使其成为信号、数据和视频传输的理想选择。对于需要高频和高可靠性的应用场景,我们强烈推荐使用BNC系列连接器。此外,厂商提供的技术支持进一步提升了产品的实用价值。如果您正在寻找一款稳定可靠的同轴连接器,BNC系列产品无疑是您的不二之选。

J01003B1286参数

参数
端口数 -
触头端接 -
类型 BNC连接器
阻抗 75Ω
外壳颜色 -
最大频率 4GHz
紧固类型 -
安装方式 面板安装

J01003B1286厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01003B1286数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01003B1286 J01003B1286数据手册

J01003B1286封装设计

查看详情并下载
Symbol
Footprint
3D Model
