J00026A4111

产品分类: 模块化连接器 - 插头
厂牌: TELEGARTNER
产品描述: Telegartner RJ45接口 MFP8系列, 公插RJ45 连接器, 电缆安装型, 4P4C路, Cat6a
供应商型号: 8787421
供应商: 海外现货
标准整包数: 1

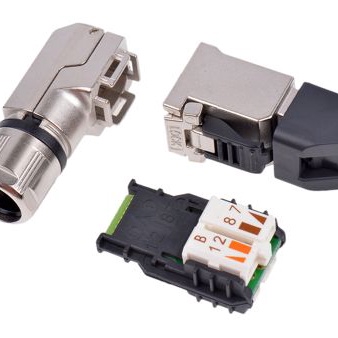

TELEGARTNER 模块化连接器 - 插头 J00026A4111

J00026A4111概述

    #

    产品简介


    MFP8-4x90 T568B Cat.6A 是一种高可靠性的电子元器件,主要用于高速数据传输领域。这种模块化配线架符合T568B标准,并且是Cat.6A级别,能够支持高达10 Gbps的数据传输速率。它适用于各种网络环境,如企业级数据中心、办公大楼、学校等需要高速网络连接的场所。

    技术参数


    基本规格
    - 短名: MFP8-4x90 T568B Cat.6A
    - 描述: 包含AWG24/1-22/1、AWG27/7-22/7,带有预装保护帽,包装方式为10个一包的泡罩包装。
    性能参数
    - 铜导体直径: 固态 0.51 – 0.64 mm (AWG24/1 – 22/1)
    - 铜导体直径: 绞合 0.46 – 0.76 mm (AWG27/7 – 22/7)
    - 铜导体直径: 绞合 0.61 – 0.78 mm (AWG24/19 – 22/19)
    - 芯径: 1.0 – 1.6 mm
    - 防护等级: IP20
    - 外径: 5.5 – 10.0 mm
    - 电缆入口方向: 4x90度
    - 电缆应变消除: AF13
    - 使用寿命: ≥ 750次插拔循环
    - PoE+ 支持: 符合IEEE 802.3at标准
    - 温度范围: -40°C 到 85°C
    机械特性
    - 插入力: ≤ 30 N
    - 重复使用插针: ≤ 10次循环
    - 材料:
    - 接触件: 磷青铜镀锡
    - 连接器外壳: PC UL94 V0
    - PCB: FR4 UL 94 V0
    - 穿刺接触件: 磷青铜镀锡
    - 屏蔽接触件: 黄铜,镍镀层
    - 线对预分拣: PC UL94 V0 白色
    - 上锁钩: PBT UL94 V0
    - 屏蔽外壳: 锌合金压铸,镍镀层
    - 电缆夹: PBT UL94 V0
    - 保护帽: PBT UL94 V0
    气候特性
    - 温度范围: -40°C 至 85°C
    - 认证: UL E244889
    标准
    - 接口标准: IEC 60603-7-51
    - 以太网标准: IEEE 802.3an(10吉比特以太网)

    产品特点和优势


    MFP8-4x90 T568B Cat.6A 具备多个独特功能和优势。首先,其高可靠性的设计使得能够在-40°C至85°C的宽温度范围内稳定运行,确保在极端环境下的正常使用。其次,其高性能的数据传输能力(高达10 Gbps)使其成为未来网络升级的理想选择。此外,该产品支持PoE+,便于部署网络基础设施。最后,预装的保护帽和多向电缆入口使其安装更加便捷高效。

    应用案例和使用建议


    应用案例
    MFP8-4x90 T568B Cat.6A 广泛应用于企业级数据中心、办公大楼和教育机构。例如,在一个大型企业中,该产品被用于构建高带宽的数据中心网络,支持高效的文件共享和实时通信需求。
    使用建议
    为了充分发挥MFP8-4x90 T568B Cat.6A的优势,建议用户在安装过程中注意以下几点:
    1. 正确接线: 确保接线按照T568B标准进行,避免信号干扰。
    2. 正确使用保护帽: 安装前检查保护帽是否已正确预装,确保安全使用。
    3. 温度管理: 在极端环境中使用时,定期检查设备的温度情况,避免过热。

    兼容性和支持


    MFP8-4x90 T568B Cat.6A 兼容多种设备和标准,包括IEC 60603-7-51和IEEE 802.3an。Telegärtner公司提供全面的技术支持和维护服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过高 | 检查是否符合AWG24/1-22/1和AWG27/7-22/7的规格要求 |
    | 频繁插拔后接触不良 | 更换接触件,遵循制造商建议的循环次数使用 |
    | 信号质量差 | 确认接线是否符合T568B标准,避免接线错误 |

    总结和推荐


    MFP8-4x90 T568B Cat.6A 是一款具备高性能、高可靠性和广泛适用性的电子元器件。它不仅能够满足现代高速网络的需求,还具有广泛的温度适应能力和易于安装的特点。因此,我们强烈推荐此产品给需要高性能网络基础设施的企业和个人用户。

J00026A4111参数

参数
长*宽*高 45.7mm(长度)*13.9mm(宽度)
安装方式 导线安装

J00026A4111厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J00026A4111数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 模块化连接器 - 插头 TELEGARTNER J00026A4111 J00026A4111数据手册

J00026A4111封装设计

查看详情并下载
Symbol
Footprint
3D Model
