J01005A1238

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER

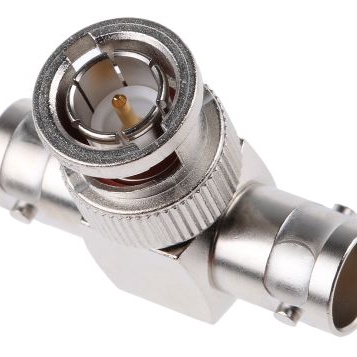

产品描述: Telegartner 射频适配器, BNC 到 BNC, 插头, 阻抗75Ω, T 形
供应商型号: J01005A1238
供应商: TME
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01005A1238

J01005A1238概述

    BNC T Adaptor f-m-f 技术手册解析

    1. 产品简介


    BNC系列连接器是目前使用最广泛的同轴连接器之一。它采用卡口式耦合机制,可以在高达4GHz的频率下使用。BNC连接器提供50Ω和75Ω两种阻抗,适用于柔性、半刚性和可弯曲电缆类型。此外,该连接器还可以通过通孔焊接和通孔压接技术安装到印刷电路板上。本产品特别适合用于信号、数据和视频传输应用。

    2. 技术参数


    | 参数类别 | 规格 |

    | 阻抗 | 75Ω |
    | 材料 | 内导体:Cu1Ni2Au0.8
    外导体:Cu2Ni5(镍);Ag2CuSnZn0.5(Optargen)
    其他金属部件:Cu2Ni5
    绝缘材料:PTFE(聚四氟乙烯);PE(聚乙烯)
    密封件:硅胶 |
    | 联接次数 | ≥500次 |
    | 环境分类 | IEC 60068 - 1:40/155/21(PTFE绝缘体类型)
    IEC 60068 - 1:40/75/21(PE绝缘体类型) |
    | 电气参数 | 内导体接触电阻 ≤ 20mΩ
    外导体接触电阻 ≤ 5mΩ
    绝缘电阻 ≥ 5GΩ
    耐电压 1.5kVeff/50Hz
    标称阻抗 50Ω/75Ω
    驻波比损失:直型 ≥ 20dB/3GHz(50Ω类型)
    驻波比损失:弯型 ≥ 17.7dB/3GHz(50Ω类型)
    工作电压 ≤ 500Veff/50Hz
    频率范围 直至4GHz |

    3. 产品特点和优势


    BNC T Adaptor f-m-f 具有多项独特的功能和优势,使其在市场上具备较高的竞争力:
    - 高频性能稳定:能够在高达4GHz的频率范围内保持稳定的传输性能。
    - 兼容性强:适用于多种电缆类型和安装方式,包括柔性、半刚性和可弯曲电缆。
    - 可靠的连接性:采用了高可靠性的卡口式耦合机制,确保长时间使用的稳定性。
    - 环保设计:材料选择注重环保,且经过严格的工业标准测试,如IEC 60068-1。
    - 便捷安装:支持通孔焊接和通孔压接等多种安装方法,便于灵活应用。

    4. 应用案例和使用建议


    应用案例:
    - 数据传输:应用于各种需要高速数据传输的应用中,例如网络设备、通信系统。
    - 视频传输:用于电视广播设备、监视系统中的视频信号传输。
    - 信号传输:适用于仪器仪表、实验室设备中的信号传输。
    使用建议:
    - 在连接过程中,请确保使用合适的工具进行压接操作,以保证连接质量。
    - 定期检查连接部位,确保没有腐蚀或磨损现象,以延长使用寿命。
    - 在复杂环境中使用时,建议增加防护措施,防止外界因素干扰。

    5. 兼容性和支持


    该产品可以与其他标准的BNC连接器和设备兼容使用,确保良好的互操作性。厂商提供全面的技术支持,包括安装指南、故障排查服务及专业咨询等,确保客户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    问题1:连接松动
    解决方法:重新压接并确保连接器已正确固定到位。
    问题2:信号传输不稳定
    解决方法:检查连接处是否有灰尘或其他杂质,并及时清理。
    问题3:温度过高
    解决方法:避免将连接器暴露在极端高温环境中,必要时加装散热装置。

    7. 总结和推荐


    综上所述,BNC T Adaptor f-m-f 是一款高度可靠、性能稳定的电子元器件,广泛应用于数据传输、视频传输及信号传输等领域。其卓越的高频性能、多样的适用范围和便捷的安装方式使其成为众多用户的首选。因此,强烈推荐给需要高性能、高可靠性的信号传输应用场合。

J01005A1238参数

参数
阻抗 75Ω
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 -
长*宽*高 34.5mm(长度)
