J01441A0005

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner 4.3-10连接器母头 同轴连接器, 4.3-10系列, 电缆安装, 50Ω阻抗, 压接端接
供应商型号: 1237367
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01441A0005

J01441A0005概述


    产品简介

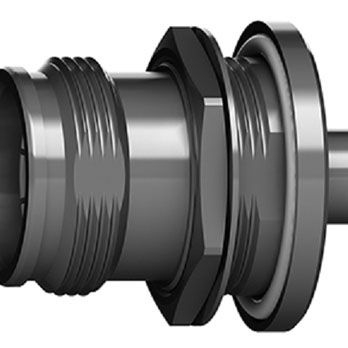

    Telegärtner 4.3-10 Bulkhead Jack
    Telegärtner 4.3-10 Bulkhead Jack 是一款适用于高频通信领域的精密同轴连接器。其主要功能是提供高效、可靠的信号传输,在通信基站、无线设备以及测试测量仪器中广泛应用。该连接器具有高频率响应和低损耗的特点,确保了信号的完整性与稳定性。

    技术参数


    - 外形尺寸(mm):5 x 5 x 22.2
    - 重量(g):43
    - 额定电流:26A
    - 接触电阻:小于1mΩ
    - 绝缘电阻:大于5GΩ
    - 插拔寿命:大于100次
    - 阻抗:50Ω
    - 电压等级:2kVeff/50Hz
    - 频率范围:0-6GHz
    - 安装扭矩:10Nm
    - 安装方式:面板穿透安装,M20x1螺纹固定
    - 防护等级:IP67(IEC 60529)

    产品特点和优势


    Telegärtner 4.3-10 Bulkhead Jack 具备以下显著特点和优势:
    - 高可靠性:采用铜合金材料,确保长期稳定性能。
    - 宽温度范围:可在极端环境下工作,适用温度范围为-55°C至+90°C。
    - 高频率响应:最高频率可达6GHz,适用于高速数据传输。
    - 良好的电磁屏蔽性能:出色的隔离能力,可有效减少外部干扰。
    - 环保合规:符合RoHS标准,无有害物质。
    - 紧凑设计:体积小巧,适合空间有限的应用场合。

    应用案例和使用建议


    应用案例:
    - 用于通信基站的天线馈线连接。
    - 在移动通信设备中实现高效的信号传输。
    - 在测试测量设备中作为高性能接口。
    使用建议:
    - 在安装时确保使用正确的扭矩值(10Nm),以保证连接稳固可靠。
    - 使用清洁工具定期清理接口,避免灰尘和氧化物影响信号传输质量。
    - 确保连接器的环境温度在-55°C到+90°C范围内,避免过热或过冷导致的性能下降。

    兼容性和支持


    Telegärtner 4.3-10 Bulkhead Jack 可与多种电缆兼容,如EZ 250 Suhner、Flexiform 401 Habia、RG-401/U等。制造商Telegärtner提供了详细的安装指导(Montageanleitung E06)和技术支持服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认安装扭矩是否达到要求(10Nm)。检查电缆与连接器之间的连接是否牢固。 |
    | 信号传输异常 | 检查是否有物理损伤,清洁连接器接口。确认连接器是否在规定的温度范围内使用。 |
    | 接触电阻过高 | 更换连接器,或检查接触面是否干净无污染。 |

    总结和推荐


    Telegärtner 4.3-10 Bulkhead Jack是一款高性能、高可靠性的同轴连接器,适用于各种高频通信设备。其卓越的电气性能、广泛的温度适应能力和良好的兼容性使其在市场上具备很强的竞争力。我们强烈推荐在需要高效信号传输的通信和测试测量系统中使用此产品。不过,在选择之前,务必确保安装环境和应用需求符合产品规格。

J01441A0005参数

参数
阻抗 50Ω
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 4.3-10连接器
安装方式 导线安装
包装方式 袋装

J01441A0005厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01441A0005数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01441A0005 J01441A0005数据手册

J01441A0005封装设计

查看详情并下载
Symbol
Footprint
3D Model
