J01154A0021

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER

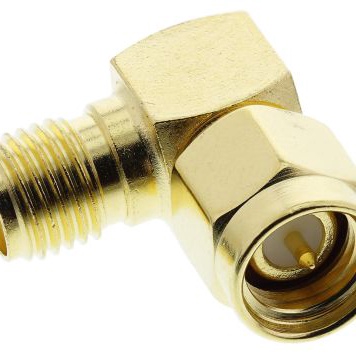

产品描述: Telegartner 射频适配器, SMA 到 SMA, 插头, 阻抗50Ω, 直角
供应商型号: 7123292
供应商: 海外现货
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01154A0021

J01154A0021概述

    # SMA角型适配器(m-f)技术手册

    产品简介


    基本介绍
    SMA系列是广泛应用于各种高频场合的同轴连接器,具有螺纹耦合装置,最高工作频率可达18GHz以上(具体取决于型号)。该系列产品阻抗控制在50欧姆,适用于柔性、半刚性和可变形电缆类型。SMA连接器可通过通孔焊接、通孔压接以及表面贴装技术(SMD)安装到印刷电路板上。此外,该系列采用焊接、压接和夹紧等多种方式用于同轴电缆端接。SMA连接器广泛应用于通信、卫星及测试设备等领域。
    特殊特性
    SMA连接器的插拔次数大于等于500次,符合IP68密封等级要求。该适配器为公头(male)对母头(female)设计,具备良好的耐用性和密封性。在实际应用中,可以确保长期稳定可靠的工作状态。

    技术参数


    尺寸及重量
    - 适配器类型:公头对母头
    - 材料:弹簧触点为铍铜;实心接触件为黄铜
    - 终端类型:压接式
    性能参数
    - 频率范围:柔性电缆最高可达12.4GHz;半刚性电缆直式可达18.0GHz,角式可达12.4GHz
    - 回波损耗:柔性电缆在1GHz时≥20dB,6GHz时≥16.5dB;半刚性电缆在1GHz时≥28.5dB,6GHz时≥23.2dB
    - 工作电压:≤335V/50Hz
    - 绝缘电阻:≥5GΩ
    - 接触电阻:内导体≤3mΩ,外导体≤2mΩ
    环境适应性
    - 温度范围:工作温度为-55°C至+155°C
    - 湿度范围:湿度范围为5%至95%

    产品特点和优势


    SMA角型适配器m-f是一款高品质的SMA系列同轴连接器,适用于多种高频应用场景。其独特的镀金处理提供了出色的防腐蚀性能,保证了长时间工作的稳定性。此外,高回波损耗和低接触电阻使得信号传输更稳定,减少信号损失。这款适配器还具有较高的耐用性(≥500次插拔)和可靠的密封性能,适合严苛的工业环境。

    应用案例和使用建议


    应用场景
    此适配器常用于需要高精度信号传输的应用场景,如通信设备、卫星系统和测试仪器等。例如,在无线通信设备中,它可用于将天线与主设备连接起来,以确保高效稳定的信号传输。
    使用建议
    在使用过程中,为确保最佳性能,建议定期检查连接器的接触情况并保持清洁。对于高频信号传输,建议选择半刚性电缆来降低信号损失,提高信号完整性。另外,在高温或高湿度环境下使用时,应特别注意环境条件对连接器的影响。

    兼容性和支持


    兼容性
    SMA角型适配器m-f与市场上常见的SMA系列连接器相兼容,可以轻松与其他标准SMA设备集成使用。同时,根据不同的应用需求,可以选择不同类型的电缆终端形式。
    支持服务
    制造商Telegärtner提供全方位的技术支持服务,包括售前咨询、安装指导、故障诊断和售后维护。用户可以通过电话、邮件或官方网站获得及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后接触不良 | 检查连接器是否有损坏或脏污,必要时更换新件 |
    | 信号传输不稳定 | 更换高品质的电缆,并确保正确安装和紧固连接器 |
    | 连接器腐蚀 | 对已腐蚀部分进行清理或更换部件 |

    总结和推荐


    综合评价
    SMA角型适配器m-f凭借其卓越的性能和广泛的适用性,在高频信号传输领域表现优异。无论是从性能指标还是耐用性方面来看,这款产品都具有很高的性价比,是各种高可靠性应用的理想选择。
    使用建议
    鉴于其出色的性能表现和广泛应用前景,强烈推荐用户选用SMA角型适配器m-f。尤其对于需要高精度信号传输的应用场景,如无线通信、卫星系统和测试仪器等领域,它将成为您的理想之选。

J01154A0021参数

参数
紧固类型 -
端口数 -
触头端接 -
类型 -
阻抗 50Ω
外壳颜色 -
最大频率 -
长*宽*高 17.1mm(长度)

J01154A0021厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01154A0021数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01154A0021 J01154A0021数据手册

J01154A0021封装设计

查看详情并下载
Symbol
Footprint
3D Model
