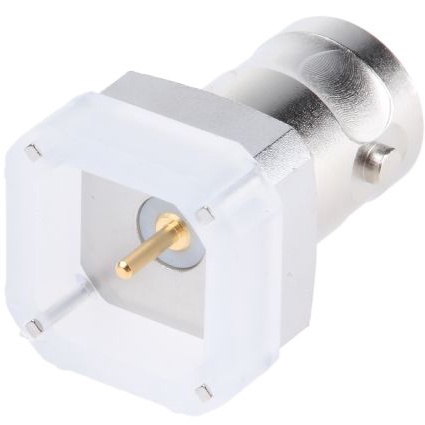

J01001A1944

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner BNC连接器母头 同轴连接器, 印刷电路板安装, 50Ω阻抗, 通孔端接
供应商型号: 1121962
供应商: 欧时
标准整包数: 1
TELEGARTNER 同轴连接器(RF) J01001A1944

J01001A1944概述


    产品简介


    BNC Receptacle, Female, for Printed Circuits
    本文介绍的是一款BNC插座(公头),主要应用于印刷电路板(PCB)。BNC(Bayonet Neill-Concelman)连接器是一种常见的同轴连接器,以其特有的卡口式耦合机制,广泛用于需要高频率信号传输的应用场合。此款产品支持两种阻抗值:50欧姆和75欧姆,适用于多种电缆类型,如柔性电缆、可成型电缆和半刚性电缆。此外,它还支持通孔焊接和通孔压接两种安装方式,使其在各种应用场景中具有高度的灵活性和适应性。

    技术参数


    以下是该BNC插座的技术规格和性能参数:
    - 阻抗:50 欧姆
    - 安装尺寸:Z006
    - 接触电阻:内导体 ≤ 20 mΩ;外导体 ≤ 5 mΩ
    - 绝缘电阻:≥ 5 GΩ
    - 电压耐受:1.5 kVeff/50 Hz
    - 工作电压:≤ 500 Veff/50 Hz
    - 频率范围:高达4 GHz
    - 回波损耗:直式型号 ≥ 20 dB/3 GHz(50欧姆类型);弯式型号 ≥ 17.7 dB/3 GHz(50欧姆类型)

    产品特点和优势


    独特的功能和优势:
    1. 高性能:该BNC插座支持高达4 GHz的工作频率,能够满足高频率信号传输的需求。
    2. 可靠的机械特性:拥有超过500次插拔次数的耐用性,确保长时间稳定运行。
    3. 优质的材料选择:采用CuBe2、CuPb1.15Ni1等材料制成的弹簧接触件,提供卓越的电性能和机械性能。
    4. 多样的安装方式:既可以通过通孔焊接也可以通过通孔压接的方式进行安装,方便不同应用场景的选择。
    5. 环境适应性:工作电压可达500 Veff/50 Hz,能够承受1.5 kVeff/50 Hz的电压,保证在多种环境下稳定工作。

    应用案例和使用建议


    应用场景和使用建议:
    - 电信设备:由于该BNC插座具有高达4 GHz的工作频率和优异的电气性能,特别适合用于电信设备中信号传输的场景。
    - 医疗设备:医疗设备对信号传输的可靠性要求较高,此款BNC插座的耐用性和稳定性使其成为医疗设备的理想选择。
    - 工业自动化:在工业自动化领域,设备之间的信号传输经常涉及高频信号,因此使用该BNC插座可以确保信号传输的稳定性和可靠性。
    - 视频监控系统:在视频监控系统中,BNC连接器被广泛用于视频信号传输,本产品因其优越的性能可以提供更好的图像质量和更稳定的信号传输。

    兼容性和支持


    - 兼容性:该BNC插座与市场上主流的同轴电缆及设备兼容,可用于各类标准接口的应用场合。
    - 技术支持:制造商提供详细的技术资料和支持服务,以帮助用户更好地理解和使用该产品。如有疑问,可随时联系技术支持团队获取帮助。

    常见问题与解决方案


    常见问题与解决方案:
    - 问题一:连接器插拔时出现接触不良。
    - 解决方案:检查连接器的安装是否牢固,确保连接器插入到位且没有松动。如仍有问题,请咨询专业技术人员。

    - 问题二:信号传输过程中出现干扰。
    - 解决方案:确认所使用的电缆和设备都符合标准要求,避免使用劣质材料导致的信号干扰。必要时可更换高质量电缆以提高信号传输质量。

    - 问题三:工作电压超出额定值。
    - 解决方案:严格按照产品手册中的规格使用,不要让工作电压超过产品规定的最大值,以免损坏连接器。

    总结和推荐


    综上所述,这款BNC插座(公头)在设计、性能、耐用性和应用范围方面均表现出色,是一款值得推荐的产品。无论是用于电信设备、医疗设备还是工业自动化等领域,它都能提供卓越的信号传输性能和稳定性。对于追求高品质电子元器件的应用场景,这款BNC插座无疑是理想的选择。

J01001A1944参数

参数
外壳颜色 -
最大频率 4GHz
紧固类型 卡扣
端口数 -
触头端接 -
类型 BNC连接器
阻抗 50Ω
长*宽*高 12mm(长度)*12mm(高度)
安装方式 通孔安装
