J01024A0006

产品分类: 同轴连接器(RF)
厂牌: TELEGARTNER
产品描述: Telegartner 射频适配器, N, 插座, 阻抗50Ω, 直向
供应商型号: 1937672
供应商: 海外现货
标准整包数: 1

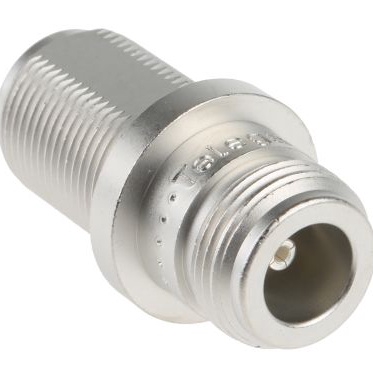

TELEGARTNER 同轴连接器(RF) J01024A0006

J01024A0006概述


    产品简介


    N系列是一款非常受欢迎的同轴连接器,它是一种中型、高精度且具有防水功能的接头,配有螺纹耦合装置。这种连接器在某些应用中可以支持高达11GHz的频率。N系列仅提供50欧姆阻抗版本,适用于多种类型的电缆,包括柔性、可成型、半刚性和波纹状电缆。这些连接器使用了特殊的制造工艺,使得它们在回波损耗(电压驻波比)和互调失真方面表现出色。N系列连接器广泛应用于需要振动抵抗和环境防护的信号和数据传输领域。

    技术参数


    - 防护等级:IP 68
    - 螺纹尺寸:Z10
    - 回波损耗:1GHz时≥30.5dB,10GHz时≥27dB
    - 阻抗:50Ω
    - 绝缘电阻:≥5GΩ
    - 电压耐受性:2.5kVeff/50Hz
    - 工作频率范围:最高可达11GHz
    - 推荐耦合扭矩:4-6Nm
    - 寿命(插拔次数):≥500次

    产品特点和优势


    N系列连接器具有以下几个显著特点和优势:
    1. 高性能:卓越的回波损耗和互调失真特性,确保了稳定的数据传输。
    2. 防水性能:IP 68防护等级,能够在恶劣环境下可靠工作。
    3. 耐用性:耐久性超过500次插拔,适用于频繁使用的场合。
    4. 多用途适用性:适用于各种电缆类型,满足不同需求。
    5. 环境适应性:能够在极端温度下工作,符合IEC 60068-1标准。

    应用案例和使用建议


    应用案例
    N系列连接器常用于无线通信基站、航空航天设备、雷达系统等领域,其中对防尘防水和高频性能有严格要求的应用尤其适合。
    使用建议
    - 确保安装时使用正确的耦合扭矩,避免过紧或过松导致性能下降。
    - 定期检查连接器的状态,特别是接头处是否有磨损或腐蚀现象。
    - 在高湿度环境中使用时,应采取额外的密封措施以保持性能。

    兼容性和支持


    N系列连接器可以与多种电缆和设备兼容,包括柔性、可成型、半刚性和波纹状电缆。制造商提供详细的安装指南和技术支持,以确保用户能够正确安装和使用这些连接器。

    常见问题与解决方案


    1. Q: 插拔时出现接触不良怎么办?
    A: 检查连接器是否已正确安装,确保插头和插座完全耦合。必要时可以重新调整耦合扭矩。
    2. Q: 在潮湿环境下使用时,连接器出现故障怎么办?
    A: 检查连接器的密封情况,如有必要,更换新的密封圈或采用防水胶带加固。

    总结和推荐


    综上所述,N系列同轴连接器以其卓越的性能、可靠的耐用性和广泛的适用性,在高频信号传输领域表现出色。无论是在严苛的工业环境还是高要求的科研项目中,N系列连接器都是一个值得信赖的选择。因此,强烈推荐在需要高频传输、环境防护和耐用性的应用场景中使用N系列连接器。

J01024A0006参数

参数
外壳颜色 -
最大频率 -
紧固类型 -
端口数 -
触头端接 -
类型 -
阻抗 50Ω
长*宽*高 38mm(长度)

J01024A0006厂商介绍

Telegartner公司是一家全球领先的工业自动化和过程控制解决方案提供商。公司主营产品包括传感器、执行器、控制器、分析仪器和通信设备等,广泛应用于汽车、能源、化工、食品饮料、制药、机械制造等多个领域。

Telegartner的产品分类主要包括:
1. 传感器:包括温度、压力、流量、液位等各类传感器,用于监测和控制工业过程中的关键参数。
2. 执行器:包括电动、气动、液压等类型的执行器,用于实现对阀门、风门等设备的精确控制。
3. 控制器:包括PLC、DCS、SCADA等控制系统,用于实现对工业过程的自动化控制和管理。
4. 分析仪器:包括在线和离线分析仪器,用于监测工业过程中的化学成分、物理性质等关键参数。
5. 通信设备:包括工业以太网、无线通信等设备,用于实现工业设备之间的数据传输和通信。

Telegartner的优势在于:
1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品和解决方案。
2. 品质可靠:产品经过严格的质量控制和测试,确保在各种恶劣环境下的稳定运行。
3. 定制服务:根据客户需求提供定制化的解决方案,满足不同行业和应用场景的需求。
4. 全球服务:在全球设有多个分支机构和服务中心,提供快速响应和本地化服务。

J01024A0006数据手册

厂牌 PDF简要描述 下载
TELEGARTNER 同轴连接器(RF) TELEGARTNER J01024A0006 J01024A0006数据手册

J01024A0006封装设计

查看详情并下载
Symbol
Footprint
3D Model
