FFB26J0565K

产品分类: 薄膜电容
厂牌: AVX
产品描述: 5.6μF ±10% 聚丙烯 525V 105V 21mΩ 通孔安装 31.1mm*14.6mm*25.7mm
供应商型号: ZT-FFB26J0565K
供应商: 海外现货
标准整包数: 1

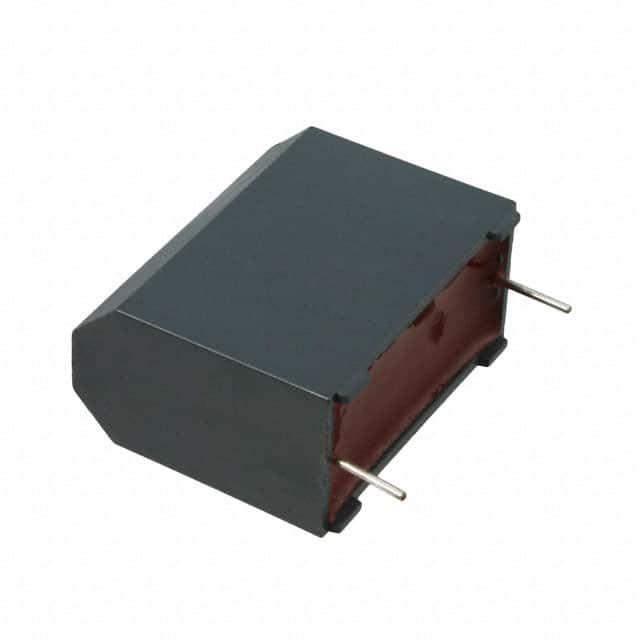

AVX 薄膜电容 FFB26J0565K

FFB26J0565K概述

    Medium Power Film Capacitors FFB (RoHS Compliant)

    1. 产品简介


    FFB系列中功率薄膜电容器采用了镀金属聚丙烯或聚酯电介质,通过受控自愈过程特别处理,具有非常高的介电强度,适用于高达105°C的工作条件。该系列产品为无电解液解决方案,可广泛应用于印刷电路板安装,以其高浪涌电压耐受能力成为电解电容技术的有力替代品。

    2. 技术参数


    - 电气特性:
    - 工作电压范围:75Vdc 至 1100Vdc
    - 电容量范围:1.5μF 至 130μF(聚酯)和 1.5μF 至 13μF(聚丙烯)
    - 容差:±10%
    - 最大漏电感:20nH
    - 工作温度:
    - -55°C 至 +105°C
    - 热计算公式:
    \[ \theta{hot\ spot} = \theta{ambient} + (Pd + Pt) \times R{th} \]
    其中:
    - \( Pd \) = \( Q \times \tan \delta0 \)
    - \( Pt \) = \( Rs \times (I{rms})^2 \)
    - \( \theta{ambient} \) 是环境温度,\( R{th} \) 是热阻系数,\( Rs \) 是电阻值。
    - 热失效模型:
    与铝电解电容不同,FFB系列的薄膜电容器在其寿命结束时不会发生灾难性失效,而是以大约2%的电容损耗结束,不会导致短路。

    3. 产品特点和优势


    - 可靠性高:采用自愈合工艺,能够在长时间运行下保持稳定性能。
    - 宽工作温度范围:能够在极端环境下稳定工作。
    - 高耐压能力:比传统电解电容更耐高压冲击。
    - 环保材料:符合RoHS标准,使用环保材料。

    4. 应用案例和使用建议


    应用案例:
    FFB系列电容器特别适合于直流滤波、低反应功率的应用场景。例如,在电源逆变器、开关电源和驱动电机等领域有着广泛应用。
    使用建议:
    - 在选择电容器时,需要根据具体的应用需求确定合适的额定电压和电容值。
    - 要注意散热设计,确保热阻较低以避免过热。
    - 定期检查电容器的工作状态,确保电容值稳定。

    5. 兼容性和支持


    - 兼容性:FFB系列电容器具有良好的兼容性,可以与其他标准电子元件配合使用。
    - 技术支持:提供详尽的技术文档和售后服务支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 环境温度过高 | 改善散热设计,增加散热片。 |
    | 电容值波动大 | 检查焊接连接,确保良好接触。 |
    | 电容失效 | 更换新的电容器,确保选择正确型号。 |

    7. 总结和推荐


    总结:
    FFB系列中功率薄膜电容器在高温、高电压、长寿命等方面表现出色,具备高可靠性和稳定的性能,特别适合于工业级应用场合。其独特的自愈合技术和宽泛的工作温度范围使其在市场上具有很高的竞争力。
    推荐:
    鉴于FFB系列电容器的强大性能和高可靠性,我们强烈推荐该产品用于对电容性能要求较高的应用场合。

FFB26J0565K参数

参数
电容值 5.6μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 525V
ESR-等效串联电阻 21mΩ
额定电压-AC 105V
长*宽*高 31.1mm*14.6mm*25.7mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FFB26J0565K厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FFB26J0565K数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX FFB26J0565K FFB26J0565K数据手册

FFB26J0565K封装设计

查看详情并下载
Symbol
Footprint
3D Model
