02013J1R8PBSTR

产品分类: 薄膜电容
厂牌: AVX
产品描述: 1.8pF ±0.02pF 0201 贴片安装 600μm*330μm*280μm
供应商型号: 478-9739-2-ND
供应商: Digi-Key
标准整包数: 500

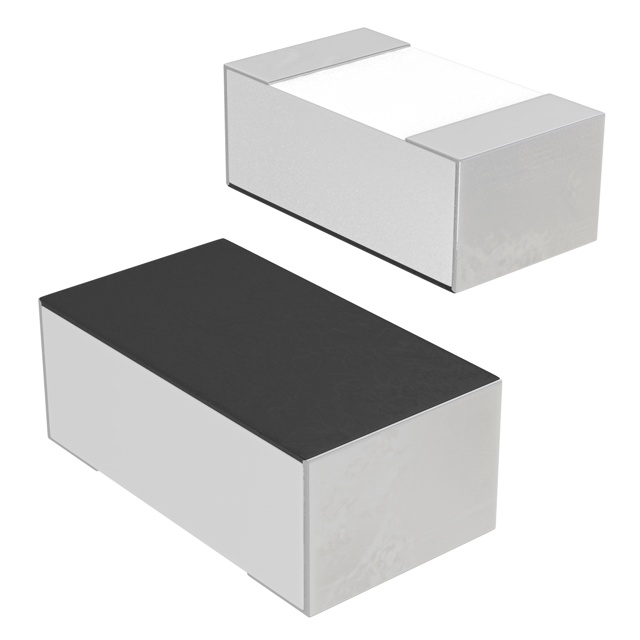

AVX 薄膜电容 02013J1R8PBSTR

02013J1R8PBSTR概述


    产品简介


    Accu-F® 和 Accu-P® 是薄膜技术生产的高频电容器,广泛应用于无线电通信、卫星系统和其他高频率设备中。它们提供低损耗和高精度的性能,适用于各种信号和功率应用。Accu-F® 系列专为表面贴装技术(SMT)设计,尤其适合移动通信市场;而 Accu-P® 系列则特别强调射频功率处理能力和机械特性。

    技术参数


    - 尺寸与封装:Accu-F® 和 Accu-P® 采用国际标准尺寸,包括 0201、0402、0603、0805 和 1210 封装。这些封装提供了不同容值的选择,最小容值可以达到 0.1pF。
    - 额定电压:最高支持 100V 的电压,具体型号如 0R1 到 101,根据型号不同支持不同的电压等级。
    - 温度系数:两种系列均提供了两种温度系数,分别为 0±30ppm/°C 和 0±60ppm/°C。
    - 耐压能力:Accu-P® 的工作电压最高可达 100V。
    - 尺寸控制:非常严格的尺寸控制,确保了均匀的电感特性。
    - 电容容差:根据不同型号,电容容差可低至 ±0.01pF,满足精密需求。
    - 其他电气特性:绝缘电阻 ≥10^11 欧姆,击穿电压 2.5UR。

    产品特点和优势


    - 低ESR和高Q值:Accu-F® 和 Accu-P® 具有非常低的等效串联电阻(ESR)和高 Q 值,这意味着在高频条件下具有更好的性能。
    - 极低的温度系数:温度系数可控制在 ±30ppm/°C 或 ±60ppm/°C,确保了稳定的电气特性。
    - 紧密的容差控制:能够提供非常小的容值变化,使得这些电容器适用于需要高精度的应用场景。
    - 良好的稳定性:对时间、温度、频率和电压变化表现出优秀的稳定性。

    应用案例和使用建议


    - 应用案例:这些电容器广泛应用于手机、卫星电视、电缆电视、全球定位系统(GPS)、雷达系统、测试测量仪器等领域。在这些应用中,Accu-F® 和 Accu-P® 为射频信号的处理提供了卓越的性能。
    - 使用建议:建议在设计时考虑到温度系数的影响,特别是在环境温度变化较大的场合。同时,在高频率应用中,要特别注意电容器的耐压性能,以避免过高的击穿电压导致损坏。

    兼容性和支持


    - 兼容性:Accu-F® 和 Accu-P® 系列电容器与大多数标准电路板制造工艺兼容。同时,针对不同应用要求提供了多种终端涂层选择,包括镍/锡涂层、高热导率材料等。
    - 支持与维护:这些产品均符合 ISO 9001、CECC、IECQ 和美国军用标准,提供了严格的质量保证体系。AVX 公司还提供了详细的使用手册和技术支持服务,确保用户能够正确使用这些电容器。

    常见问题与解决方案


    1. 问:如何安装 Accu-F® 和 Accu-P®?
    - 答:这些电容器适用于表面贴装技术(SMT),在安装前请确保电路板符合 IPC 标准,并进行适当的清洁处理。建议使用 SMT 贴片机或手焊工具进行安装。

    2. 问:Accu-P® 是否适合手焊操作?
    - 答:Accu-P® 由于采用了高热导率材料,特别适合手工焊接。但建议在焊接过程中采取适当的措施,如使用适当大小的烙铁头和低温焊接工艺,以防止过热损坏。

    3. 问:Accu-F® 和 Accu-P® 的寿命如何?
    - 答:这些电容器具有零老化特性,意味着在其整个使用寿命内,电容值不会发生显著变化。

    总结和推荐


    总体来说,Accu-F® 和 Accu-P® 代表了当今薄膜技术的最新成果。它们不仅在电气性能上具备出色的特性,而且在精度、稳定性和可靠性方面也有显著的优势。对于追求高性能、高可靠性的设计项目,强烈推荐选用 Accu-F® 和 Accu-P®。无论是作为信号应用还是射频功率应用的电容器,这些产品都能为您提供卓越的性能和支持。

02013J1R8PBSTR参数

参数
电容值 1.8pF
容差 ±0.02pF
介电材料 -
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 600μm*330μm*280μm
通用封装 0201
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

02013J1R8PBSTR厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

02013J1R8PBSTR数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX 02013J1R8PBSTR 02013J1R8PBSTR数据手册

02013J1R8PBSTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3402 ¥ 2.8469
1000+ $ 0.3189 ¥ 2.6686
1500+ $ 0.3082 ¥ 2.5794
2500+ $ 0.2964 ¥ 2.4805
3500+ $ 0.2895 ¥ 2.4226
5000+ $ 0.2718 ¥ 2.2742
12500+ $ 0.2504 ¥ 2.0952
25000+ $ 0.2491 ¥ 2.0845
库存: 2000
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1423.45
直接购买
加入购物车
