首页  >  产品百科  >  FFB54D0117KJC

FFB54D0117KJC

产品分类: 薄膜电容
厂牌: AVX
产品描述: 110μF ±10% 聚酯,金属化 75V 45V 1.4mΩ 插件 通孔安装 32mm*22mm*37mm
供应商型号: UA-FFB54D0117KJC
供应商: 海外现货
标准整包数: 48

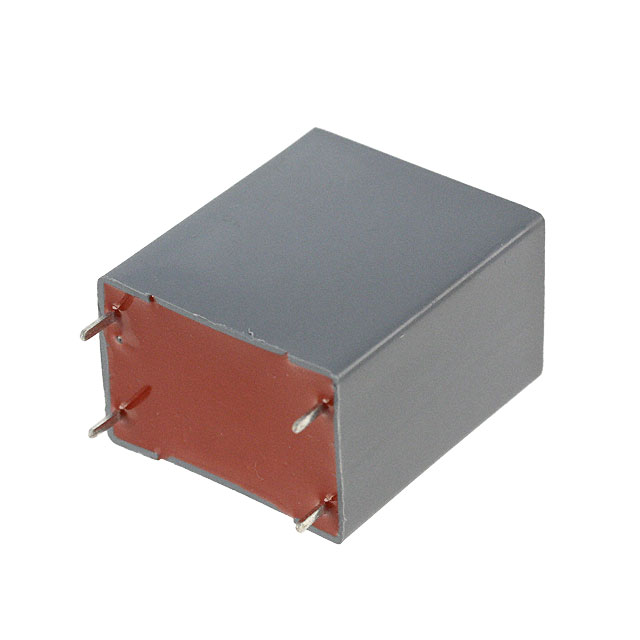

AVX 薄膜电容 FFB54D0117KJC

FFB54D0117KJC概述

    中功率薄膜电容器:FFB 系列

    产品简介


    FFB 系列中功率薄膜电容器适用于多种高可靠性应用,包括直流滤波和低感性功率处理。其独特的设计采用了聚丙烯或聚酯介质,具有高介电强度和可控自愈功能,能够在高达 105°C 的工作温度下稳定运行。该系列产品不仅符合 RoHS 标准,还提供无铅解决方案,广泛应用于电力电子设备中。

    技术参数


    - 聚酯介质
    - 容量范围:6.2 μF 至 110 μF
    - 额定直流电压(Vndc):75Vdc 至 400Vdc
    - 最大交流电压(Vrms):45V 至 105V
    - 介电损耗角正切(tan δ0):对于聚酯介质,在不同频率和温度下有不同的值
    - 比热阻(Rth):最大值为 45.7°C/W
    - 热电阻:聚酯介质的最大热电阻为 45.7°C/W
    - 最大纹波电流(Irms):根据容量和电压等级不同,范围为 2.4A 至 16.7A
    - 聚丙烯介质
    - 容量范围:1.5 μF 至 13 μF
    - 额定直流电压(Vndc):525Vdc 至 1100Vdc
    - 最大交流电压(Vrms):105V 至 180V
    - 介电损耗角正切(tan δ0):对于聚丙烯介质,常数为 2 × 10^-4(直到 1MHz)
    - 比热阻(Rth):最大值为 45.7°C/W
    - 热电阻:聚丙烯介质的最大热电阻为 45.7°C/W
    - 最大纹波电流(Irms):根据容量和电压等级不同,范围为 3.3A 至 16.7A

    产品特点和优势


    1. 高温稳定性:FFB 系列能够在高达 105°C 的温度下正常工作,具有极高的可靠性。
    2. 可控自愈特性:介质经过特殊处理,具有非常高的介电强度和自我修复能力。
    3. 替代电解电容:相比电解电容,FFB 能承受更高的浪涌电压,是电力电子应用的理想选择。
    4. 高介电强度:通过精密工艺确保电容器在高电压下的长期稳定性。
    5. 低电感:电容器的电感非常低,适合需要低感性功率的应用场合。

    应用案例和使用建议


    - 直流滤波应用:FFB 电容器非常适合用于直流滤波电路,可以有效抑制电源噪声。
    - 电力电子设备:在电力转换器和逆变器等设备中,FFB 可以提供高可靠的电容支持,增强系统整体性能。
    - 高温度环境:由于其优异的高温稳定性,FFB 在高环境温度下的表现依然出色。

    兼容性和支持


    - 标准兼容:符合 IEC 60384 和 IEC 61071 系列标准,确保与多种工业设备和系统的兼容性。
    - 制造商支持:提供详尽的技术文档和售后支持,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 过热问题
    - 解决方案:确保电容器工作在额定范围内,并保持良好的散热条件。
    2. 寿命缩短
    - 解决方案:定期检查电容器的工作状态,及时更换老旧电容器。
    3. 安装不当导致损坏
    - 解决方案:严格按照安装指南进行安装,避免过度弯折引线。

    总结和推荐


    综上所述,FFB 系列中功率薄膜电容器以其优异的性能、高温稳定性和可靠性,成为电力电子应用中的理想选择。特别是在需要高可靠性的应用场合,如电力转换器和逆变器等设备中,该产品表现出色。强烈推荐使用该产品来提升您的电力电子设备的整体性能和稳定性。

FFB54D0117KJC参数

参数
电容值 110μF
容差 ±10%
介电材料 聚酯,金属化
额定电压-AC 45V
额定电压-DC 75V
ESR-等效串联电阻 1.4mΩ
长*宽*高 32mm*22mm*37mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FFB54D0117KJC厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FFB54D0117KJC数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX FFB54D0117KJC FFB54D0117KJC数据手册

FFB54D0117KJC封装设计

查看详情并下载
Symbol
Footprint
3D Model
