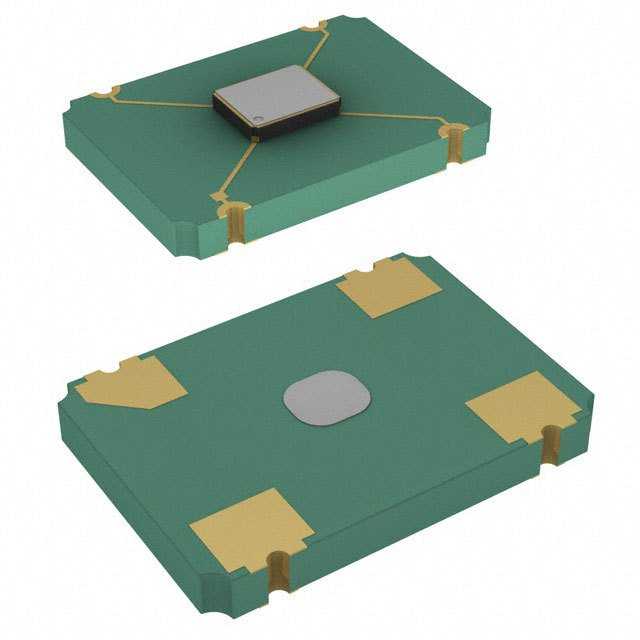

KC7050K12.2880C1GE00

产品分类: 有源晶振
厂牌: AVX
产品描述: ±50ppm 12.288MHz 贴片安装 7.0104mm*5.0038mm*1.1938mm
供应商型号: DECI-KC7050K12.2880C1GE00
供应商: 海外现货
标准整包数: 1
AVX 有源晶振 KC7050K12.2880C1GE00

KC7050K12.2880C1GE00概述


    产品简介


    这款钟振荡器(Clock Oscillator)是Surface Mount Type类型的,属于Clock K系列。它提供了一种稳定、精确且低功耗的时钟信号源,广泛应用于消费电子、网络通信、工业控制和音频处理等领域。该产品分为标准版本(Version E)和低相位噪声版本(Version N),可满足不同应用场景的需求。

    技术参数


    - 频率范围: 1.5 MHz 至 160 MHz
    - 输出类型: CMOS 输出
    - 电源电压:
    - 版本E:1.6 V 至 3.63 V
    - 版本N:2.5 V, 3.3 V, 5.0 V
    - 工作温度范围:
    - 标准版本:-10°C 至 +70°C
    - 低相位噪声版本:-40°C 至 +105°C
    - 存储温度范围: -55°C 至 +125°C
    - 最大电流消耗:
    - 1.5 MHz 至 24 MHz:最高 27 mA
    - 24 MHz 至 80 MHz:最高 40 mA
    - 80 MHz 至 125 MHz:最高 24 mA
    - 125 MHz 至 160 MHz:最高 27 mA
    - 低电平输出电压: 10% VCC
    - 高电平输出电压: 90% VCC
    - 峰值至峰值抖动:
    - 1.5 MHz 至 80 MHz:最高 40 ps
    - 80 MHz 至 125 MHz:最高 50 ps
    - 125 MHz 至 160 MHz:最高 25 ps
    - 相位噪声:
    - 在25 MHz时:典型值为-89 dBc/Hz (10 Hz偏移),典型值为-170 dBc/Hz (10 MHz偏移)

    产品特点和优势


    1. 宽频率范围: 可提供从1.5 MHz到160 MHz的宽频率范围,适用于多种应用场景。
    2. 低功耗: 特别设计的低电流消耗使得该产品适合电池供电设备的应用。
    3. 高可靠性: 宽广的工作温度范围(-40°C 至 +105°C)保证了其在恶劣环境下的稳定运行。
    4. 低相位噪声版本: 通过选择低相位噪声版本(Version N),可以实现更低的相位噪声和更好的信号完整性。
    5. 高精度: 严格控制的频率容差确保了时钟信号的高精度。

    应用案例和使用建议


    应用案例:
    - 消费电子: 如智能手表和健康监测设备,需要稳定且低功耗的时钟信号。
    - 网络通信: 用于路由器和交换机等设备中,要求高性能的时钟信号。
    - 工业控制: 如工厂自动化设备,需要高可靠性和耐受极端环境的时钟信号。
    使用建议:
    - 确保在安装时严格按照推荐的焊盘图案(land pattern)进行焊接,以确保最佳性能和稳定性。
    - 根据具体的应用需求选择合适的版本(Version E或Version N)以获得最佳的性能表现。
    - 适当增加负载电容,根据产品手册的建议来提高信号的稳定性和质量。

    兼容性和支持


    该产品具有良好的兼容性,支持多种电源电压(1.8V, 2.5V, 3.3V, 5.0V)。制造商提供了详细的技术支持文档和售后服务,包括产品规格书、应用指南和技术咨询等。

    常见问题与解决方案


    问题1: 钟振荡器启动时间过长
    - 解决方案: 检查电源电压是否符合要求,确保电压在规定的范围内;如果电压正常,考虑检查电路布局是否存在其他干扰因素。
    问题2: 输出信号的频率不准确
    - 解决方案: 核对输入频率的设定是否正确,检查输入信号的质量,如有必要,重新编程频率设置。
    问题3: 温度范围内性能下降
    - 解决方案: 使用温度补偿电路或者选择低相位噪声版本以降低温度变化带来的影响。

    总结和推荐


    总体来看,这款钟振荡器具有广泛的频率范围、低功耗、高可靠性及高精度等显著优势,适用于多种行业领域。尤其在需要稳定和高精度时钟信号的场合下,它是一个极佳的选择。强烈推荐使用该产品,特别是对于那些注重系统整体性能和可靠性的应用场景。

KC7050K12.2880C1GE00参数

参数
频率容差 -
频率 12.288MHz
频率稳定性 ±50ppm
长*宽*高 7.0104mm*5.0038mm*1.1938mm
安装方式 贴片安装

KC7050K12.2880C1GE00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC7050K12.2880C1GE00数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC7050K12.2880C1GE00 KC7050K12.2880C1GE00数据手册

KC7050K12.2880C1GE00封装设计

查看详情并下载
Symbol
Footprint
3D Model
