首页  >  产品百科  >  KC2520K27.0000C10E00

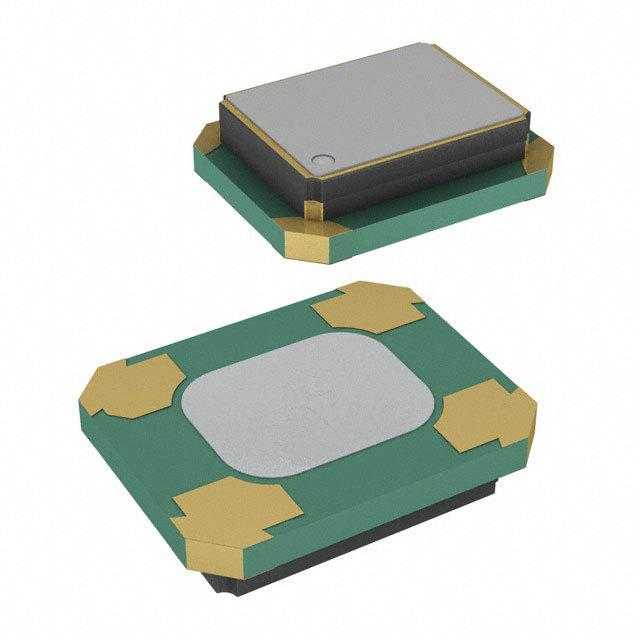

KC2520K27.0000C10E00

产品分类: 有源晶振
厂牌: AVX
产品描述: 27MHz SMD-2520-4P
供应商型号: 2471265
供应商: element14
标准整包数: 1
AVX 有源晶振 KC2520K27.0000C10E00

KC2520K27.0000C10E00概述


    产品简介


    本文将详细介绍一款适用于消费电子、网络通信、工业控制和音频编解码器等领域的时钟振荡器(Clock Oscillator)。该产品是表面贴装型器件,分为标准版(Ver.E)和低相位噪声版(Ver.N),能够提供宽泛的工作电压范围,支持多种尺寸封装,为用户提供了广泛的应用选择。

    技术参数


    | 参数 | Ver.E (标准) | Ver.N (低相位噪声) |
    |
    | 频率范围 | 1.5MHz 至 160MHz | 1.5MHz 至 80MHz |
    | 输出类型 | CMOS | CMOS |
    | 工作电压范围 | 1.6V 至 3.63V | 2.25V 至 5.50V |
    | 封装尺寸 | 2.0×1.6mm 至 7.0×5.0mm | 2.0×1.6mm 至 7.0×5.0mm |
    | 频率容差 | -50ppm 至 +50ppm | -50ppm 至 +50ppm |
    | 存储温度范围 | -55°C 至 +125°C | -55°C 至 +125°C |
    | 最大供应电压 | 4.0V | 7.0V |
    | 最大电流消耗 | 27mA | 40mA |

    产品特点和优势


    该时钟振荡器具有广泛的频率范围和宽泛的工作电压范围,能够在多种工作条件下保持稳定性能。标准版提供良好的性价比,而低相位噪声版则特别适合需要高精度和低相位噪声的场合。独特的设计使其拥有低功耗特性,同时通过优化的制造工艺保证了长期稳定性和可靠性。此外,多样的封装尺寸选项和不同的电压支持使其在各种应用场景中表现出色。

    应用案例和使用建议


    这款时钟振荡器在消费电子、网络通信、工业控制和音频编解码器等领域都有广泛应用。例如,在智能手机中,它可以作为主时钟源来确保设备各部分的同步操作;在网络交换机中,它能够提高数据传输的精确度和稳定性。使用时,建议根据具体应用的需求选择合适的频率范围和电压版本,以获得最佳性能。

    兼容性和支持


    该时钟振荡器可以与其他标准CMOS逻辑器件兼容,方便集成到现有的电路设计中。制造商提供了详细的文档和技术支持,帮助客户进行快速有效的开发和调试。此外,产品经过严格的质量检测,保证了高可靠性和长使用寿命。

    常见问题与解决方案


    1. 问题:振荡器输出频率不稳定
    - 解决方法:检查电源电压是否稳定,确认外部负载不超出额定范围,必要时重新焊接或更换元器件。
    2. 问题:电流消耗过高
    - 解决方法:检查振荡器工作状态,确保其在推荐的频率范围内运行,如果需要更高的频率,则应考虑选择更高功率的型号。
    3. 问题:频率容差超出预期
    - 解决方法:确认工作条件(如温度和电压)是否在允许范围内,可能需要更换至更严格的容差等级的型号。

    总结和推荐


    总体而言,这款时钟振荡器凭借其广泛的频率范围、低功耗和高可靠性等特点,在多个应用领域展现出显著的优势。推荐用于需要高精度和稳定性的电子系统中。对于需要进一步技术支持的用户,制造商提供了详尽的技术文档和支持服务,可有效解决大部分常见问题。因此,强烈推荐该产品给对时钟振荡器有需求的工程师和技术人员。

KC2520K27.0000C10E00参数

参数
频率稳定性 -
频率容差 -
频率 27MHz
通用封装 SMD-2520-4P

KC2520K27.0000C10E00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2520K27.0000C10E00数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC2520K27.0000C10E00 KC2520K27.0000C10E00数据手册

KC2520K27.0000C10E00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.8229
50+ ¥ 9.0513
250+ ¥ 8.4524
500+ ¥ 7.91
1000+ ¥ 7.5258
2000+ ¥ 7.2998
10000+ ¥ 7.0173
20000+ ¥ 6.9156
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.82
直接购买
加入购物车
