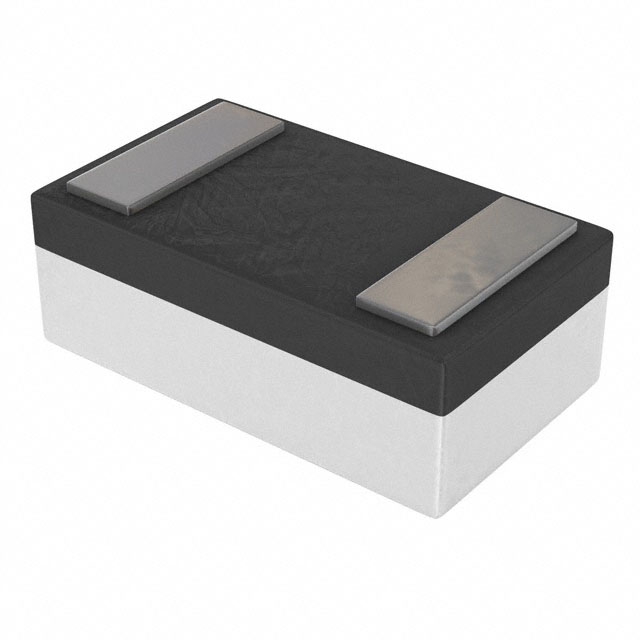

L04023R9BHNTR

产品分类: 贴片电感
厂牌: AVX
产品描述: 450MHz 8GHz 250mA 13@450MHz 3.9nH 450mΩ ±0.1nH 0402 贴片安装 1mm*580μm*450μm
供应商型号: 478-4199-2-ND
供应商: Digi-Key
标准整包数: 5000
AVX 贴片电感 L04023R9BHNTR

L04023R9BHNTR概述


    产品简介


    基本介绍
    本文介绍了L0402 LGA电感器,这是一种采用薄膜多层技术制造的小型化电感器。这种技术提供了卓越的高频性能和坚固的结构,适用于可靠的自动组装。L0402 LGA电感器广泛应用于移动通信、卫星电视接收器、GPS系统、车辆定位系统、无线局域网(WLAN)以及滤波和匹配网络等领域。

    技术参数


    - 尺寸:
    - 长 (L): 1.00 ± 0.10 mm (0.039 ± 0.004 英寸)
    - 宽 (W): 0.58 ± 0.07 mm (0.023 ± 0.003 英寸)
    - 高 (T): 0.35 ± 0.10 mm (0.014 ± 0.004 英寸)
    - 引脚间距 (A): 0.48 ± 0.05 mm (0.019 ± 0.002 英寸)
    - 引脚直径 (B): 0.17 ± 0.05 mm (0.007 ± 0.002 英寸)
    - 厚度 (S, H): 0.064 ± 0.05 mm (0.003 ± 0.002 英寸)
    - 电气特性:
    - 电感值 (nH):0.56、0.68、0.82、1.0、1.2、1.5、1.8、2.2、2.7、3.3、3.9、4.7、5.6、6.8
    - 最大直流电流 (mA):1000、750、500、500、400、400、400、400、250、250、250、250、200、200
    - 最小谐振频率 (MHz):450、900、1900、2400
    - 品质因数 (Q):随频率变化而变化
    - 其他特性:
    - 兼容无铅焊接技术
    - 具有良好的焊料性能和散热性能

    产品特点和优势


    - 低轮廓设计:由于采用薄膜多层技术,该电感器具有非常低的外形尺寸,适合高度受限的应用场合。
    - 自对准能力:在回流焊过程中能够自动对齐,提高了组装效率和可靠性。
    - 优异的焊料性能:具备优良的可焊性,适用于多种焊接工艺。
    - 低寄生效应:减少不必要的电磁干扰,提高信号质量。
    - 良好的热管理:能有效散发热量,提高整体系统的稳定性和寿命。

    应用案例和使用建议


    L0402 LGA电感器在移动通信、卫星电视接收器、GPS系统、车辆定位系统和无线局域网(WLAN)等领域均有广泛应用。在实际应用中,建议按照推荐的焊盘布局进行布线,以确保最佳性能。例如,在高频率应用中,适当的电感值选择可以有效提升系统的稳定性。

    兼容性和支持


    L0402 LGA电感器兼容无铅焊接技术,可以用于回流焊、波峰焊、蒸汽相焊接和手工焊接等多种焊接方式。制造商提供了全面的质量检测流程,确保每个批次的产品都经过电气参数和外观检查。此外,还进行了高温湿度测试和耐久性测试,确保产品在各种环境下的可靠性能。

    常见问题与解决方案


    1. 问题:焊接后电感器出现损坏。
    - 解决方案:确认焊接温度和时间符合推荐参数;检查焊盘布局是否正确。
    2. 问题:电感器在高频应用中表现不佳。
    - 解决方案:选择合适的电感值;确保所有连接线路阻抗匹配良好。
    3. 问题:电感器无法通过电气测试。
    - 解决方案:重新检查焊接过程和焊盘布局;联系技术支持团队进行进一步诊断。

    总结和推荐


    L0402 LGA电感器凭借其低轮廓设计、自对准能力和优良的电气特性,在多种高频应用中表现出色。其在小型化设计和可靠性方面的优势使其成为移动通信和卫星通信领域的理想选择。总体而言,这款电感器是一款性能卓越、值得推荐的产品,特别适合需要高可靠性和高性能的电子应用。
    如果您对L0402 LGA电感器有任何疑问或需要更多详细信息,请访问AVX官网或联系技术支持团队。

L04023R9BHNTR参数

参数
电感值 3.9nH
饱和电流(LSAT) -
自谐振频率(SRF) 8GHz
容差 ±0.1nH
直流电阻(DCR) 450mΩ
额定电流 250mA
Q值 13@450MHz
测试频率 450MHz
长*宽*高 1mm*580μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
