首页  >  产品百科  >  HLC-021R2BTTR

HLC-021R2BTTR

产品分类: 贴片电感
厂牌: AVX
产品描述: 450MHz 20GHz 751mA 24@450MHz 1.2nH 110mΩ ±0.1nH 0402 贴片安装 1mm*580μm*450μm
供应商型号:
供应商:
标准整包数: 0

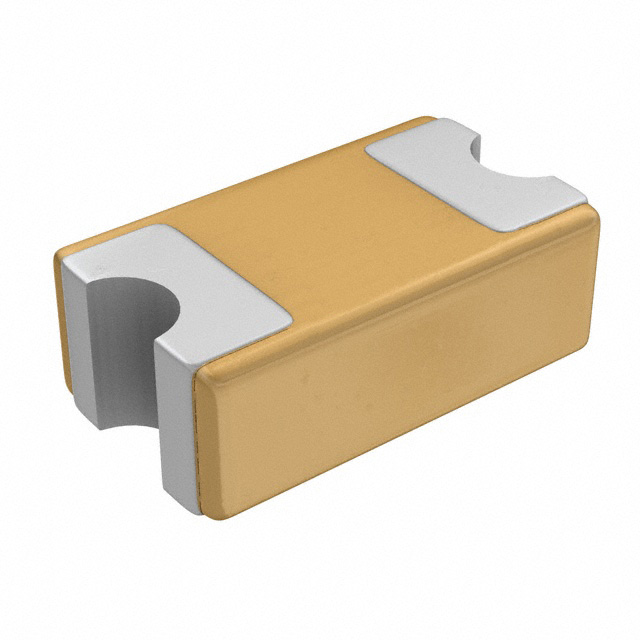

AVX 贴片电感 HLC-021R2BTTR

HLC-021R2BTTR概述

    MLOTM High Current Inductors

    产品简介


    Multilayer Organic High Current Inductors(MLOTM高电流电感器)是一种基于低剖面有机材料的电感器,专为移动通信、卫星应用、GPS系统、匹配网络及碰撞规避系统设计。这种电感器采用了AVX公司专利的多层有机技术(美国专利6,987,307),提供0402尺寸,能够显著提升电流承载能力,相比同类多层陶瓷芯片电感器可增加约50%的电流承载能力,甚至接近于绕线陶瓷芯片电感器的水平。同时,它还具备高Q值和稳定的频率特性,非常适合高频应用。

    技术参数


    - 工作频率范围:450 MHz 至 2400 MHz
    - 额定自谐振频率(SRF):>20 GHz
    - 直流电阻(Rdc):最小0.8 mΩ,最大42 mΩ
    - 直流电流承载能力(Idc):最大可达875 mA
    - 电感值(L):范围从2.2 nH至30 nH,具有极小的容差(±0.1nH、±0.2nH、±0.5nH)
    - 品质因数(Q):从20到30不等
    - 工作温度范围:-55°C 至 +125°C

    产品特点和优势


    - 高Q值和高自谐振频率:确保电感器在高频条件下具有优异的性能表现。
    - 高电流承载能力:可以处理较高的电流,满足多种应用场景的需求。
    - 低直流电阻:有助于减少功耗,提高效率。
    - 表面贴装设计:适用于现代电子组装工艺,且能够与FR4印刷电路板很好地配合。
    - RoHS合规:符合环保标准,适合无铅焊接。
    - 细线高密度互连技术:允许更高的公差控制和重复性。
    - 100%电气参数和视觉特性测试:确保产品质量。

    应用案例和使用建议


    - 移动通信:适用于智能手机、平板电脑等便携式设备中的射频滤波和匹配网络。
    - 卫星应用:用于卫星通信设备的电源管理及信号处理。
    - GPS系统:提高信号接收质量和稳定性。
    - 碰撞规避系统:增强传感器的灵敏度和可靠性。
    - 无线局域网:提升无线传输速度和可靠性。
    使用建议:
    1. 正确安装位置:避免在高热区域安装,以保持最佳工作状态。
    2. 电路布局:建议在设计PCB时留有足够的散热空间,以提高整体系统的可靠性和寿命。

    兼容性和支持


    - 兼容性:与标准FR4印刷电路板完全兼容。
    - 制造商支持:提供详细的技术文档和专业支持,确保用户能够顺利进行集成和调试。

    常见问题与解决方案


    - 问题:安装后电感值异常。
    - 解决方案:检查焊接质量,确认是否存在虚焊或短路情况。
    - 问题:设备运行时发热严重。
    - 解决方案:确认周围环境温度和散热措施是否适当,必要时调整散热方案。

    总结和推荐


    MLOTM高电流电感器以其卓越的性能、紧凑的设计和广泛的适用性,成为当前市场上极具竞争力的产品。无论是在便携式设备还是复杂电子系统中,都能发挥重要作用。因此,强烈推荐在需要高电流承载能力和良好频率响应的应用场景中选用此款电感器。

HLC-021R2BTTR参数

参数
测试频率 450MHz
电感值 1.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 20GHz
容差 ±0.1nH
直流电阻(DCR) 110mΩ
额定电流 751mA
Q值 24@450MHz
长*宽*高 1mm*580μm*450μm
通用封装 0402
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

HLC-021R2BTTR厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

HLC-021R2BTTR数据手册

厂牌 PDF简要描述 下载
AVX 贴片电感 AVX HLC-021R2BTTR HLC-021R2BTTR数据手册

HLC-021R2BTTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
