FFVS6N0226K--

产品分类: 薄膜电容
厂牌: AVX
产品描述: 22μF ±10% 聚丙烯 1.9KV 底座安装,螺纹安装 84.5mm*51mm*52mm
供应商型号: 581-FFVS6N0226K
供应商: Mouser
标准整包数: 1

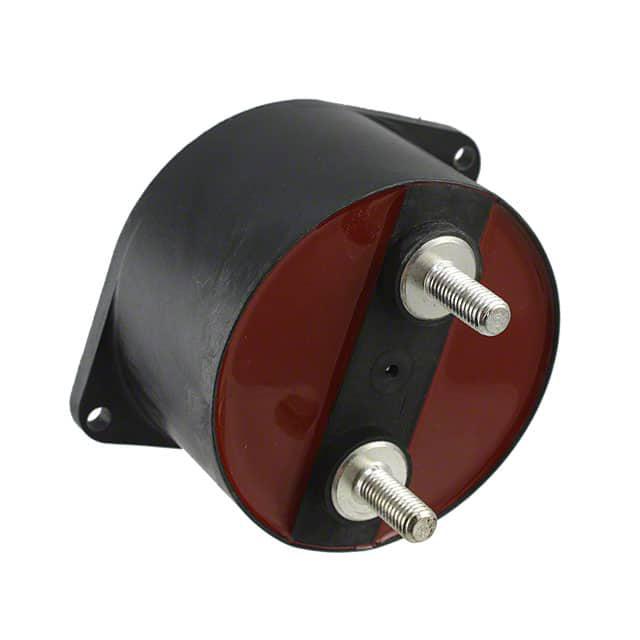

AVX 薄膜电容 FFVS6N0226K--

FFVS6N0226K--概述

    DC Filter Capacitors: FFVS Series

    1. 产品简介


    FFVS系列是一种专门设计用于高频、高纹波应用的直流滤波电容器。这类电容器尤其适用于感应加热的直流电源、扫描仪和X射线机的谐振直流电源等典型应用。与标准的FFVE或FFVI系列相比,FFVS系列采用了更为先进的内部设计,从而大大降低了寄生电感,使其在这些严苛的应用环境中表现更佳。

    2. 技术参数


    FFVS系列的关键技术参数如下:
    - 工作温度范围: -40°C至+105°C
    - 电容范围: 22 μF 至 200 μF
    - 额定直流电压: 600V 至 1900V
    - 测试电压: 25°C时为1.5倍额定直流电压,持续10秒
    - 绝缘电压: 4kVrms/50Hz,持续1分钟
    - 最大电流:
    - 额定600V: 78A (峰值)
    - 额定800V: 83A (峰值)
    - 额定900V: 85A (峰值)
    - 额定1000V: 61A (峰值)
    - 额定1200V: 57A (峰值)
    - 额定1900V: 66A (峰值)

    3. 产品特点和优势


    FFVS系列的主要特点是其超低的寄生电感(8 nH至13 nH),这使得它在高频和高纹波的应用中表现出色。此外,FFVS系列符合RoHS标准,且封装材料具有自熄灭特性,通过UL 94认证。这些特性确保了其在恶劣环境下的可靠性和安全性。

    4. 应用案例和使用建议


    FFVS系列的典型应用包括感应加热系统、X射线机及扫描仪的电源系统。例如,在感应加热系统中,由于需要处理大功率和高频信号,FFVS系列能够有效抑制噪声并提供稳定的电力供应。
    使用建议:
    - 确保安装过程中使用适当的热界面膏以提高散热效率。
    - 根据实际需求选择合适的电容值和电压等级。
    - 考虑环境温度和工作条件,避免过载使用。

    5. 兼容性和支持


    FFVS系列电容器与其他标准的电子元器件和设备具有良好的兼容性。制造商提供了详细的技术支持文档和售后服务,确保用户能够轻松安装和维护。

    6. 常见问题与解决方案


    - 问题: 如何确定正确的电容值?
    - 解答: 参考应用需求和电气特性表,选择最合适的电容值。

    - 问题: 如何计算热点温度?
    - 解答: 使用公式 \( \theta{\text{hot spot}} = \theta{\text{case}} + (Pd + Pt) \times R{\text{th}} \),其中 \( Pd \) 和 \( Pt \) 分别代表介质损耗和热损耗。

    - 问题: 安装时需要注意哪些事项?
    - 解答: 确保安装过程中的紧固扭矩符合要求,并使用适当的热界面膏。

    7. 总结和推荐


    综上所述,FFVS系列电容器是一款高性能的产品,专为高频和高纹波应用而设计。其卓越的电气特性和可靠的封装使其成为各种工业应用的理想选择。强烈推荐使用FFVS系列电容器,特别是在对可靠性要求极高的场合。

FFVS6N0226K--参数

参数
电容值 22μF
容差 ±10%
介电材料 聚丙烯
额定电压-DC 1.9KV
ESR-等效串联电阻 -
额定电压-AC -
长*宽*高 84.5mm*51mm*52mm
安装方式 底座安装,螺纹安装
零件状态 在售
包装方式 散装

FFVS6N0226K--厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FFVS6N0226K--数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX FFVS6N0226K-- FFVS6N0226K--数据手册

FFVS6N0226K--封装设计

查看详情并下载
Symbol
Footprint
3D Model
