009286004021906

厂牌: AVX
产品描述: 18-26 AWG Junction Box 1 4pin 锡 白色 插入 导线安装,自由悬挂,通孔安装 16.8mm(长度)*17mm(高度)
供应商型号: TS-009286004021906
供应商: 海外现货
标准整包数: 400
AVX 矩形连接器 - 自由悬挂/面板安装 009286004021906

009286004021906概述

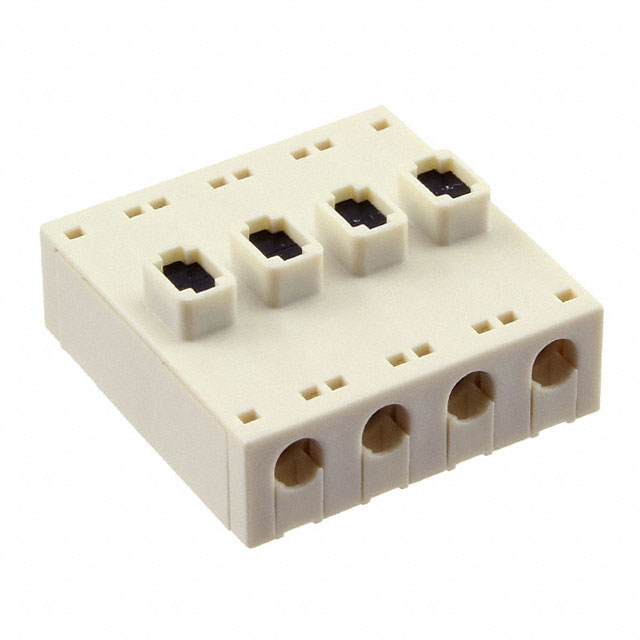

    Poke-Home Thru-Wire Connectors 18-26 AWG: 00-9286

    1. 产品简介


    Poke-Home Thru-Wire Connectors 18-26 AWG 是一种适用于工业市场的新型电线对电线连接器。这些连接器基于传统的2件式(插头和插座)连接系统,但具有更高的灵活性和易用性。它们特别适用于需要高可靠性、重复使用性和多种线径组合的应用场景。该系列产品广泛应用于工业控制、商业建筑、LED照明等领域。

    2. 技术参数


    - 电流等级: 8安培/接触点
    - 电压等级: 300 VAC
    - 操作温度范围: -40°C 到 +125°C
    - 绝缘材料: 玻璃填充尼龙46,UL94V0
    - 接触材料: 铍铜/磷青铜
    - 电镀: 镍上镀锡
    - 可替换性: 最多5次循环

    3. 产品特点和优势


    - 高弹簧力接触系统: 采用铍铜材料,提供类似“矛型”锁紧机制,确保电线稳固插入并保持良好连接。
    - 双按钮防护设计: 每个接线点都有前后遮挡的双按钮,防止意外激活,按钮可单独或同时操作。
    - 支持多种线径: 支持18至26 AWG的实心和绞合线,任何组合均可。
    - 扩展尺寸选择: 提供1、2、3、4、6和8位置的选择,以最大化应用潜力。
    - 可选安装胶带: 在面板安装应用中提供额外的固定选项。
    - 标识清晰: 模塑的编号和电路图便于识别。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制: 用于电机、电磁阀、PLC控制器、泵、阀门、传感器和风扇等。
    - 商业建筑: 用于灯具、消防、安全、监控、窗帘、传感器和控制系统。
    - 商业和工业LED: 用于零售、办公室、制造、标牌和显示屏。
    使用建议:
    - 在安装前,确保电线直径不超过2.10mm。
    - 使用塑料工具或圆珠笔尖操作按钮,以确保安全和方便。
    - 参考应用指南201-01-135,了解详细的安装和使用步骤。

    5. 兼容性和支持


    - 兼容性: 该系列连接器与其他标准电线和设备兼容。
    - 支持: KYOCERA AVX提供全面的技术支持和维护服务。如有疑问,可以参考ELCO规范201-01-132和201-01-135获取详细信息。

    6. 常见问题与解决方案


    - 问题1: 连接器无法正常工作。
    - 解决方案: 检查电线直径是否符合要求,确保正确插入电线。
    - 问题2: 接触不良。
    - 解决方案: 重新插入电线,确保弹簧力锁紧机制正常工作。
    - 问题3: 按钮难以操作。
    - 解决方案: 使用塑料工具或圆珠笔尖轻轻操作按钮,避免过度用力。

    7. 总结和推荐



    总结

    :
    - 主要优点: 高弹簧力接触系统、易于使用的双按钮设计、支持多种线径组合、扩展尺寸选择和清晰的标识。
    - 推荐: Poke-Home Thru-Wire Connectors 18-26 AWG是一款非常适合工业和商业应用的高品质连接器。其高可靠性、重复使用性和广泛的适用范围使其在市场上具有很高的竞争力。我们强烈推荐使用这款产品。
    通过上述分析可以看出,Poke-Home Thru-Wire Connectors 18-26 AWG不仅在技术参数上表现出色,而且在实际应用中也具有显著的优势。无论是在工业控制还是商业建筑领域,它都是一个值得信赖的选择。

009286004021906参数

参数
颜色 白色
间距 -
线规 18-26 AWG
电缆端接 插入
针脚数 4pin
触头镀层厚度 -
触头镀层
排数 1
类型 Junction Box
长*宽*高 16.8mm(长度)*17mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

009286004021906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009286004021906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 自由悬挂/面板安装 AVX 009286004021906 009286004021906数据手册

009286004021906封装设计

查看详情并下载
Symbol
Footprint
3D Model
