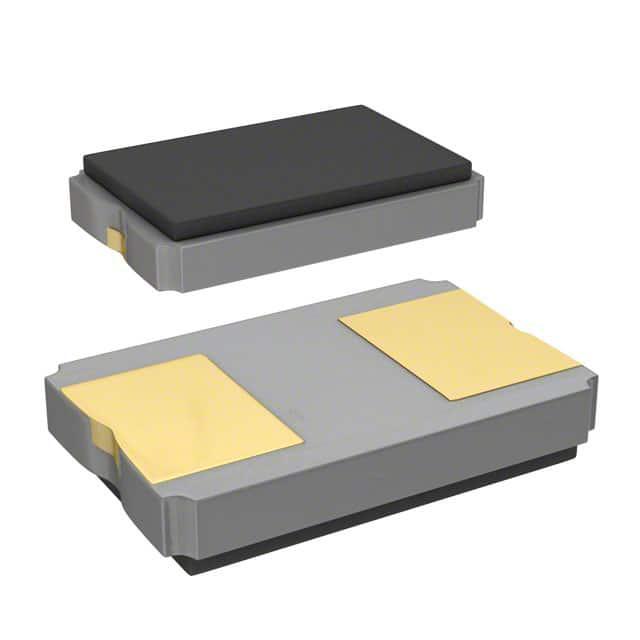

CX5032GA08000H0PST02

产品分类: 无源晶振
厂牌: AVX
产品描述: 12pF ±50ppm ±100ppm 8MHz 200Ω SMD-2P 贴片安装 5mm*3.2mm*1.5mm
供应商型号: TEL-CX5032GA08000H0PST02
供应商: 海外现货
标准整包数: 1
AVX 无源晶振 CX5032GA08000H0PST02

CX5032GA08000H0PST02概述


    产品简介


    产品名称:石英晶体
    型号:CX5032GA
    制造商:京瓷晶振器件公司(KYOCERA Crystal Device Corporation)
    京瓷CX5032GA石英晶体是一种高性能电子元件,广泛应用于各种电子设备中,如无线通信设备、计时设备、频率控制电路等。此石英晶体具有高稳定性和低功耗等特点,能够确保系统的精确度和可靠性。

    技术参数


    - 频率:8000kHz
    - 负载电容:12.0 pF
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-40°C至+150°C
    - 频率容差:±50 ppm(+25°C±3°C)
    - 频率温度特性:-100 ppm至+100 ppm(-40°C至+125°C)
    - 老化率:±5 ppm/年(+25°C±3°C)
    - 等效串联电阻 (ESR):200 Ω
    - 驱动功率:0.01 µW至500 µW
    - 绝缘电阻:500 MΩ (100V DC)

    产品特点和优势


    京瓷CX5032GA石英晶体的主要优势在于其高稳定性、高精度和宽广的工作温度范围。其频率容差、频率温度特性和老化率均达到行业领先水平。此外,该晶体符合RoHS标准,并且具有较高的耐热和抗湿能力,非常适合于恶劣环境下的应用。其低ESR和高绝缘电阻确保了极佳的信号传输性能,进一步提升了整个系统的可靠性。

    应用案例和使用建议


    应用案例
    京瓷CX5032GA石英晶体常用于无线通信模块、GPS设备、微控制器和其他需要高精度时钟信号的应用。这些应用场景对时钟信号的稳定性和精度要求极高,因此该晶体的高精度和低老化率是关键因素。
    使用建议
    1. 焊接工艺:建议使用Sn-3Ag-0.5Cu焊料进行焊接,以确保焊接质量和可靠性。
    2. 安装环境:确保安装环境温度和湿度处于推荐范围内,避免因温湿度变化导致性能波动。
    3. 电路设计:电路设计时需考虑负电阻(增益)至少为晶体单元ESR的10倍,以确保系统的稳定性。

    兼容性和支持


    该石英晶体与大多数主流电子设备和系统兼容,适用于广泛的电子设备。制造商提供技术支持和售后服务,包括产品质量保证期为一年,如果在此期间发生质量问题,可申请更换产品。

    常见问题与解决方案


    1. 问题:焊接过程中,焊锡或导电胶可能会影响产品的特性和性能。
    解决方案:确保焊锡或导电胶不会接触到产品的盖子或表面。

    2. 问题:在使用贴片机安装时,可能会对产品造成过度应力。
    解决方案:尽量减少贴片过程中的冲击力,以避免任何不必要的应力。

    3. 问题:焊接过程中温度过高可能导致损坏。
    解决方案:按照推荐的焊接条件进行操作,使用适合的焊接设备和材料。

    总结和推荐


    总体而言,京瓷CX5032GA石英晶体在频率稳定性、温度适应性和长期可靠性方面表现出色,是高质量电子设备的理想选择。由于其卓越的技术性能和广泛的适用范围,我们强烈推荐该产品用于各类高精度需求的应用场合。对于需要在恶劣环境下工作的电子产品,京瓷CX5032GA石英晶体无疑是最佳的选择。

CX5032GA08000H0PST02参数

参数
等效串联电阻 200Ω
频率 8MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±100ppm
频率容差 ±50ppm
长*宽*高 5mm*3.2mm*1.5mm
通用封装 SMD-2P
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装

CX5032GA08000H0PST02厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

CX5032GA08000H0PST02数据手册

厂牌 PDF简要描述 下载
AVX 无源晶振 AVX CX5032GA08000H0PST02 CX5032GA08000H0PST02数据手册

CX5032GA08000H0PST02封装设计

查看详情并下载
Symbol
Footprint
3D Model
