KC2520B32K7680CM2ESH

产品分类: 有源晶振
厂牌: AVX
产品描述: ±25ppm 32.768KHz SMD-2520-4P 贴片安装 2.5mm*2mm*700μm
供应商型号:
供应商:
标准整包数: 0

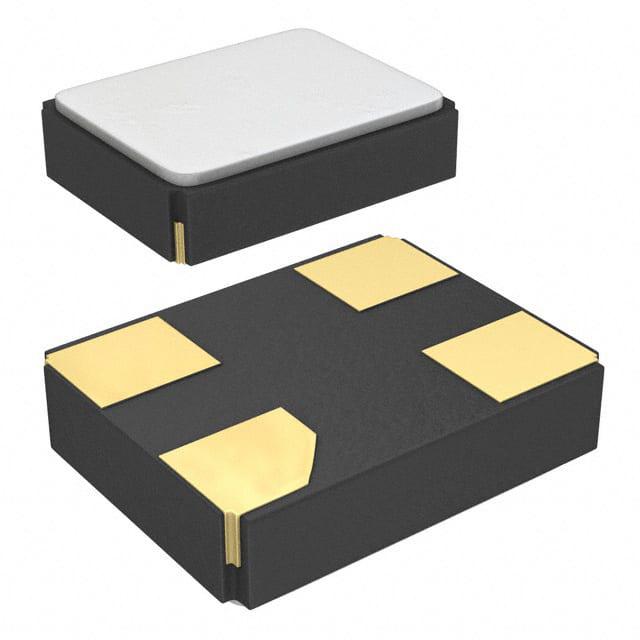

AVX 有源晶振 KC2520B32K7680CM2ESH

KC2520B32K7680CM2ESH概述

    kHz Range Crystal Devices 技术手册解析

    1. 产品简介


    本篇技术手册介绍了kHz范围晶体振荡器——KC2520B系列。这类设备广泛应用于消费类电子产品及移动设备中。KC2520B采用CMOS输出,具有稳定的频率输出(32.768kHz),并提供1.8V到5.0V宽电压范围支持。此晶体振荡器以其微型陶瓷封装形式呈现,尺寸为2.5mm x 2.0mm x 0.7mm,非常适合空间受限的应用场合。

    2. 技术参数


    - 频率输出范围: 32.768kHz
    - 频率容差:
    - 初始(25°C): ±25ppm
    - 温度范围(-40°C至85°C): ±25ppm
    - 电压变化: ±25ppm
    - 老化(1年): ±3ppm
    - 其他(负载变化、冲击和振动): ±4ppm
    - 存储温度范围: -55°C 至 +125°C
    - 操作温度范围: -40°C 至 +85°C
    - 最大供电电压: +7.0V
    - 供电电压: +1.6V 至 +5.5V
    - 电流消耗:
    - 最大负载/供电电压1.6V至2.0V: 120μA
    - 最大负载/供电电压2.0V至2.8V: 126μA
    - 最大负载/供电电压2.8V至3.63V: 130μA
    - 最大负载/供电电压3.63V至5.5V: 140μA
    - 静态电流: 10μA
    - 对称性: 45%-55%
    - 上升/下降时间: ≤50ns
    - 低电平输出电压: ≤10% VCC
    - 高电平输出电压: ≥90% VCC
    - 输出负载: 15pF
    - 低电平输入电压: ≤30% VCC
    - 高电平输入电压: ≥70% VCC
    - 禁用时间: ≤100ns
    - 启用时间: ≤2ms
    - 启动时间: 0秒至5毫秒(取决于最小操作电压)

    3. 产品特点和优势


    KC2520B系列晶体振荡器的主要优势在于其稳定可靠的频率输出,这使得它在各种恶劣环境中都能保持良好的工作状态。同时,宽电压范围的支持也大大增强了产品的适应性,使其可以在多种不同的电源环境下使用。此外,KC2520B还具备低功耗特性,能够在多种供电条件下维持较低的工作电流消耗。

    4. 应用案例和使用建议


    KC2520B系列晶体振荡器因其优异的性能而被广泛应用于各类消费电子产品及移动设备中。例如,在智能手机和平板电脑中,它们可以用于定时和计数功能。为了确保最佳的性能,我们建议在Vcc与GND之间添加一个0.01μF的旁路电容器以进一步降低噪声干扰。

    5. 兼容性和支持


    KC2520B系列晶体振荡器设计时充分考虑了兼容性问题,能够与多种类型的电子设备无缝集成。厂商提供了详尽的技术支持和售后服务,确保用户在使用过程中遇到任何问题都能够得到及时有效的帮助。

    6. 常见问题与解决方案


    - 问题1: 振荡器无法正常启动?
    - 解决方案: 检查电源电压是否符合要求,确认旁路电容器已正确安装。

    - 问题2: 输出信号不稳定?
    - 解决方案: 确保所有连接线接触良好,检查外部电路是否存在短路或断路现象。

    - 问题3: 设备过热?
    - 解决方案: 确认设备工作在规定的温度范围内,采取适当散热措施。

    7. 总结和推荐


    总体而言,KC2520B系列kHz晶体振荡器是一款高性能、高可靠性的产品,特别适合需要精确时钟信号的电子设备。其紧凑的设计、宽泛的工作条件以及优秀的电气性能使它成为市场上同类产品的佼佼者。因此,强烈推荐使用这款产品。

KC2520B32K7680CM2ESH参数

参数
频率容差 -
频率 32.768KHz
频率稳定性 ±25ppm
长*宽*高 2.5mm*2mm*700μm
通用封装 SMD-2520-4P
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

KC2520B32K7680CM2ESH厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC2520B32K7680CM2ESH数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC2520B32K7680CM2ESH KC2520B32K7680CM2ESH数据手册

KC2520B32K7680CM2ESH封装设计

查看详情并下载
Symbol
Footprint
3D Model
