首页  >  产品百科  >  KC7050K60.0000C10E00

KC7050K60.0000C10E00

产品分类: 有源晶振
厂牌: AVX
产品描述: ±50ppm 60MHz SMD-7050-4P 贴片安装 7.0104mm*5.0038mm*1.1938mm
供应商型号: 581-KC7050K60.0C10E
供应商: Mouser
标准整包数: 1

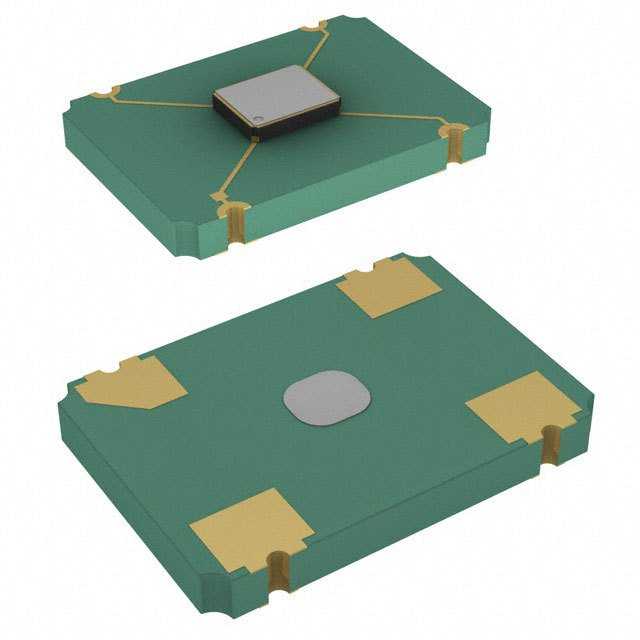

AVX 有源晶振 KC7050K60.0000C10E00

KC7050K60.0000C10E00概述

    晶振(石英振荡器)产品技术手册

    产品简介


    晶振是一种电子元器件,主要通过石英晶体的压电效应来产生稳定的频率信号。本产品属于CMOS类型的晶振,支持多种工作电压(1.8V, 2.5V, 3.3V, 5.0V),并提供多种尺寸选择(2.0×1.6mm, 2.5×2.0mm, 3.2×2.5mm, 5.0×3.2mm, 7.0×5.0mm)。广泛应用于消费电子、网络通信、工业控制及音频编解码等领域。

    技术参数


    - 频率范围:1.5至160MHz
    - 输出类型:CMOS
    - 工作电压范围:标准版本(Ver.E):1.6至3.63V;低相噪版本(Ver.N):2.5V, 3.3V, 5.0V
    - 温度范围:标准规格 -10°C至+70°C;宽温度规格 -40°C至+85°C 和 -40°C至+105°C
    - 最大供应电压:-0.3V至+4.0V(标准版);-0.3V至+7.0V(低相噪版)
    - 电流消耗:最大负载条件下,根据频率和电压范围不同而变化,从几毫安到几十毫安不等
    - 禁用时间:1.5至80MHz范围内为200ns,80至125MHz为200ns,125至160MHz为100ns
    - 启动时间:标准版本为5ms,低相噪版本根据频率有所不同,从5ms至10ms不等
    - Jitter(抖动):标准版本1.5至80MHz时,峰峰值为40ps;低相噪版本为25ps
    - 相位噪声:典型值在10Hz偏移处为-89dBc/Hz,在100Hz偏移处为-119dBc/Hz,等等

    产品特点和优势


    - 高稳定性:在广泛的温度范围内保持频率的稳定。
    - 低电流消耗:特别适用于电池供电的设备。
    - 可选低相噪版本:提供更好的信号质量,适用于对信号质量要求高的应用场景。
    - 多样化的封装尺寸:便于不同应用需求的选择。

    应用案例和使用建议


    晶振可以广泛应用于各种电子产品中,如路由器、交换机、音频设备、移动设备等。例如,在无线通信设备中,使用晶振来确保通信链路的稳定性和可靠性。建议在设计时考虑晶振的工作环境温度,以确保选择适合应用的温度范围。

    兼容性和支持


    本产品支持常见的焊接工艺,并且已经通过RoHS认证,符合环保标准。厂商提供技术支持和售后服务,保证产品的正常使用。

    常见问题与解决方案


    - Q1: 晶振在低温环境下无法正常工作。
    A1: 确认选用的晶振是否满足在低温下的工作要求,检查电路设计是否能够提供足够的供电。
    - Q2: 晶振输出信号不稳定。
    A2: 首先检查供电是否稳定,然后检查是否有干扰源影响到晶振的输出信号。

    总结和推荐


    这款晶振产品以其高稳定性、低电流消耗和良好的温度适应性,在众多应用场景中表现出色。尤其是低相噪版本提供了更高质量的信号输出,适用于需要高精度信号的应用场合。总体而言,这是一款值得推荐的产品。

KC7050K60.0000C10E00参数

参数
频率 60MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 7.0104mm*5.0038mm*1.1938mm
通用封装 SMD-7050-4P
安装方式 贴片安装
包装方式 卷带包装

KC7050K60.0000C10E00厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

KC7050K60.0000C10E00数据手册

厂牌 PDF简要描述 下载
AVX 有源晶振 AVX KC7050K60.0000C10E00 KC7050K60.0000C10E00数据手册

KC7050K60.0000C10E00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.9642
10+ $ 1.2305 ¥ 11.2295
100+ $ 0.9817 ¥ 8.9591
500+ $ 0.9439 ¥ 8.6142
1000+ $ 0.8867 ¥ 8.0918
2000+ $ 0.8169 ¥ 7.455
5000+ $ 0.7676 ¥ 7.0047
10000+ $ 0.7497 ¥ 6.8418
库存: 398
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.96
