009286003203906

厂牌: AVX
产品描述: 18-24 AWG Junction Box 4mm 1 3pin 锡 白色 插入 导线安装,自由悬挂,通孔安装
供应商型号: 2580993
供应商: 海外现货
标准整包数: 1

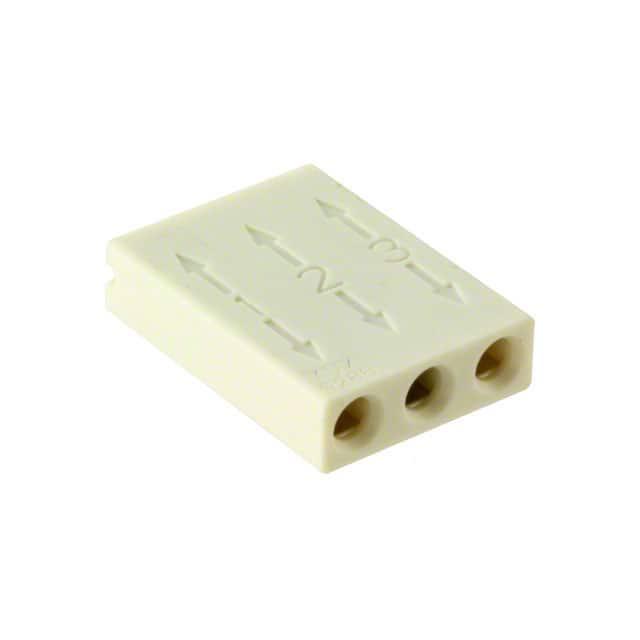

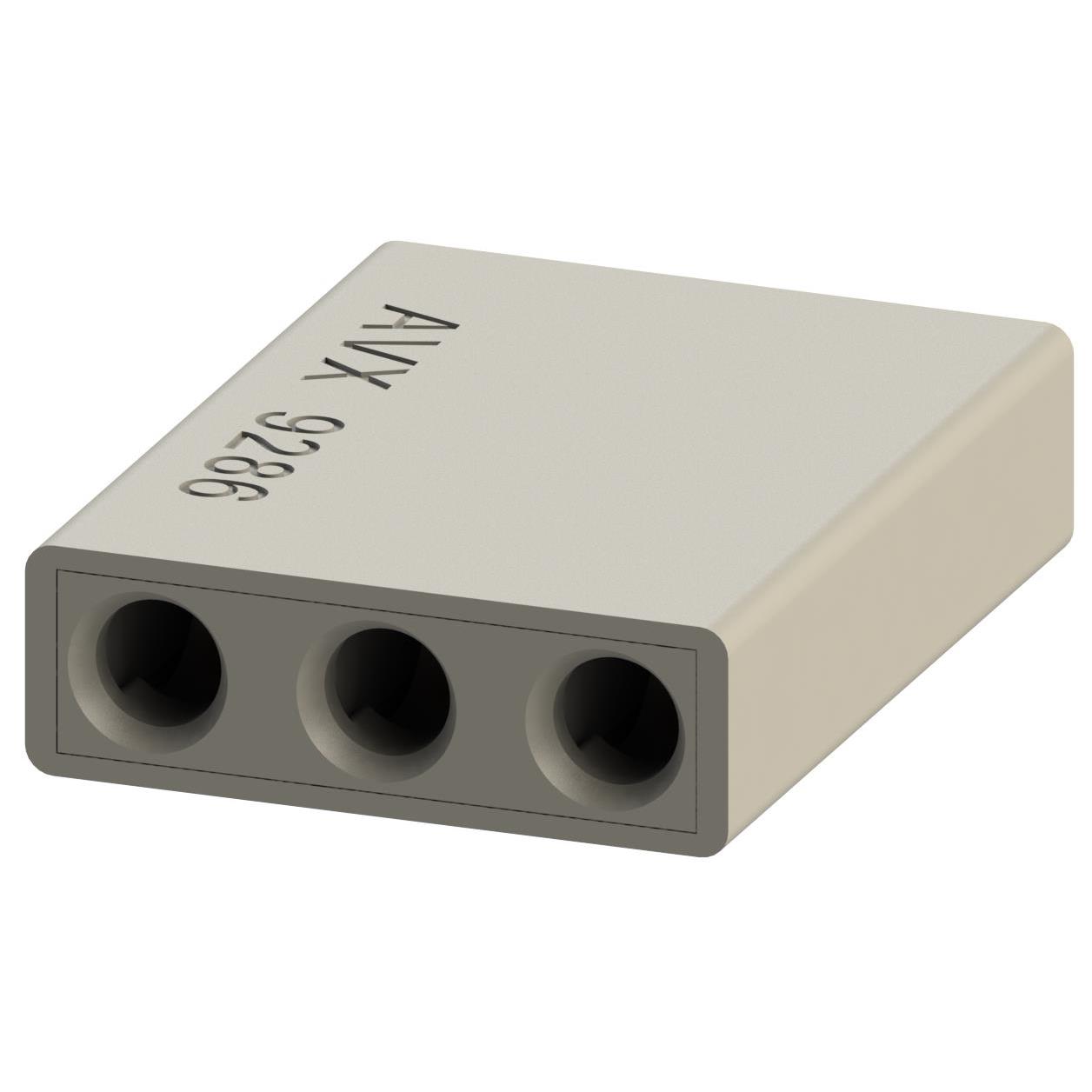

AVX 矩形连接器 - 自由悬挂/面板安装 009286003203906

009286003203906概述

    Reduced Thru Wire Connector 18-24 AWG: 9286-200 技术手册

    产品简介


    Reduced Thru Wire Connector 18-24 AWG: 9286-200 是一种用于电线对电线连接的应用型连接器。其主要功能是在工业和商业领域中实现可靠的电力和信号传输。这种连接器具有小巧的尺寸和高效的成本效益,适用于多种应用场景,如工业机器控制、商用建筑控制系统、智能电网计量设备以及SSL/LED照明系统等。

    技术参数


    - 电流额定值:根据线径不同,电流额定值范围如下:
    - 18AWG:8A
    - 20AWG:6A
    - 22AWG:5A
    - 24AWG:3A
    - 电压等级:300V AC
    - 工作温度范围:-40°C 至 +130°C
    - 绝缘材料:玻璃填充尼龙46(UL94V0)
    - 固定接触材料:铜合金,镀镍锡
    - 灵活接触材料:不锈钢
    - 接线范围:18-24 AWG 固体或绞合线
    - 耐久性:5次插拔循环

    产品特点和优势


    Reduced Thru Wire Connector 18-24 AWG: 9286-200 的独特之处在于其采用主动不锈钢弹簧接触设计,无需推按按钮即可插入和移除电线,显著降低了成本。此外,其机械性能提供了广泛的实心和绞合线径的最大电线保持力,使其非常适用于现场安装。高弹簧力不锈钢接触器最大化了成本、强度和灵活性,同时也简化了导线的插入和拔出过程。

    应用案例和使用建议


    此连接器在多个领域都有广泛应用,例如工业自动化、商用楼宇控制、智能电网和LED照明。具体应用案例包括电机、驱动器、电磁阀、传感器、风扇、泵等设备之间的连接。
    - 使用建议:
    - 请严格按照导线剥离指南操作,确保正确的剥线长度。
    - 在连接时注意绝缘直径不超过2.10mm,以保证连接器的可靠性和安全性。

    兼容性和支持


    此连接器可以与其他标准电线和电气设备轻松配合使用。制造商提供详细的规格文档和技术支持,包括201-01-17应用说明,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:无法正确插入导线。
    - 解决方案:检查导线绝缘层是否符合最大直径2.10mm的要求,并确保按照正确的剥离长度进行操作。
    - 问题2:连接器的电流承载能力不足。
    - 解决方案:根据导线直径选择合适的电流承载能力,并确保严格按照制造商推荐的操作指南进行操作。

    总结和推荐


    总体而言,Reduced Thru Wire Connector 18-24 AWG: 9286-200 具有高效的设计、广泛的适用范围以及较高的成本效益。它非常适合需要可靠电力和信号传输的应用场景。因此,强烈推荐在相关项目中使用该产品。

009286003203906参数

参数
排数 1
线规 18-24 AWG
间距 4mm
类型 Junction Box
电缆端接 插入
颜色 白色
触头镀层厚度 -
触头镀层
针脚数 3pin
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

009286003203906厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

009286003203906数据手册

厂牌 PDF简要描述 下载
AVX 矩形连接器 - 自由悬挂/面板安装 AVX 009286003203906 009286003203906数据手册

009286003203906封装设计

查看详情并下载
Symbol
Footprint
3D Model
