FFB24E0276K

产品分类: 薄膜电容
厂牌: AVX
产品描述: 27μF ±10% 涤纶 100V 60V 2.5mΩ 通孔安装 31.1mm*14.6mm*25.7mm
供应商型号:
供应商:
标准整包数: 0

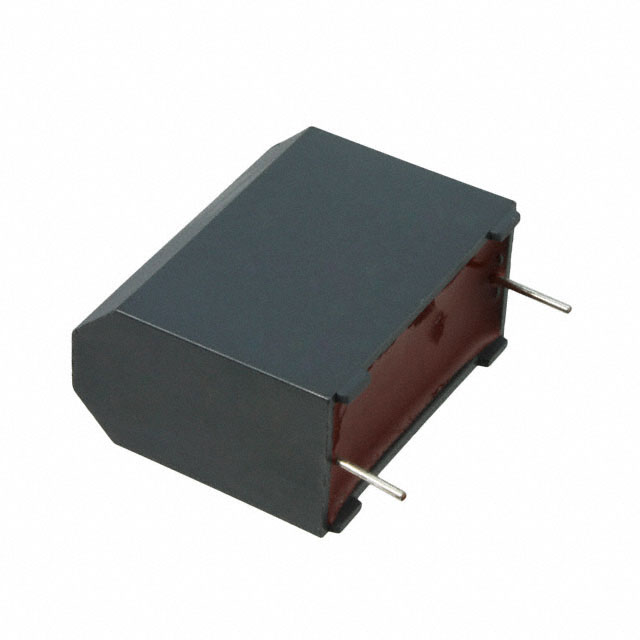

AVX 薄膜电容 FFB24E0276K

FFB24E0276K概述

    Medium Power Film Capacitors: FFB Series

    1. 产品简介


    FFB系列电容器是中功率薄膜电容器,采用金属化聚丙烯或聚酯介质,具有经过自我修复处理的特点,在最高工作温度达到105°C的条件下表现出极高的介电强度。该系列产品符合RoHS标准,是一种无液态电解质的设计(干式)解决方案,特别适用于印刷电路板安装。相较于铝电解电容,FFB系列可以承受更高的浪涌电压,为DC滤波及低无功功率应用提供了可靠的选择。
    主要功能与应用领域:
    - 主要用于DC滤波和低无功功率场合。
    - 适用于工业控制、电源管理、逆变器等领域。

    2. 技术参数


    以下是FFB系列的技术规格和性能参数汇总:
    | 参数类型 | 聚酯电介质部分 | 聚丙烯电介质部分 |
    |
    | 额定电压(Vndc) | 75V ~ 400V | 525V ~ 1100V |
    | 最大交流电压(Vrms max.) | 45V ~ 105V | 105V ~ 180V |
    | 电容量范围(Cn) | 6.2μF ~ 110μF | 1.5μF ~ 13μF |
    | 允许公差(K) | ±10% | ±10% |
    | 热阻(Rth) | 15°C/W ~ 45.7°C/W | 15°C/W ~ 45.2°C/W |
    | 最大功耗(Pd) | 根据额定电压公式计算 | 根据额定电压公式计算 |
    介质损耗因子(tgδ0):
    - 聚丙烯:2 × 10⁻⁴,频率低于1 MHz且不随温度变化。
    - 聚酯:具体值见图4第3页。
    工作温度范围:
    - -55°C ~ +105°C,取决于散热条件。
    寿命预期:
    - 根据工作电压和热点温度进行计算。
    - 长期可靠性高,使用寿命理论值超过数万小时。

    3. 产品特点和优势


    FFB系列电容器的主要优势体现在以下几个方面:
    - 可靠性高: 不会发生像铝电解电容器那样的灾难性故障,仅表现为容量下降约2%,而无短路风险。
    - 广泛的应用范围: 支持多种额定电压和电容值,适用于不同的DC滤波需求。
    - 环保设计: RoHS合规材料保证其绿色环保特性。
    - 优越的性能: 比铝电解电容器更适合处理更高水平的瞬时电压冲击。

    4. 应用案例和使用建议


    FFB系列电容器广泛应用于需要DC滤波的场景,例如:
    - 逆变器和整流电路中的DC链路滤波。
    - 工业电机驱动系统的输入/输出滤波。
    使用建议:
    - 在选择具体型号时,需结合实际应用场景匹配相应的额定电压与电容值。
    - 注意电路设计时的散热要求,确保热点温度不超过设计上限。

    5. 兼容性和支持


    FFB系列电容器与其他常见电子元器件高度兼容,适用于标准化PCB设计。制造商提供全方位的技术支持和售后保障服务,帮助用户快速解决问题并提升整体系统性能。

    6. 常见问题与解决方案


    以下是部分常见的用户疑问及其解决方法:
    1. 问题: 容量值下降?
    - 解决方案: 确保电路设计满足散热需求,避免过热运行。
    2. 问题: 温度过高导致失效?
    - 解决方案: 增加外部散热装置或优化电路布局以降低热负荷。
    3. 问题: 使用寿命不足?
    - 解决方案: 参考寿命曲线,调整实际工作电压至推荐值以内。

    7. 总结和推荐


    综上所述,FFB系列电容器凭借其卓越的性能、高可靠性以及广泛的适用范围,成为工业级DC滤波的理想选择。无论是使用寿命还是环保特性,都展现出强大的市场竞争力。因此,强烈推荐这一系列电容器作为高效能应用的首选。
    推荐指数:★★★★★

FFB24E0276K参数

参数
电容值 27μF
容差 ±10%
介电材料 涤纶
额定电压-AC 60V
额定电压-DC 100V
ESR-等效串联电阻 2.5mΩ
长*宽*高 31.1mm*14.6mm*25.7mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FFB24E0276K厂商介绍

AVX公司是一家全球领先的电子元件制造商,专注于生产和供应各种被动电子元件,包括电容器、电感器、滤波器和保护元件等。其产品广泛应用于通信、计算机、消费电子、工业、医疗和汽车等领域。

AVX的主要产品分类包括:
1. 电容器:包括陶瓷电容器、钽电容器、薄膜电容器等。
2. 电感器:包括功率电感器、射频电感器、滤波电感器等。
3. 滤波器:包括EMI滤波器、电源滤波器、音频滤波器等。
4. 保护元件:包括瞬态电压抑制器、气体放电管、保险丝等。

AVX的优势在于:
1. 技术创新:AVX不断研发新技术,提供高性能、高可靠性的产品。
2. 产品多样性:AVX提供广泛的产品线,满足不同客户的需求。
3. 质量控制:AVX严格遵循ISO9001和ISO14001等国际标准,确保产品质量。
4. 全球服务:AVX在全球设有多个销售和服务网点,为客户提供及时的支持。

FFB24E0276K数据手册

厂牌 PDF简要描述 下载
AVX 薄膜电容 AVX FFB24E0276K FFB24E0276K数据手册

FFB24E0276K封装设计

查看详情并下载
Symbol
Footprint
3D Model
