CUT35-522/B

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Baseplate,DC Input Capable,Universal Input 20.4W 3A 5V 3 85V~265V(AC) Fixed 底座安装 122mm*56.5mm*28mm
供应商型号: SG-CUT35-522/B
供应商: 国内现货
标准整包数: 1

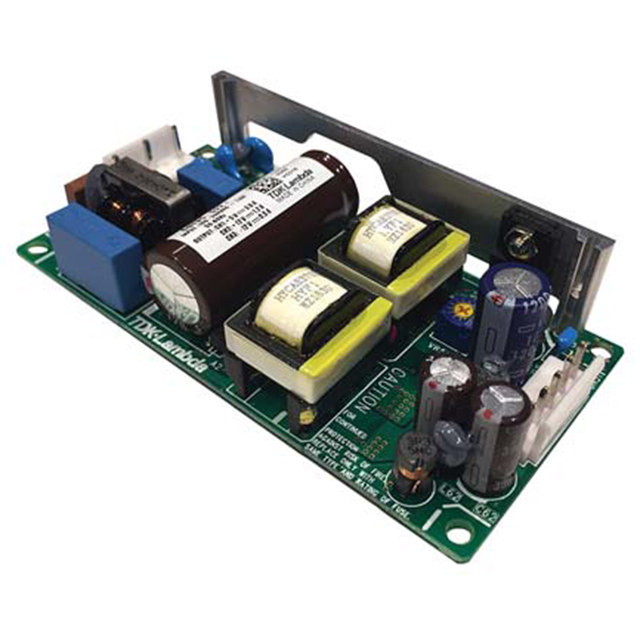

TDK-LAMBDA AC-DC模块 CUT35-522/B

CUT35-522/B概述


    产品简介


    CUT35 系列是 TDK 制造的一款高效能、低剖面的电源供应器,适用于医疗和信息技术(ITE)设备。该系列产品提供了双输出和三输出版本,额定功率为 35W。CUT35 系列采用了紧凑的 2 x 4 x 1.06 英寸的封装尺寸,这使其在空间受限的应用环境中具有明显的优势。CUT35 系列不仅通过了多项安全认证,还拥有三年的保修期,确保了其可靠性和耐用性。

    技术参数


    - 输入电压范围:AC 输入电压范围为 85 至 265VAC,输入频率范围为 47 至 63Hz。对于直流输入,电压范围为 88 至 370VDC(无安全认证)。
    - 启动电流:冷启动时的最大输入电流为 13A(100VAC)和 32A(230VAC)。
    - 效率:在 200VAC 输入时,效率典型值为 81% 至 82%。
    - 保护功能:过电流保护设置为 >105%,过电压保护范围为 V1: 5.7-7.0V,V2: 13.8-16.8V 或 17.2-21.0V。
    - 温度系数:在 -20 至 +70°C 范围内,V1 的温度系数小于 0.02%/°C,V2 和 V3 小于 0.03%/°C。
    - 隔离特性:输入到接地的耐压为 2kVAC,输入到输出的耐压为 3kVAC,输出到接地的耐压为 500VAC。V1 到 V2/V3 的耐压为 500VAC,持续时间 1 分钟。
    - 振动和冲击:非工作状态下,在 10-55Hz 频率范围内可承受 19.6m/s² 的恒定扫描,持续时间 1 分钟,X、Y、Z 方向各 1 小时。冲击测试下,承受小于 196.1 m/s² (20G)。
    - 认证:通过了 IEC/UL/CSA/EN 62368-1 (cTUVus),IEC/UL/CSA/EN 60950-1 (cTUVus),CE 标志,ANSI/AAMI ES60601-1,CSA 60601-1 (cTUVus),IEC/EN 60601-1 (2 x MOOP) 等认证。

    产品特点和优势


    - 紧凑设计:2 x 4 x 1.06 英寸的紧凑尺寸,适用于空间受限的应用环境。
    - 高可靠性:通过了多项国际标准的安全认证,并提供三年保修。
    - 多输出选项:可配置为双输出或单输出,满足不同应用需求。
    - 宽输入电压范围:85-265VAC 的宽输入电压范围使其适应多种电源环境。
    - 强大的保护功能:具备过电流、过电压保护机制,提高了系统的稳定性。
    - 高效率:在典型工作条件下,效率高达 81% 至 82%。

    应用案例和使用建议


    CUT35 系列广泛应用于医疗设备、工业自动化、通信系统等领域。例如,在医疗设备中,它可以作为患者监护仪、超声成像仪的电源。在工业自动化中,可以用于驱动传感器和执行器。为了充分发挥其性能,建议在使用时注意以下几点:
    - 散热管理:由于依赖自然对流冷却,安装时需考虑良好的散热条件,避免高温环境影响其使用寿命。
    - 负载匹配:根据实际需要选择合适的负载匹配,以确保最佳的工作效率。
    - 环境适应性:工作温度范围为 -20°C 至 +70°C(开放框架),确保使用时符合环境要求。

    兼容性和支持


    CUT35 系列产品在与其它医疗及工业设备配合使用时表现出优异的兼容性。制造商提供了全面的技术支持服务,包括产品咨询、故障排查和技术文档支持,用户可以通过访问 https://product.tdk.com/en/power/ 获取更多信息。

    常见问题与解决方案


    1. 问:如何进行系统级的保护设置?
    - 答:遵循产品手册中的过电压和过电流保护设置指南。在设计电路时确保正确配置相关保护装置。
    2. 问:能否在高温环境下长时间工作?
    - 答:尽管有广泛的温度适应能力,但在极高温度环境下使用时需注意散热问题,适当降额使用,保证正常运行。
    3. 问:怎样检测是否存在漏电现象?
    - 答:可通过专门的漏电测试仪器测量其泄漏电流,一般情况下,其泄漏电流应小于 0.3mA(在 265VAC 50Hz 下)。

    总结和推荐


    综上所述,CUT35 系列电源供应器凭借其紧凑的设计、高可靠性、宽输入电压范围及强大的保护功能,在医疗和工业自动化领域中表现出色。强烈推荐该产品作为高性能、低成本的电源解决方案。对于那些寻求高效、可靠电源设备的客户来说,CUT35 系列无疑是一个理想的选择。

CUT35-522/B参数

参数
类型 -
输出电压 5V
最大容性负载 -
输入电压最小值 85V~265V(AC)
散热方式 -
输出总功率 20.4W
特性 Baseplate,DC Input Capable,Universal Input
输出电压组数 3
输出电流最大值 3A
输出方式 Fixed
输入电压最大值 -
开关频率 -
转换效率 -
长*宽*高 122mm*56.5mm*28mm
安装方式 底座安装
应用等级 医疗级,商用级
零件状态 在售
包装方式 散装

CUT35-522/B厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CUT35-522/B数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA CUT35-522/B CUT35-522/B数据手册

CUT35-522/B封装设计

查看详情并下载
Symbol
Footprint
3D Model
