首页  >  产品百科  >  CUS1500M-24

CUS1500M-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 1.5kW开关电源, CUS1500M系列, 24V 直流输出电压 63A输出电流, 1输出点
供应商型号: SG-CUS1500M-24
供应商: 云汉优选
标准整包数: 1

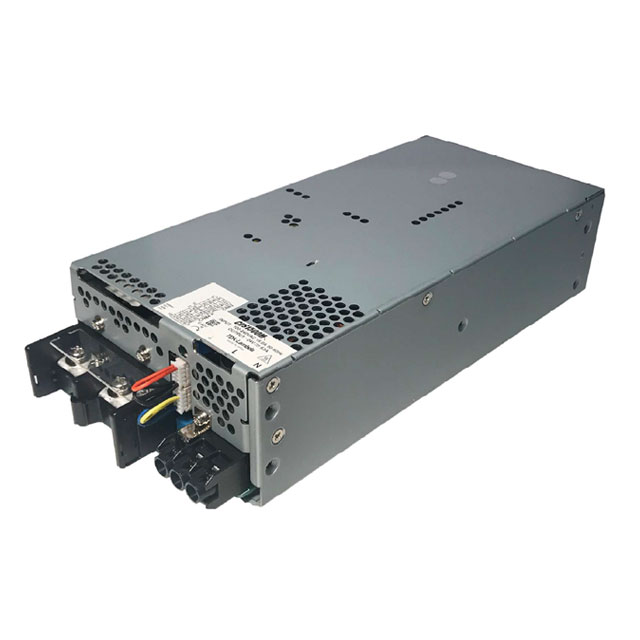

TDK-LAMBDA AC-DC模块 CUS1500M-24

CUS1500M-24概述

    CUS1500M Series 1500W 医用和工业级电源产品手册

    产品简介


    CUS1500M 系列是一款高性能的 1500W AC-DC 电源模块,适用于医疗和工业应用。该系列提供从 12V 到 48V 的多种输出电压选择,满足不同应用场景的需求。CUS1500M 系列不仅通过了严格的 IEC60601-1 3rd Edition(医疗认证)和 IEC62368-1 认证,还符合 EN60601-1-2:2015 第四版的抗干扰要求。此外,它还通过了 EN62477-1 (OVC III) 认证,确保了在各种环境下稳定可靠的工作。

    技术参数


    - 输入范围:85 - 265Vac, 120 - 340Vdc
    - 输入频率:47 - 63Hz
    - 最大输入电流:110/230VAC 下 16 / 8A
    - 冷启动冲击电流:100/200VAC 下 60A
    - 泄漏电流:<300uA
    - 功率因数:0.98 / 0.95 (10/200VAC)
    - 谐波标准:符合 IEC61000-3-2
    - 保持时间:20ms(典型值)
    - 效率:高达 88%
    - 线性调节率:见型号选择器
    - 负载调节率:见型号选择器
    - 外部负载电容:最大 100,000uF
    - 纹波与噪声:见型号选择器
    - 温度系数:<0.02%/°C
    - 过电流保护:>105%,恒流模式,超过 5 秒自动关机
    - 过电压保护:125 - 150%(48V 模型为 115 - 125%),AC 线路复位
    - 过温保护:是,通过重启 AC 电源复位
    - 远程感测:是
    - 远程开关控制:是
    - DC 好/风扇故障信号:隔离开漏信号,在故障时高电平
    - 待机电压:5V 1A 隔离(始终开启)
    - 指示灯:绿色 LED 指示 DC 正常
    - 并联操作:最多五个单元,并参见安装手册
    - 工作温度:-20 到 +60°C(启动时-25°C),50 至 60°C 负载线性降额至 60%
    - 反向气流(/RF):-20 到 +70°C,50 至 70°C 负载线性降额至 50%
    - 存储温度:-30 到 +75°C
    - 湿度(非凝结):工作:20 - 90%,存储:10 - 90%
    - 冷却:内部变速风扇,噪音 <45dBA
    - 海拔高度:5,000 米
    - 耐压:输入对地 2,000Vac(1xMoPP),输入对输出 4,000Vac(2xMoPP),输出对地 1,500Vac(1xMoPP)
    - 绝缘电阻:在 25°C 和 70%RH 下大于 100 MΩ
    - 振动(非运行状态):10 - 55Hz 下 19.6m/s²,扫频 1 分钟,X, Y, Z 方向共 1 小时
    - 冲击:小于 196.1m/s²
    - 重量:3,000 克(典型值)
    - 尺寸:261 x 127 x 63 mm
    - 连接器:螺纹终端输入和输出,信号连接器 JST S10B-PHDSS
    - MTBF:769,670 小时
    - 保修期:7 年

    产品特点和优势


    CUS1500M 系列具有以下显著特点和优势:
    - 低噪音风扇:最大噪音 <45dBA,适合需要安静操作的环境。
    - 医疗认证:通过了严格的 IEC60601-1 3rd Edition 认证,满足医疗设备的要求。
    - 电磁兼容性:符合 Class B 放射和传导 EMI 标准。
    - 紧凑设计:尺寸仅为 127 x 63 x 261mm,节省空间。
    - 七年质保:提供长期可靠的保障。
    - 适合 B 和 BF 等级设备:适用于多种医疗和工业设备。
    - 简化系统合规性:符合 EN60601-1-2:2015 版本 4 的抗干扰要求。
    - 节约成本:拥有较低的拥有成本。
    - 并联操作:最多可连接五个单元以增加输出功率。

    应用案例和使用建议


    CUS1500M 系列广泛应用于医疗设备、工业自动化、测试与测量仪器等领域。例如,在医疗设备中,它可以作为监护仪、呼吸机等高精度设备的供电电源。在工业自动化中,可以用于驱动机器人手臂和传感器网络。
    使用建议:
    - 在高湿度环境中使用时,应注意湿度对绝缘性能的影响。
    - 在进行多单元并联操作时,确保所有单元的输出电压和电流相匹配。
    - 长时间满负荷运行时,应考虑散热措施,防止过热。

    兼容性和支持


    CUS1500M 系列电源模块与其他标准设备兼容,支持 IEC60601-1、IEC62368-1、60950-1、EN62477-1 (OVC III) 等认证。此外,制造商提供了详尽的技术支持和售后服务,包括网站上的详细规格文档、测试方法和安装手册。

    常见问题与解决方案


    - 问题:电源启动时噪音较大。
    - 解决方案:检查电源模块的安装位置,避免靠近敏感设备;检查风扇是否正常工作。
    - 问题:设备出现过电压报警。
    - 解决方案:检查输入电压是否稳定,确保电源在规定范围内工作。
    - 问题:电源无法启动。
    - 解决方案:检查输入电缆连接是否牢固,确认电源接通后重启。

    总结和推荐


    CUS1500M 系列 1500W 医用和工业级电源模块凭借其出色的性能、可靠性以及广泛的适用范围,在医疗和工业设备中表现优异。其独特的功能和优势使其成为市场上同类产品中的佼佼者。推荐在需要高可靠性、稳定性和电磁兼容性的应用场景中选用 CUS1500M 系列电源模块。

CUS1500M-24参数

参数
输出电压组数 1
转换效率 88%(Typ.)
输入电压最大值 -
输出电流最大值 63A
类型 -
输出总功率 1.512KW
开关频率 -
散热方式 -
特性 Adjustable Output,Remote On/Off,Remote Sense,Standby Output
最大容性负载 -
输出方式 Fixed
输出电压 24V
输入电压最小值 85V~265V(AC),120V~340V(DC)
长*宽*高 261mm*127mm*63mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

CUS1500M-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

CUS1500M-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA CUS1500M-24 CUS1500M-24数据手册

CUS1500M-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4634
20+ ¥ 3537
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4634
