ZWS50BAF-5/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 50W开关电源, 5V 直流输出电压 10A输出电流, 1输出点
供应商型号: 1263503
供应商: 欧时
标准整包数: 1

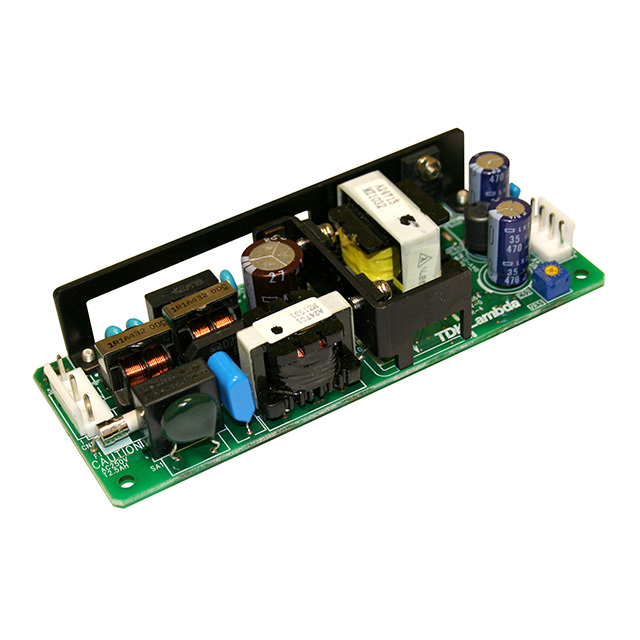

TDK-LAMBDA AC-DC模块 ZWS50BAF-5/A

ZWS50BAF-5/A概述

    # TDK-Lambda ZWS-BAF 系列电源产品技术手册

    产品简介


    TDK-Lambda 的 ZWS-BAF 系列是为全球应用设计的高效能电源模块,提供 50W 到 300W 的单输出功率解决方案。这一系列的产品以其低功耗和高可靠性著称,广泛应用于工业自动化、通信系统、医疗设备等领域。

    技术参数


    以下是 ZWS-BAF 系列的主要技术参数:
    | 参数 | 规格 |

    | 输入电压范围(交流) | 85 - 265VAC (47-63Hz) |
    | 输入电压范围(直流) | 120 - 370VDC |
    | 输入电流(典型值) | 0.45A/0.25A (3V 模型),最大 3.7A |
    | 输入浪涌电流(冷启动) | 14A/28A - 28A |
    | 功率因数 (PF) | 0.96/0.85 - 0.98/0.93 |
    | 温度系数 | <0.02%/°C |
    | 保持时间(典型值) | 20ms(100Vac 全负载) |
    | 泄漏电流 | 最大 0.4mA |
    | 隔离电压 | I/P to Gnd: 2kVAC (10mA),I/P to O/P: 3kVAC (10mA),O/P to Gnd: 500VAC (20mA) |
    | 防震性 | 10-55Hz,19.6m/s² |
    | 冲击性 | <196.1 m/s |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark |
    | 导电和辐射EMI | EN55011 / EN55022-B, FCC-B, VCCI-B |
    | 免疫性 | IEC61000-6-2;IEC61000-4-2, -3, -4, -5, -6, -8, -11 |
    | 尺寸(W x H x D) | 50x26x132mm - 84x42x180mm |
    | 重量 | 165g - 540g |

    产品特点和优势


    ZWS-BAF 系列电源产品具备以下独特功能和优势:
    - 长寿命电容器:高达10年的电容器寿命,确保长期稳定运行。
    - 5年质保:降低整体拥有成本。
    - 自然对流冷却:便于使用和安装。
    - 低输入电流:减少对电网的冲击。
    - 高性能:达到85%-91%的转换效率。
    - 严格测试:通过各种标准的安全认证。

    应用案例和使用建议


    应用案例
    - 工业自动化:适用于需要可靠电源供应的工厂环境。
    - 通信系统:适用于基站等通信设备的电源供应。
    - 医疗设备:为各种医疗仪器提供稳定的电源。
    - LED照明:适合大型照明系统的电源供应。
    使用建议
    - 散热设计:建议在高温环境下使用时增加散热片或强制风冷。
    - 线路布局:合理规划电路板上的走线,以减少电磁干扰。
    - 定期维护:根据产品手册定期检查电源模块,确保安全运行。

    兼容性和支持


    ZWS-BAF 系列电源模块设计与多种设备兼容,提供广泛的技术支持和维护服务。例如,通过选择不同的选项(如远程开关控制),可以根据具体需求定制电源模块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源模块过热 | 加装散热片或改进通风条件 |
    | 输出电压不稳定 | 检查输入电压和负载是否符合规定 |
    | 效率低下 | 重新设计电路布局或增加冷却措施 |

    总结和推荐


    综上所述,TDK-Lambda 的 ZWS-BAF 系列电源模块凭借其长寿命电容器、低输入电流和高效的能量转换能力,在众多应用场合中表现出色。特别是其广泛的温度适应能力和可靠的安全认证,使其成为工业和医疗领域的理想选择。强烈推荐使用这一系列电源模块。
    最终结论:强烈推荐使用 TDK-Lambda 的 ZWS-BAF 系列电源模块。

ZWS50BAF-5/A参数

参数
输出电压组数 1
输出方式 Fixed
转换效率 82%,84%
输出总功率 50W
散热方式 -
输出电流最大值 10A
输出电压 5V
输入电压最小值 85V~265V(AC)
输入电压最大值 370V(DC)
类型 -
特性 Adjustable Output,PFC,Universal Input
最大容性负载 -
开关频率 -
长*宽*高 162mm(长度)*60mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS50BAF-5/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS50BAF-5/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS50BAF-5/A ZWS50BAF-5/A数据手册

ZWS50BAF-5/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 101.2689 ¥ 855.7223
10+ $ 97.2192 ¥ 821.5022
50+ $ 94.7765 ¥ 800.8613
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 855.72
