ZWS10B-5

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 10W开关电源, 5V 直流输出电压 2A输出电流, 1输出点
供应商型号: CSJ-ST61225538
供应商: 海外现货
标准整包数: 1

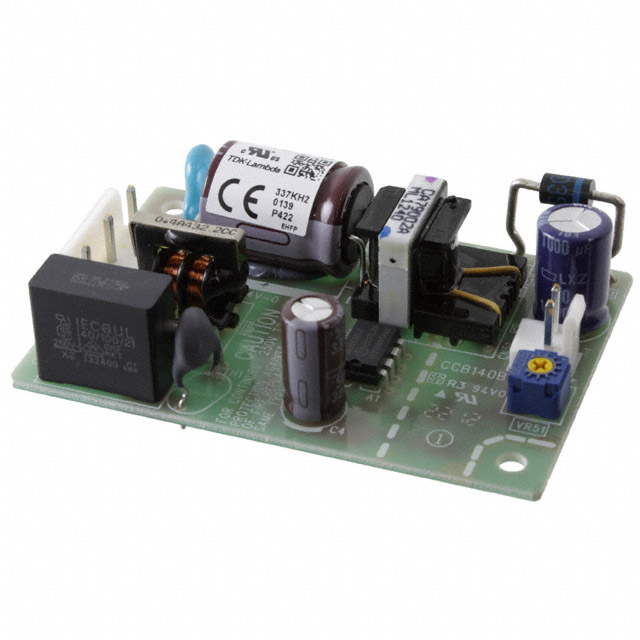

TDK-LAMBDA AC-DC模块 ZWS10B-5

ZWS10B-5概述


    产品简介


    ZWS10-30B 系列是一款高性能的单输出电源适配器,适用于各种工业应用场合。该系列产品涵盖从10W到30W的功率范围,能够为各种小型电子设备提供稳定可靠的电力供应。该系列电源的特点是输入电压范围宽广(85-265VAC),并且具有极低的待机功耗(小于0.5W),从而有效节省能源并减少对环境的影响。此外,该系列电源具有10年的电容器寿命,显著延长了设备的使用寿命。

    技术参数


    | 参数 | ZWS10B | ZWS15B | ZWS30B |
    ||
    | 输入电压范围 (VAC) | 85 - 265 | 85 - 265 | 85 - 265 |
    | 输入电流 (100/200VAC) | 0.25/0.13 | 0.34/0.17 | 0.65/0.35 |
    | 启动电流 (100/200VAC) | 15 / 30
    | 待机功率损耗 (W) | 0.2W | 0.2W | 0.5W |
    | 泄漏电流 (100/200VAC) | <150uA/300uA
    | 工作温度范围 (℃) | -10 to +70 | -10 to +70 | -10 to +70 |

    产品特点和优势


    1. 宽泛的输入电压范围:从85VAC到265VAC,使得该系列电源能够适应各种不同的电源环境,无论是家庭用电还是工业用电,都能够稳定运行。
    2. 高可靠性:具备10年电容器寿命,可以显著降低维护成本和停机时间。
    3. 小尺寸设计:紧凑的设计使其易于安装在有限的空间内,非常适合应用于空间受限的设备。
    4. 长保修期:提供长达5年的质保期,增强了用户的信心。
    5. 超低待机功耗:<0.5W的待机功耗使得产品在不使用时更加节能,有利于环保。

    应用案例和使用建议


    应用案例
    ZWS10-30B 系列电源广泛应用于各类电子设备,如通信设备、医疗仪器、监控系统、智能家居设备等领域。例如,在智能家居设备中,ZWS10B-12 模型可用于安防摄像头,提供稳定的12VDC电源供应,确保摄像头在不同环境下都能正常工作。
    使用建议
    1. 在使用过程中,建议根据实际负载情况调整输入电压,以达到最佳效率。
    2. 在环境温度较高时,建议采取适当的散热措施,以保证电源的正常工作。
    3. 定期检查电源连接,确保接线牢固可靠,防止接触不良引发的安全隐患。

    兼容性和支持


    ZWS10-30B 系列电源可与多种电子设备兼容,其标准化的2针输出接口便于快速集成。对于用户提供技术支持,包括详尽的产品手册和在线应用指南。如有任何疑问或需要进一步的技术支持,用户可以通过TDK官网获取相关信息。

    常见问题与解决方案


    1. 问题:电源启动电流过大
    - 解决方案:建议调整输入电压至合理范围,同时考虑安装合适的保护电路以减少启动电流冲击。
    2. 问题:输出电压不稳定
    - 解决方案:确认负载是否符合电源的额定输出要求,若超出范围则需更换相应功率的电源。
    3. 问题:泄漏电流超标
    - 解决方案:检查电源与负载之间的接线是否有短路或接地不良的情况,及时进行修复或更换受损部件。

    总结和推荐


    综上所述,ZWS10-30B 系列电源适配器以其广泛的输入电压范围、高可靠性、小体积和长保修期等特性,成为了市场上极具竞争力的产品。它不仅适用于各类工业设备,还广泛应用于消费电子领域。强烈推荐给需要稳定、高效电源供应的用户和设备制造商。

ZWS10B-5参数

参数
输入电压最大值 370V
最大容性负载 -
输出总功率 10W
输出方式 Pin Terminal Block
开关频率 -
输出电压 5V
类型 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最小值 85V~265V(AC)
转换效率 78%
输出电流最大值 2A
输出电压组数 1
散热方式 No
长*宽*高 73.5mm*50mm*22mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS10B-5厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS10B-5数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS10B-5 ZWS10B-5数据手册

ZWS10B-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
