KAS4-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 4W开关电源, 12V 直流输出电压 330mA输出电流, 1输出点
供应商型号: 285-2789-ND
供应商: Digi-Key
标准整包数: 1

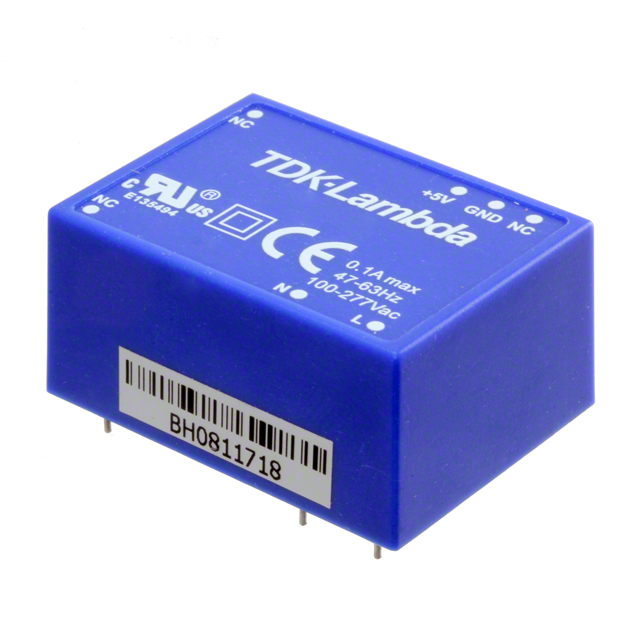

TDK-LAMBDA AC-DC模块 KAS4-12

KAS4-12概述

    KAS Series 电源模块技术手册

    1. 产品简介


    KAS 系列是 2 至 4 瓦的宽输入范围交流直流电源模块,专为 PCB 安装设计。该系列提供多种输出电压,适用于广泛的工业、医疗和通信设备。产品具备高效率、低待机电流消耗、宽工作温度范围等特性,使其成为严苛应用场合的理想选择。

    2. 技术参数


    | 参数 | KAS2 | KAS4 |
    |
    | 输入电压范围 | 90-305VAC 或 120-430VDC | 90-305VAC 或 120-430VDC |
    | 启动电流限制 (115/230VAC) | 30/50A | 15/25A |
    | 输入电流 (115/230VAC) | 75/55mA | 110/70mA |
    | 待机电流 | <0.3W | <0.3W |
    | 推荐外部保险丝 | 3.15A 慢速熔断型 | 3.15A 慢速熔断型 |
    | 温度系数 | ±0.02%/°C | ±0.02%/°C |
    | 电压设定精度 | ±6% | ±2% |
    | 最小负载 | 无 | 无 |
    | 过流保护 | 断续模式,自动恢复 | 断续模式,自动恢复 |
    | 过压保护 | 无 | 无 |
    | 保持时间 (115/230VAC) | >15ms | >15ms |
    | 泄漏电流 (触点) | <0.25mA (240VAC) | <0.25mA (240VAC) |
    | 工作温度 | -40°C 到 +80°C,60°C 到 80°C 降额 | -40°C 到 +70°C,50°C 到 70°C 降额 |
    | 储存温度 | -40°C 到 +85°C | -40°C 到 +85°C |
    | 湿度 | 10% 到 95% RH (非冷凝) | 10% 到 95% RH (非冷凝) |
    | 散热方式 | 自然对流散热 | 自然对流散热 |
    | 耐压测试 | 输入到输出:3kVAC | 输入到输出:3kVAC |
    | 免疫能力 | EN55024 | EN55024 |
    | 安全认证 | UL/CSA/IEC/EN 60950-1, IEC/EN 60335-1 | UL/CSA/IEC/EN 60950-1, IEC/EN 60335-1 |
    | 辐射和传导电磁干扰 | EN55032 Class B | EN55032 Class B |
    | 重量 | 19.9g | 26g |
    | 尺寸 (LxWxH) | 1.12 x 1.02 x 0.67" (28.5 x 25.8 x 17.0 mm) | 1.46 x 1.08 x 0.69" (37.0 x 27.5 x 17.5 mm) |

    3. 产品特点和优势


    - 宽输入电压范围:90-305VAC 或 120-430VDC,适合全球不同地区的电网标准。
    - 无需接地线:符合 Class II 设计,简化安装。
    - 高效率和低待机电流:确保能源效率的同时减少功耗。
    - 宽温度范围:可在 -40°C 到 +80°C 的环境下工作,适应严苛的环境条件。
    - 安全认证:通过多项国际安全认证,确保产品可靠性。

    4. 应用案例和使用建议


    KAS 系列广泛应用于工业控制、医疗设备、通信系统等领域。例如,在某些工业控制系统中,这些模块可用于提供稳定可靠的电源。为了保证最佳性能,建议遵循手册中的连接建议,确保合适的外部滤波和散热措施。

    5. 兼容性和支持


    - 兼容性:KAS 系列可与其他标准 PCB 组件无缝集成,适用于各种尺寸的电路板。
    - 技术支持:厂商提供详尽的技术支持和保修服务,确保用户在安装和使用过程中得到及时帮助。

    6. 常见问题与解决方案


    1. 启动电流过高:确认电路中安装了适当的外部 NTC 热敏电阻。
    2. 电压调节不准确:检查外部线路是否有过载情况。
    3. 电源模块过热:确保良好的空气流通并避免过载运行。

    7. 总结和推荐


    KAS 系列作为高性能的交流直流电源模块,具有出色的电气特性和广泛的应用范围。其高效能、低功耗和宽温度范围等特点使其在市场上具有很高的竞争力。推荐此系列产品用于需要稳定可靠电源供应的应用场景。

KAS4-12参数

参数
输出方式 Fixed
输出电压 12V
输出电流最大值 333mA
散热方式 -
开关频率 -
转换效率 76%
输入电压最小值 90V~305V(AC)
类型 -
输入电压最大值 -
最大容性负载 -
输出总功率 4W
输出电压组数 1
特性 -
长*宽*高 37mm(长度)*27.5mm(宽度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

KAS4-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

KAS4-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA KAS4-12 KAS4-12数据手册

KAS4-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.284 ¥ 203.2267
10+ $ 22.1728 ¥ 185.5586
25+ $ 20.4568 ¥ 171.1978
50+ $ 19.8122 ¥ 165.8034
