ZWQ 130 5224/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 130W开关电源, 5 V dc, ±12 V dc, ±24 V dc输出电压 2 A, 4 A, 15 A输出电流, 4输出点
供应商型号:
供应商:
标准整包数: 0

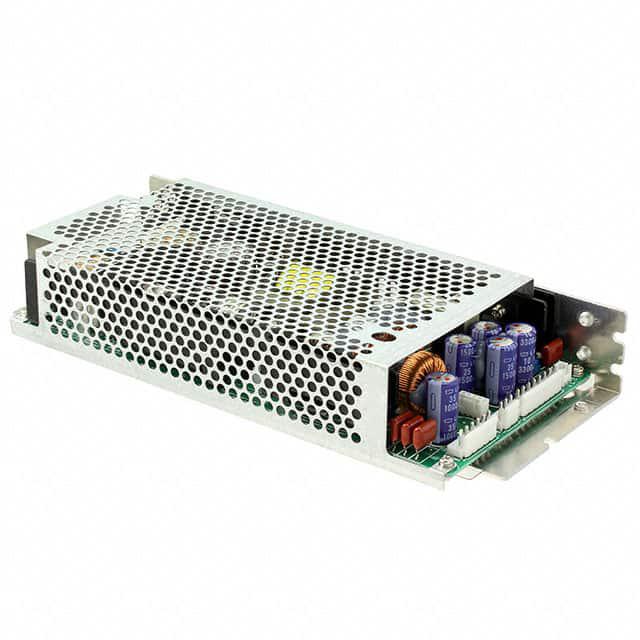

TDK-LAMBDA AC-DC模块 ZWQ 130 5224/A

ZWQ 130 5224/A概述

    ZWQ Series Quad Output Power Supplies

    产品简介


    ZWQ系列是一款高效能的四输出电源适配器,适用于多种工业应用场景。该系列提供从80W到170W的功率等级,适用于各种需要多路独立电源输出的设备。主要功能包括宽电压输入范围(85-265VAC)、功率因数校正、浮动可调第四输出、低外形设计等。其应用领域广泛,包括工业自动化、通讯设备、测试仪器和医疗设备等。

    技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 85-265VAC (47-63Hz), 120-370VDC |
    | 输入电流 | 1.6 / 0.8A, 2.6 / 1.3A |
    | 冲击电流 | 14/28A |
    | 效率(典型) | 72% |
    | 最大输出功率(自然冷却) | 80W, 130W |
    | 最大输出功率(强制冷却) | 104W, 88.7W, 104W, 170W, 149.6W, 170W, 170W |
    | 过载保护 | >109W, >93W, >109W, >173W, >152W, >173W, >173W |
    | 最小负载 | V1: 0.9A 自然冷却, 1.4A 强制冷却;V1: 1.5A 自然冷却, 2.1A 强制冷却 |
    | 输出电压精度 | ±5% for V2 and V3 |
    | 持续时间 | 20ms |
    | 泄漏电流 | 0.75mA最大,100VAC时0.2mA(典型),230VAC时0.44mA(典型) |
    | 工作温度(自然冷却) | -10°C 至 60°C,40°C至60°C线性降额至50%负载 |
    | 工作温度(强制冷却) | -10°C 至 70°C,50°C至70°C线性降额至50%负载 |
    | 存储温度 | -30°C至+85°C |
    | 湿度 | 操作:30%-90%RH;非操作:10%-95%RH |
    | 绝缘耐压 | 输入至接地:2kVAC,输入至输出:3kVAC,输出至接地:500VAC |
    | 隔离电阻 | 25°C及70%RH下>100MΩ,输出至接地:500VDC |
    | 振动 | 非操作条件下10-55Hz扫频,1分钟,XYZ轴1小时,19.6m/s² |
    | 冲击 | <196.1 m/s² |
    | 安全认证 | IEC/UL/CSA/EN62368-1, 60950-1, CE标志 |
    | 传导和辐射EMI | EN55011, EN55022-B, FCC Class B, VCCI-B |
    | 免疫性 | EN61000-4-2,-3,-4,-5,-6,-8,-11 |

    产品特点和优势


    ZWQ系列电源具有多个独特的功能和优势。首先,它支持85-265VAC的宽输入电压范围,能够在全球不同地区的电网电压下稳定运行。其次,该系列采用了功率因数校正技术,有效提高了能效和稳定性。此外,其浮动可调第四输出提供了更多的灵活性,适用于复杂的电路设计。最后,它的低外形设计使其易于安装在空间有限的应用环境中。

    应用案例和使用建议


    ZWQ系列被广泛应用于工业自动化控制系统、通讯设备和医疗仪器等场合。例如,在自动化控制领域,可以用于驱动伺服电机、PLC和其他控制设备。在使用时,建议根据实际应用场景选择适当的冷却方式(自然冷却或强制冷却),并确保系统符合相关安全和电磁兼容标准。

    兼容性和支持


    ZWQ系列支持AC输入的安全认证,并且可以与多种其他电子元器件兼容。制造商提供了详细的安装手册和技术支持服务,确保用户能够顺利地进行安装和调试。

    常见问题与解决方案


    1. 问:电源启动时为什么会有较大的冲击电流?
    答:冲击电流是电源启动瞬间的正常现象,通常可以通过安装适当容量的电容来缓解。

    2. 问:如何避免过载运行导致的损坏?
    答:遵循手册中的操作规范,合理分配负载,并定期检查系统的散热情况。

    总结和推荐


    综上所述,ZWQ系列电源具备广泛的输入电压范围、高效的功率因数校正、灵活的输出配置和坚固耐用的设计。这些特性使得它成为工业应用中的理想选择。强烈推荐该产品给需要高可靠性和多功能性的工程师和设计师。

ZWQ 130 5224/A参数

参数
转换效率 72%
类型 -
输入电压最小值 85V~265V(AC)
输出电压 5V
特性 Adjustable Output,PFC,Universal Input
输出电流最大值 4A
开关频率 -
输入电压最大值 370V(DC)
输出电压组数 4
散热方式 -
最大容性负载 -
输出方式 Fixed
输出总功率 170W
长*宽*高 225mm*35mm*35mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWQ 130 5224/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWQ 130 5224/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWQ 130 5224/A ZWQ 130 5224/A数据手册

ZWQ 130 5224/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
