首页  >  产品百科  >  ZWS100BAF-12/A

ZWS100BAF-12/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 102W开关电源, 12V 直流输出电压 8.5A输出电流, 1输出点
供应商型号: 967-ZWS100BAF-12/A
供应商: Mouser
标准整包数: 1

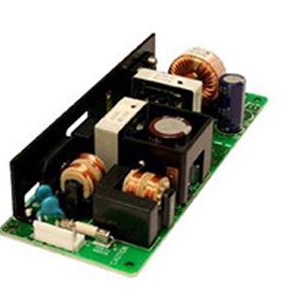

TDK-LAMBDA AC-DC模块 ZWS100BAF-12/A

ZWS100BAF-12/A概述

    ZWS-BAF Series 电源适配器技术手册

    产品简介


    ZWS-BAF系列电源适配器是一款专为全球市场设计的高效、可靠的小型电源模块。此系列包含从50W到300W的多种型号,适用于工业控制、通信系统、医疗设备等多种应用场景。其特点是高效率、低待机功耗、高可靠性及宽输入电压范围,可适应各种复杂的工作环境。

    技术参数


    以下是各型号的详细技术参数:
    | 型号 | 功率(W) | 输出电压(V) | 最大输出电流(A) | 效率(%) | 涟波与噪声(mv pk-pk) | 线性调节(mV) | 负载调节(mV) | 最大输出功率(W) |
    |
    | ZWS50BAF-3 | 33 | 3.3 (2.97-3.63) | 10 | 78 | 160 | 40 | 20 | 33.0 |
    | ZWS50BAF-5 | 50 | 5 (4.5-5.5) | 10 | 84 | 160 | 40 | 20 | 50.0 |
    | ZWS50BAF-12 | 51.6 | 12 (10.8-13.2) | 4.3 | 85 | 180 | 96 | 48 | 51.6 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    - 长寿命电容:本系列电源适配器采用了具有长达10年寿命的电解电容器,保证了产品的长期稳定性。
    - 五年保修:提供长达五年的质保期,增强了客户的信心。
    - 自然对流冷却:无需额外风扇,降低了噪音并提高了系统的整体可靠性。
    - 高可靠性:通过了多项国际安全认证(如IEC/EN/UL/CSA60950-1等),确保了其在全球范围内的使用安全性。

    应用案例和使用建议


    ZWS-BAF系列广泛应用于工业自动化设备、电信基站、数据中心等场合。例如,在某些通信基站中,它被用来为基站的无线传输单元提供稳定的直流电源。在使用过程中,建议客户根据实际需求选择合适的型号,并注意散热管理以延长使用寿命。特别是在高负载环境下,应考虑使用强制风冷以保持最佳性能。

    兼容性和支持


    ZWS-BAF系列与大多数主流电子元器件兼容,便于集成到现有系统中。此外,TDK-Lambda公司提供了详尽的技术支持服务,包括安装指导、故障排除和定期维护等,确保客户能够充分利用产品性能。

    常见问题与解决方案


    - Q: 如何连接远程开关功能?
    - A: 可通过选配/ R选项来实现远程控制功能,具体接线方式请参考手册中的“Option Description”章节。

    - Q: 在高温环境下如何降低温度影响?
    - A: 建议增加散热措施,如使用外部散热片或风扇,确保在规定的工作温度范围内运行。

    总结和推荐


    综上所述,ZWS-BAF系列电源适配器以其出色的稳定性和广泛的适用性,在众多同类产品中脱颖而出。它不仅能满足当前市场需求,还具备良好的扩展性和升级潜力,非常适合需要高性能、高可靠性的应用场景。强烈推荐给需要高效能电源解决方案的用户。

ZWS100BAF-12/A参数

参数
散热方式 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输出电流最大值 8.5A
最大容性负载 -
输出总功率 102W
输入电压最小值 85V~265V(AC)
输出电压组数 1
转换效率 86%,88%
类型 -
输出电压 12V
输出方式 Fixed
输入电压最大值 370V(DC)
开关频率 -
长*宽*高 185mm(长度)*72mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS100BAF-12/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS100BAF-12/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS100BAF-12/A ZWS100BAF-12/A数据手册

ZWS100BAF-12/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.374 ¥ 949.5603
10+ $ 110.322 ¥ 932.2209
25+ $ 97.2405 ¥ 821.6822
50+ $ 94.5 ¥ 798.525
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 949.56
