ZWS100BAF-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 103W开关电源, 24V 直流输出电压 4.3A输出电流, 1输出点
供应商型号: CSJ-ST64836245
供应商: 海外现货
标准整包数: 1

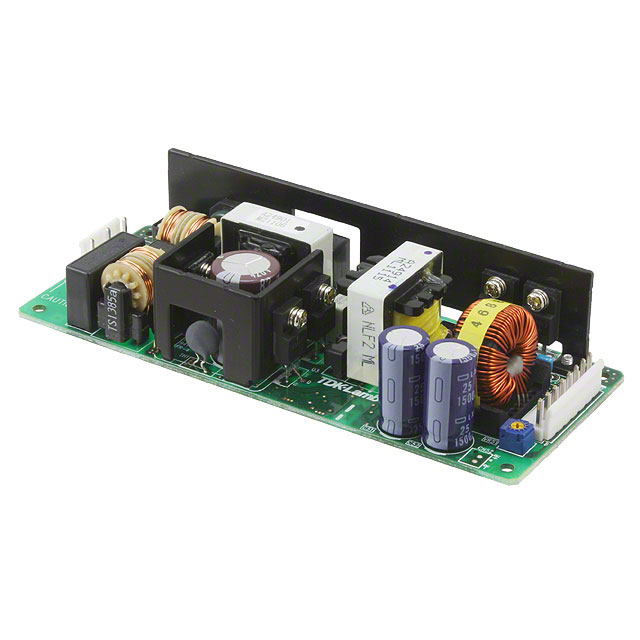

TDK-LAMBDA AC-DC模块 ZWS100BAF-24

ZWS100BAF-24概述

    ZWS-BAF系列电源产品概述

    1. 产品简介


    ZWS-BAF系列电源是TDK-Lambda公司生产的一款高效能单输出电源。该系列覆盖了从50W到300W的输出功率范围,适用于各种工业自动化、通信设备、仪器仪表等领域。其主要特点包括长寿命的电容设计、主动式功率因数校正以及优秀的散热系统,使其成为需要高性能稳定供电的理想选择。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 85-265VAC (47-63Hz) |
    | 直流输入电压范围 | 120-370VDC |
    | 输入电流(典型值) | 0.25-3.7A |
    | 瞬态输入电流 | 14-28A |
    | 功率因数 | 0.85-0.98 |
    | 温度系数 | <0.02%/°C |
    | 存储温度 | -30°C至+75°C |
    | 振动抗性 | 10-55Hz, 19.6m/s² |
    | 冲击抗性 | <196.1 m/s |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark |

    3. 产品特点和优势


    - 长寿命电容:采用长达10年的电容寿命设计,有效提升现场应用的可靠性。
    - 高效率:最大效率达到91%,显著减少能量损耗。
    - 低运行成本:提供5年质保,降低用户的总体拥有成本。
    - 便利性:采用自然对流冷却方式,无需额外风扇,易于使用和安装。

    4. 应用案例和使用建议


    - 工业自动化:ZWS-BAF系列电源广泛应用于自动化生产线上的各种设备。例如,在伺服电机控制单元中,可以确保稳定的电力供应。
    - 通信设备:该系列产品同样适用于通信基站,能够为通信设备提供可靠、高效的电力供应。
    - 测试设备:对于测试设备来说,稳定且可靠的电源供应至关重要。ZWS-BAF系列的高效率和稳定性使其成为一个优秀的选择。
    使用建议:
    - 在高温环境下,应考虑使用强制风冷或选择更大功率的型号以确保系统正常运行。
    - 遵循安装指南中的推荐尺寸和间距,确保良好的通风散热效果。

    5. 兼容性和支持


    - 兼容性:本系列电源可与其他电子设备无缝对接,特别是那些需要稳定的直流输出的设备。
    - 技术支持:TDK-Lambda提供全面的技术支持和售后服务,包括产品选型指导、安装和使用培训以及售后维修服务。

    6. 常见问题与解决方案


    - Q1: 电源启动时是否有大电流冲击?
    - A1: 是的,为了限制启动时的电流冲击,所有型号均采用了软启动设计。在操作时,建议按照手册中的步骤进行逐步启动。

    - Q2: 电源在低温环境下能否正常工作?
    - A2: 电源在-10°C到+70°C的工作温度范围内均有出色表现。如果在极端低温环境下使用,可能需要额外的加热措施来保证系统的稳定运行。

    7. 总结和推荐


    ZWS-BAF系列电源凭借其卓越的性能和可靠性,在多种工业应用场景中表现优异。其长寿命电容、高效率、低运行成本和简便的操作方式,使得它在市场上具有很强的竞争优势。强烈推荐使用这款电源产品,特别是在需要高可靠性供电的应用场合。

ZWS100BAF-24参数

参数
输出电压组数 1
类型 -
最大容性负载 -
输入电压最小值 85V~265V(AC)
输入电压最大值 370V
输出电压 24V
转换效率 89%
输出总功率 103.2W
开关频率 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
散热方式 No
输出方式 Pin Terminal Block
输出电流最大值 4.3A
长*宽*高 185mm(长度)*45mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS100BAF-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS100BAF-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS100BAF-24 ZWS100BAF-24数据手册

ZWS100BAF-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
