ZWS30B-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 30W交直流电源, ZWS-B系列, 12V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: CSJ-ST62318622
供应商: 海外现货
标准整包数: 1

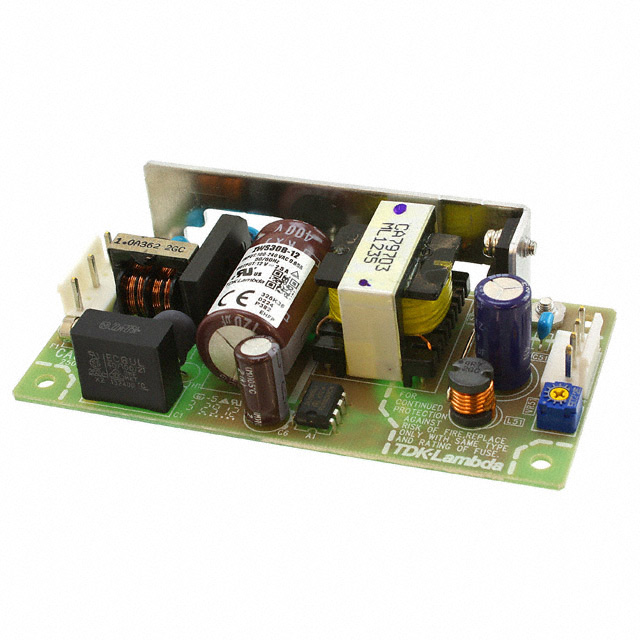

TDK-LAMBDA AC-DC模块 ZWS30B-12

ZWS30B-12概述


    产品简介


    ZWS10-30B系列 是一款高可靠性单输出电源供应器,提供10W至30W的功率输出。这一系列电源适配器专为需要高效率和紧凑设计的应用而设计,适用于广泛的工业和消费电子领域,如医疗设备、通信设备、自动化控制和家用电器等。本系列产品具备通用输入电压范围(85-265VAC),确保在不同地区和应用场合下的稳定运行。

    技术参数


    - 输入电压范围:85 - 265VAC (47 - 63Hz),120 - 370VDC
    - 输入电流:
    - 100VAC: 0.25A (ZWS10B), 0.34A (ZWS15B), 0.65A (ZWS30B)
    - 200VAC: 0.13A (ZWS10B), 0.17A (ZWS15B), 0.35A (ZWS30B)
    - 空载功耗:通常为0.2W,最大为0.5W
    - 泄漏电流:100VAC: <150μA; 200VAC: <300μA
    - 温度系数:<0.02%/°C
    - 过电流保护:>105%最大电流额定值
    - 保持时间(典型值):100VAC时为20ms
    - 工作温度范围:-10至+70°C,强制空气冷却时可达+70°C
    - 储存温度范围:-30至+75°C
    - 湿度范围(非冷凝):操作时30-90%RH,存储时10-90%RH
    - 隔离电压:输入到地2kVAC,输入到输出3kVAC,输出到地500VAC
    - 隔离电阻:25°C及70%RH下>100MΩ
    - 振动(非运行):10-55Hz(1分钟扫频),19.6m/s²恒定,X, Y, Z轴各1小时
    - 冲击:<196m/s²
    - 安全认证:IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark
    - 传导与辐射EMI:EN55011 / EN55022-B, FCC-B, VCCI-B
    - 电磁抗扰度:IEC61000-4-2 (lv 4), -3 (lvl 3), -4 (lvl 4), -5 (lvl 4), -6 (lvl 3), -8 (lvl 4), -11
    - 重量:约45g (ZWS10B), 55g (ZWS15B), 105g (ZWS30B)
    - 尺寸:50 x 22 x 73.5mm (ZWS10B), 50 x 22 x 87.5mm (ZWS15B), 50 x 26.5 x 105mm (ZWS30B)
    - 保修期:五年

    产品特点和优势


    ZWS10-30B系列拥有多种独特功能,确保在苛刻环境下的稳定性和可靠性:
    - 宽输入电压范围:适应全球各地的电网标准。
    - 低空载功耗:小于0.5W,有助于节能和降低运营成本。
    - 长电容器寿命:达到10年使用寿命,延长产品整体寿命。
    - 过电流保护:超过最大电流105%,确保电路安全。
    - 紧凑设计:适合空间有限的应用环境。
    - 高效率:最高可达86%,确保电力转换的最大效率。
    - 五年质保:提供长期使用保障。

    应用案例和使用建议


    ZWS10-30B系列广泛应用于各种行业,如医疗设备、通信基站、智能家居和工业控制系统。例如,在家庭医疗监测系统中,这些电源供应器可以确保设备在各种电网条件下的稳定运行。在通讯基站中,它们可用于备份电源系统,确保数据传输的连续性。为了充分利用这些优势,建议在设计系统时考虑以下几点:
    - 在选择型号时根据具体应用所需的功率进行选择。
    - 考虑到可能的电压波动,确保正确选择型号以避免过压或欠压现象。
    - 在高湿度环境中使用时,确保良好的通风,以防止湿度过高导致的腐蚀或其他问题。

    兼容性和支持


    ZWS10-30B系列电源供应器设计具有广泛的兼容性,可与市场上大多数电子设备兼容。TDK公司提供了详尽的技术支持和售后服务,包括技术文档、用户指南和在线咨询服务,以确保用户能够轻松使用并解决任何潜在问题。此外,还可以访问公司网站以获取最新的产品规格和详细信息。

    常见问题与解决方案


    以下是一些常见的用户问题及其解决方案:
    - 问题:设备无法启动
    - 解决办法:检查输入电压是否符合要求,确认连接无误且插头插入稳固。

    - 问题:输出电压不稳定
    - 解决办法:检查是否有外部干扰源影响电源供应器,重新调整设备位置以减少干扰。

    - 问题:电源适配器过热
    - 解决办法:确保周围环境通风良好,避免在封闭或狭窄的空间内使用,以增强散热效果。

    总结和推荐


    综上所述,ZWS10-30B系列电源供应器凭借其出色的可靠性和效率,以及卓越的设计和性能表现,是工业和消费电子产品中理想的选择。它们广泛应用于医疗设备、通信基站和智能家居等领域,能有效满足高要求环境下的电力需求。对于需要高效、稳定且经济的电源解决方案的用户来说,我们强烈推荐使用ZWS10-30B系列。

ZWS30B-12参数

参数
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输出电压 12V
输入电压最大值 370V(DC)
输出电流最大值 2.5A
输出电压组数 1
转换效率 -
类型 -
输出总功率 30W
输出方式 Fixed
散热方式 -
输入电压最小值 85V~265V(AC)
开关频率 -
最大容性负载 -
长*宽*高 105mm*50mm*26.5mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

ZWS30B-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS30B-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS30B-12 ZWS30B-12数据手册

ZWS30B-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
