ZWS150BAF-5/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 150W开关电源, 5V 直流输出电压 30A输出电流, 1输出点
供应商型号: 967-ZWS150BAF-5/A
供应商: Mouser
标准整包数: 1

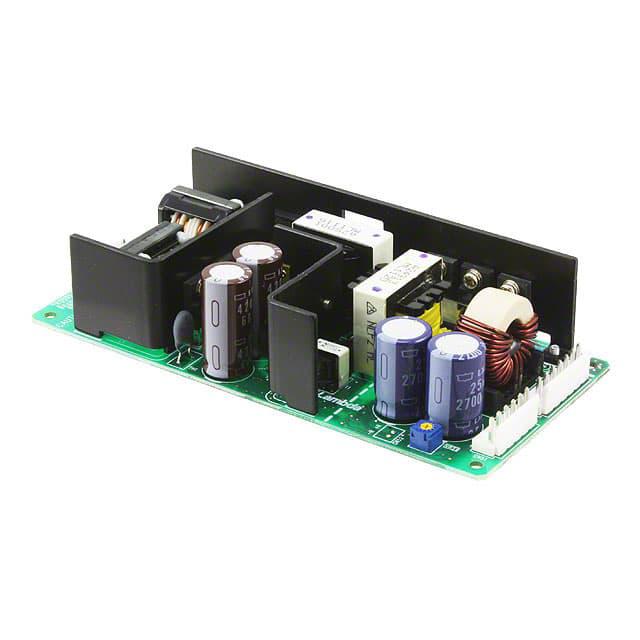

TDK-LAMBDA AC-DC模块 ZWS150BAF-5/A

ZWS150BAF-5/A概述


    产品简介


    ZWS-BAF系列是一款单输出电源供应器,涵盖功率范围从50W到300W。这些电源供应器以其低功耗和高可靠性而著称,广泛应用于全球各种行业。它们特别适用于需要稳定直流输出的应用场景,例如通信系统、工业自动化设备、医疗设备和各类消费电子产品。

    技术参数


    - 输入电压范围:85至265VAC(47-63Hz)
    - 直流输入电压范围:120至370VDC
    - 输入电流(典型值):参见型号选择表
    - 涌流电流(冷启动):参见型号选择表
    - 功率因数校正:所有型号均配备主动式功率因数校正,符合EN/IEC61000-3-2标准
    - 温度系数:<0.02%/°C
    - 保持时间(典型值):20ms(100Vac及满载条件下)
    - 泄漏电流(最大值):0.2/0.4mA
    - 冷却方式:自然对流冷却
    - 操作温度(自然对流):-10°C至+70°C
    - 存储温度:-30°C至+75°C
    - 相对湿度:运行时30%-90%,储存时10%-90%
    - 隔离电压:I/P到Gnd:2kVAC(10mA),I/P到O/P:3kVAC(10mA),O/P到Gnd:500VAC(20mA)
    - 绝缘电阻:在25°C及70%相对湿度下>100MΩ(O/P到Gnd:500VDC)
    - 抗振动能力(非操作状态):10-55Hz(1分钟扫频),19.6m/s²
    - 抗冲击能力:<196.1 m/s
    - 安全认证:符合IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II),CE标志
    - 电磁干扰:符合EN55011/EN55022-B,FCC-B,VCCI-B标准
    - 电磁兼容性:符合IEC61000-6-2,IEC61000-4-2, -3, -4, -5, -6, -8, -11标准
    - 重量(典型值):165g至540g
    - 尺寸(宽x高x深):50x26x132mm至84x42x180mm
    - 保修年限:5年

    产品特点和优势


    1. 长寿命电容器:保证长达10年的电容器寿命,显著提高现场可靠性。
    2. 高效率:功率转换效率高达91%,降低功耗和运营成本。
    3. 温度稳定性:具备优异的温度系数,适合在广泛的工作环境中可靠运行。
    4. 主动式功率因数校正:有效减少谐波失真,满足国际标准要求。
    5. 强制风冷适应性:部分型号支持强制风冷,进一步提升性能并扩展适用范围。
    6. 全方位防护:多种安全认证,确保产品在各种环境下的安全性和可靠性。
    7. 简化安装:提供多种安装选项,方便客户根据具体需求选择合适的安装方式。

    应用案例和使用建议


    应用案例
    - 通信基站:ZWS-BAF系列常用于电信基站,为其提供稳定的直流电源,确保不间断通信。
    - 医疗设备:在医疗成像设备中,ZWS-BAF系列因其高效率和稳定性被广泛应用。
    - 工业自动化:ZWS-BAF系列的高可靠性使其成为工业自动化系统的理想电源解决方案。
    使用建议
    - 散热设计:对于某些高负载应用,考虑采用强制风冷以提升散热效果,确保设备正常运行。
    - 温度监控:特别是在高温环境下,应加强对设备的温度监控,防止过热导致的性能下降或损坏。
    - 远程控制:对于需要远程控制的应用场景,建议使用远程开关选项,便于远程管理和维护。

    兼容性和支持


    - 兼容性:ZWS-BAF系列电源供应器支持多种标准接口和连接器,易于与其他电子设备集成。
    - 技术支持:TDK-Lambda公司提供全面的技术支持和服务,包括安装指导、故障排除和维修服务。

    常见问题与解决方案


    1. 问题:电源启动困难
    - 解决方案:检查输入电压是否在规定范围内,确认负载是否已正确连接。
    2. 问题:电源输出不稳定
    - 解决方案:检查电源的接地情况,确认输出端无短路现象。如仍存在问题,可联系技术支持进行进一步诊断。
    3. 问题:设备过热
    - 解决方案:增加通风或散热装置,避免设备长时间处于高温环境下运行。

    总结和推荐


    综上所述,ZWS-BAF系列电源供应器以其卓越的性能和高可靠性,在多个行业得到了广泛应用。它不仅能够提供稳定的直流电源输出,还具备优秀的温控能力和高效率。此外,多种安装选项和远程控制功能也大大提高了其易用性。因此,强烈推荐在需要高性能、高稳定性的应用场合使用该产品。

ZWS150BAF-5/A参数

参数
类型 -
输出总功率 150W
最大容性负载 -
输出方式 Fixed
特性 Adjustable Output,PFC,Universal Input
输入电压最大值 370V(DC)
输出电流最大值 30A
开关频率 -
输出电压 5V
输入电压最小值 85V~265V(AC)
转换效率 85%,87%
散热方式 -
输出电压组数 1
长*宽*高 160mm(长度)*75mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS150BAF-5/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS150BAF-5/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS150BAF-5/A ZWS150BAF-5/A数据手册

ZWS150BAF-5/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 130.14 ¥ 1099.683
10+ $ 127.7856 ¥ 1079.7883
25+ $ 112.539 ¥ 950.9546
50+ $ 109.0425 ¥ 921.4091
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1099.68
