ZWS15B-12

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 15.6W开关电源, 12V 直流输出电压 1.3A输出电流, 1输出点
供应商型号: CSJ-ST64144635
供应商: 海外现货
标准整包数: 1

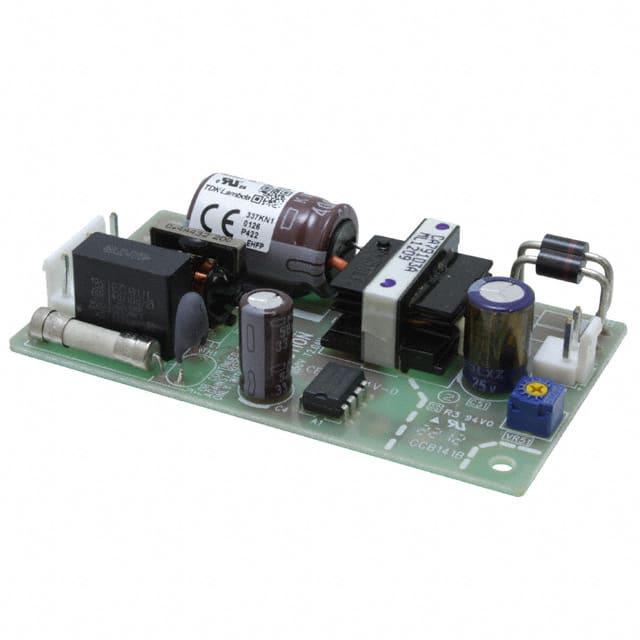

TDK-LAMBDA AC-DC模块 ZWS15B-12

ZWS15B-12概述

    ZWS10-30B 系列电源适配器技术手册

    产品简介


    ZWS10-30B 系列电源适配器是专为需要高可靠性、紧凑设计的应用而设计的产品。它们提供 10 至 30 瓦的单路输出,适用于工业控制、通信设备、医疗设备、安防监控等多种领域。该系列电源适配器具备宽输入电压范围(85-265VAC),能够适应各种供电环境。

    技术参数


    以下是 ZWS10-30B 系列电源适配器的关键技术参数:
    | 参数 | ZWS10B | ZWS15B | ZWS30B |
    ||
    | 输入电压范围(AC) | 85-265VAC | 85-265VAC | 85-265VAC |
    | 输入电流(100/200VAC) | 0.25/0.13A | 0.34/0.17A | 0.65/0.35A |
    | 空载功率消耗 | ≤0.5W | ≤0.5W | ≤0.5W |
    | 泄漏电流(100/200VAC) | <150uA/<300uA | <150uA/<300uA | <150uA/<300uA |
    | 温度系数 | <0.02%/°C | <0.02%/°C | <0.02%/°C |
    | 过电流保护 | >105%额定值 | >105%额定值 | >105%额定值 |
    | 持续时间(100VAC) | 20ms | 20ms | 20ms |
    | 工作温度 | -10至+70°C | -10至+70°C | -10至+70°C |
    | 存储温度 | -30至+75°C | -30至+75°C | -30至+75°C |
    | 湿度(非冷凝) | 30-90%RH | 30-90%RH | 30-90%RH |

    产品特点和优势


    1. 宽输入电压范围:85-265VAC 的输入电压范围,确保了广泛的适用性。
    2. 低功耗:空载功率消耗小于 0.5W,有助于节省能源。
    3. 长寿命电容:采用 10 年寿命的电解电容,保证了长期稳定的工作。
    4. 小尺寸设计:紧凑的外形设计适合空间受限的应用场合。
    5. 五年质保:提供五年的质保期,确保用户的利益。

    应用案例和使用建议


    1. 工业控制:ZWS10-30B 系列适配器可以用于工厂自动化设备中,确保稳定的电力供应。
    2. 通信设备:适用于通信基站中的电源模块,提供可靠的电力保障。
    3. 医疗设备:适合医疗设备如监护仪等应用,因其具备医疗级别的安全标准。
    使用建议:
    - 在使用过程中,确保电源适配器连接稳固,避免松动。
    - 根据实际需求选择合适的型号,以达到最佳的性能和能效比。
    - 注意保持设备的清洁和通风,避免过热导致的故障。

    兼容性和支持


    该系列电源适配器可与其他符合同类标准的电子元器件或设备兼容。制造商提供了详细的技术支持和售后服务,包括在线资源、电话支持和现场服务。

    常见问题与解决方案


    1. 问题:适配器出现过热现象。
    - 解决办法:检查是否通风良好,散热装置是否正常工作;如问题依旧,联系技术支持。

    2. 问题:适配器输出电压不稳定。
    - 解决办法:检查负载是否过大,或更换合适的型号;如问题依旧,联系技术支持。

    总结和推荐


    ZWS10-30B 系列电源适配器凭借其广泛的工作范围、低功耗和紧凑设计,成为众多应用场景的理想选择。其优秀的电气特性和长寿命电容,使其在市场上具有显著的竞争优势。我们强烈推荐该系列产品给需要高性能、可靠电源解决方案的用户。

ZWS15B-12参数

参数
输出电压组数 1
输出总功率 15.6W
输出电流最大值 1.3A
输出方式 Fixed
类型 -
输入电压最大值 370V(DC)
散热方式 -
输入电压最小值 85V~265V(AC)
开关频率 -
最大容性负载 -
转换效率 83%
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输出电压 12V
长*宽*高 87.5mm(长度)*50mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS15B-12厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS15B-12数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS15B-12 ZWS15B-12数据手册

ZWS15B-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
