ZPSA6015

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: No 60W 4A 15V 1 370V 90V~264V(AC) Pin Terminal Block 底座安装 101.6mm*50.8mm*27.178mm
供应商型号:
供应商:
标准整包数: 0

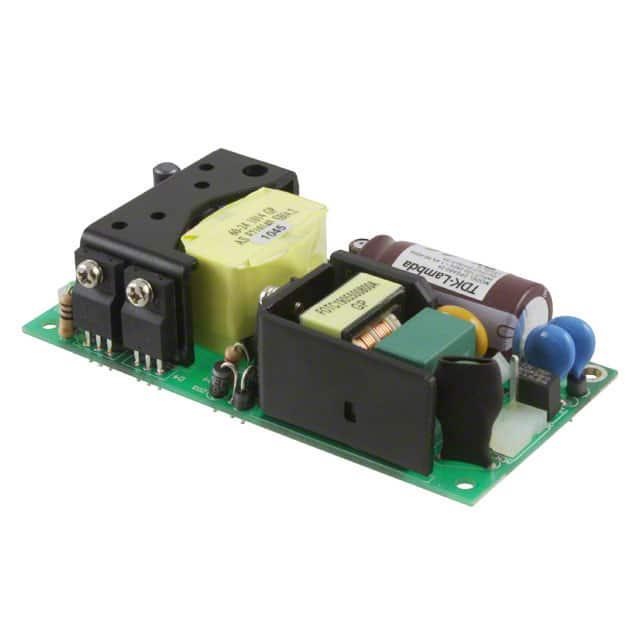

TDK-LAMBDA AC-DC模块 ZPSA6015

ZPSA6015概述

    ZPSA40/60 系列 40-60W 2 x 4" AC-DC 电源模块

    产品简介


    ZPSA40/60 系列是 TDK 公司推出的一款高效能的 40-60W 2 x 4" 尺寸的 AC-DC 电源模块。该系列适用于工业、通信、医疗等领域,能够提供稳定的电源输出,满足多种应用需求。其特点是具有单路输出、宽输入电压范围及低功耗设计,非常适合需要紧凑且高效的电源解决方案的应用场合。

    技术参数


    - 输入电压范围: 交流 90 - 264VAC (47 - 63Hz),直流 120 - 370VDC
    - 输入电流: 交流 115VAC 下 < 1.2A,交流 230VAC 下 < 1.4A
    - 泄漏电流: 最大 0.8mA(264VAC,60Hz)
    - 温度系数: ±0.05%/°C
    - 电压精度: ±1%
    - 负载调节: ±1%
    - 线性调节: ±0.5%
    - 纹波噪声: 1% 或 50mV 中较大的一个
    - 短路保护: 持续性保护,采用回跳模式
    - 过压保护: 通常为额定值的 110-130%
    - 保持时间: 115VAC 输入下 8ms
    - LED指示灯: 绿色 LED 表示正常
    - 工作温度范围: 0 至 +70°C(根据第 2 页图表降额)
    - 存储温度范围: -20 至 +85°C
    - 湿度范围: 非凝露 10% 至 95% RH
    - 冷却方式: 自然对流
    - 耐压测试: 输入到接地 1.5kVAC,输入到输出 3kVAC,输出到接地 500VAC,持续 1 分钟
    - 隔离电阻: 输出到接地在 25°C 和 70% RH 下 >100MΩ
    - 振动耐受性: 非操作状态下,23.52m/s²(10-55Hz:连续扫频 1 分钟 X、Y、Z 方向各 1 小时)
    - 冲击耐受性: <196.1m/s²(20G)
    - 安全认证: IEC/UL/CSA/EN62368-1,60950-1,CE 认证
    - 传导和辐射电磁干扰: EN55022-B,FCC Class B
    - 抗干扰性: EN61000-4-2, -3, -4, -5, -6, -8, -11
    - 重量: 130g
    - 尺寸: 宽 2 英寸 × 长 4 英寸 × 高 1.07 英寸(包括底部组件)
    - 保修期: 两年

    产品特点和优势


    ZPSA40/60 系列具有多个独特的优势。首先,它的输入电压范围非常宽泛,可以从交流 90V 到 264V,直流 120V 到 370V,几乎涵盖了所有常见的电压输入标准。其次,它具有高效率,最高可达 88%,这使得它在能量消耗方面更加节能。此外,它具有低输入电流(交流 115VAC 下 < 1.2A,交流 230VAC 下 < 1.4A),进一步减少了能源浪费。最重要的是,它具有广泛的适用温度范围,能够在 -20°C 至 +85°C 的温度范围内稳定运行,这使其适用于各种恶劣的环境条件。

    应用案例和使用建议


    ZPSA40/60 系列适用于广泛的工业应用,包括自动化控制、机器人技术、通信设备、医疗设备、测量仪器等。这些应用领域往往需要高可靠性和高效能的电源供应。在实际使用中,用户应注意以下几点:
    1. 在高温环境下使用时,需按照技术手册中的图表进行相应的降额处理。
    2. 在选择电源模块时,确保其输出电压和电流符合具体应用的需求。
    3. 使用过程中要关注温度、湿度等环境因素,以确保最佳的工作性能和延长使用寿命。

    兼容性和支持


    ZPSA40/60 系列支持通过 Molex 连接器进行安装,并提供 PCB 插座选项。制造商提供了全面的技术支持,包括产品文档、用户指南和技术咨询服务。用户可以通过制造商的网站获取详细的信息和支持资源。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题。以下是几个典型问题及其解决方法:
    1. 输入电压不稳导致输出电压波动
    - 解决方案:检查输入电压是否在规定范围内,必要时可使用稳压器或滤波器来稳定输入电压。
    2. 设备过热
    - 解决方案:确保良好的散热条件,避免设备过热。可以使用风扇或其他散热装置帮助降温。
    3. 设备故障无法启动
    - 解决方案:检查输入线路是否正确连接,确认输入电压是否符合要求。如果问题依然存在,联系技术支持人员进行进一步诊断。

    总结和推荐


    ZPSA40/60 系列是一款性能卓越、功能齐全的 AC-DC 电源模块。其高效率、宽输入电压范围和低功耗设计使其在众多应用中表现出色。尤其适合那些对电源稳定性、效率和可靠性有严格要求的场合。综上所述,强烈推荐使用 ZPSA40/60 系列电源模块。

ZPSA6015参数

参数
开关频率 -
输出总功率 60W
输入电压最小值 90V~264V(AC)
转换效率 -
特性 -
输出电压 15V
最大容性负载 -
输出电压组数 1
散热方式 No
输出方式 Pin Terminal Block
输出电流最大值 4A
类型 -
输入电压最大值 370V
长*宽*高 101.6mm*50.8mm*27.178mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZPSA6015厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPSA6015数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPSA6015 ZPSA6015数据手册

ZPSA6015封装设计

查看详情并下载
Symbol
Footprint
3D Model
