ZWS15B-5

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 15W开关电源, 5V 直流输出电压 3A输出电流, 1输出点
供应商型号: CSJ-ST64811925
供应商: 海外现货
标准整包数: 1

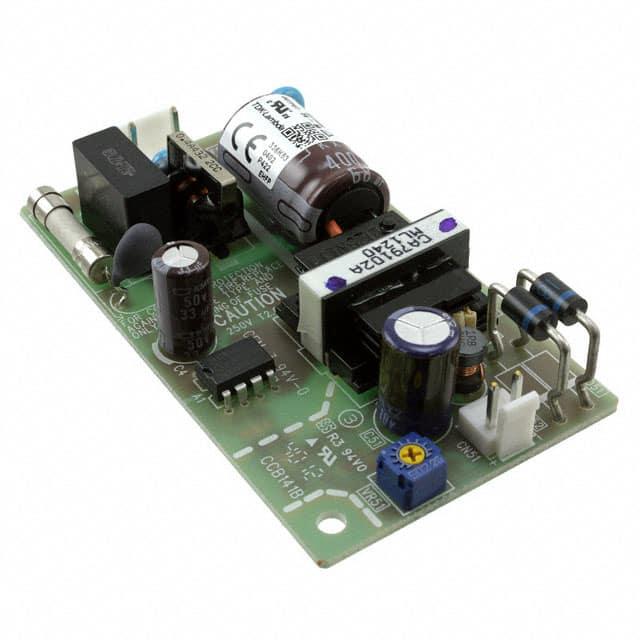

TDK-LAMBDA AC-DC模块 ZWS15B-5

ZWS15B-5概述

    ZWS10-30B 系列电源适配器技术手册

    产品简介


    ZWS10-30B系列是高可靠性电源适配器,适用于多种工业应用场景。该系列包括三种型号:ZWS10B(10W)、ZWS15B(15W)和ZWS30B(30W)。这些适配器具有广泛的工作电压范围(85-265VAC或120-370VDC),并且具有小巧的尺寸、低待机功耗、长寿命电容器等特点,确保了长期稳定的电力供应。

    技术参数


    以下是ZWS10-30B系列的详细技术规格:
    - 输入电压范围:85-265VAC (47-63Hz),120-370VDC
    - 输入电流:100VAC时为0.25A(ZWS10B)、0.34A(ZWS15B)、0.65A(ZWS30B);200VAC时为0.13A(ZWS10B)、0.17A(ZWS15B)、0.35A(ZWS30B)
    - 待机功率消耗:通常在100/200VAC下为0.2W,最大为0.5W
    - 泄漏电流:100VAC时小于150uA,200VAC时小于300uA
    - 温度系数:<0.02%/°C
    - 过流保护:超过最大电流的105%
    - 保持时间:100VAC时为20ms
    - 工作温度范围:-10至+70°C(不同型号略有差异)
    - 存储温度范围:-30至+75°C
    - 湿度范围:工作时30%-90%,存储时10%-90%
    - 冷却方式:自然对流或强制空气冷却(0.7m/s)
    - 耐压:输入到地2kVAC(10mA),输入到输出3kVAC(10mA),输出到地500VAC(20mA)持续1分钟
    - 隔离电阻:在25°C和70%RH下大于100MΩ(输出到地)
    - 振动:非工作状态下的振动频率范围为10-55Hz,加速度为19.6m/s²,X、Y、Z轴各1小时
    - 冲击:小于196m/s²
    - 安全认证:IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE标志
    - 电磁干扰:符合EN55011/EN55022-B, FCC-B, VCCI-B标准
    - 电磁抗扰度:符合IEC61000-4-2标准,等级4
    - 重量:ZWS10B约为45g,ZWS15B约为55g,ZWS30B约为105g
    - 尺寸:ZWS10B为50 x 22 x 73.5mm,ZWS15B为50 x 22 x 87.5mm,ZWS30B为50 x 26.5 x 105mm
    - 保修期:5年

    产品特点和优势


    1. 通用输入电压范围:85-265VAC,确保在全球范围内稳定运行。
    2. 超长保质期:5年的保修期,10年的电容寿命。
    3. 小体积设计:尺寸紧凑,便于安装在空间受限的应用环境中。
    4. 低待机功耗:<0.5W的待机功耗,有助于节省能源。
    5. 出色的电气特性:高效率、低纹波噪声和高可靠性。

    应用案例和使用建议


    ZWS10-30B系列广泛应用于工业自动化、通信设备、医疗器械、安防系统等领域。在实际应用中,根据具体需求选择合适的型号和配置至关重要。例如,在需要高精度和低纹波的应用场景中,可以选择ZWS30B-12等高输出电压型号。同时,考虑到工作环境的温度和湿度变化,应采取适当的散热措施以确保设备正常运行。

    兼容性和支持


    该系列适配器支持广泛的交流和直流输入,适用于多种不同的电子设备。制造商提供了详尽的技术文档和支持服务,包括详细的规格说明书和应用指南,可在其官方网站上下载。此外,客户还可以通过技术支持热线获取进一步的帮助。

    常见问题与解决方案


    1. 问题:如何减少输出电压纹波?
    解决方案:确保输入电压稳定,并使用滤波电容来降低输出电压的纹波。
    2. 问题:如何延长使用寿命?
    解决方案:避免长时间满载运行,定期检查散热系统,保持良好的通风条件。
    3. 问题:如何应对电磁干扰?
    解决方案:使用屏蔽电缆和接地良好的电路板布局,确保符合相关电磁兼容标准。

    总结和推荐


    ZWS10-30B系列电源适配器以其广泛的适用范围、优异的性能和长寿命而备受青睐。特别适合需要高可靠性和长寿命的应用场景。综合考虑其技术参数和市场表现,我们强烈推荐这一系列的产品用于各种工业应用中。

ZWS15B-5参数

参数
输出总功率 15W
输出电压组数 1
散热方式 -
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最大值 370V(DC)
输出电流最大值 3A
输出电压 5V
输入电压最小值 85V~265V(AC)
类型 -
最大容性负载 -
开关频率 -
转换效率 78%
输出方式 Fixed
长*宽*高 87.5mm(长度)*50mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 托盘

ZWS15B-5厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS15B-5数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS15B-5 ZWS15B-5数据手册

ZWS15B-5封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.9687 ¥ 152.1945
库存: 43
起订量: 3 增量: 1
交货地:
最小起订量为:1
合计: ¥ 152.19
直接购买
加入购物车
