首页  >  产品百科  >  ZWS100BAF-24/A

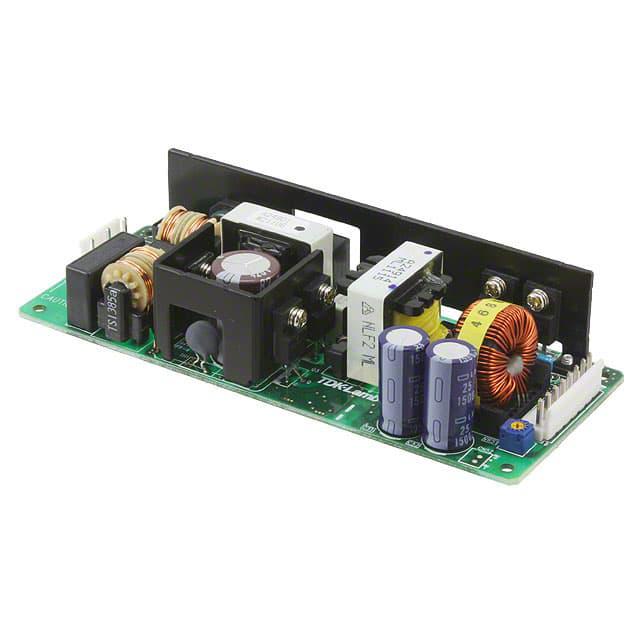

ZWS100BAF-24/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 103W开关电源, 24V 直流输出电压 4.3A输出电流, 1输出点
供应商型号: 967-ZWS100BAF-24/A
供应商: Mouser
标准整包数: 1
TDK-LAMBDA AC-DC模块 ZWS100BAF-24/A

ZWS100BAF-24/A概述

    ZWS-BAF 系列电子元器件产品技术手册

    产品简介


    ZWS-BAF 系列单输出功率电源模块(50W 至 300W)适用于广泛的全球应用。这些模块集成了先进的功能和卓越的可靠性,确保在各种苛刻环境下都能稳定运行。这些产品在医疗、通信、工业控制等多个领域得到广泛应用。

    技术参数


    以下为 ZWS-BAF 系列的主要技术规格:
    - 输入电压范围:85-265VAC (47-63Hz)
    - 直流输入电压范围:120-370VDC
    - 典型输入电流:
    - 3V 模型:0.45/0.25 A 到 1.3/0.65 A
    - 其他电压模型:0.65/0.35 A 到 3.6/1.8 A
    - 峰值输入电流(冷启动):
    - 3V 模型:15/28 A
    - 其他电压模型:14/28 A 到 3.7/1.9 A
    - 功率因数校正:设计符合 EN/IEC61000-3-2 标准
    - 温度系数:<0.02%/°C
    - 保持时间(典型值):20ms (100Vac & 满载)
    - 漏电流:最大 0.4 mA
    - 冷却方式:自然对流冷却
    - 工作温度范围:-10°C 至 +70°C
    - 存储温度范围:-30°C 至 +75°C
    - 湿度范围(非凝结):操作:30-90% RH,存储:10-90% RH
    - 绝缘电压:输入到地:2kVAC (10mA),输入到输出:3kVAC (10mA),输出到地:500VAC (20mA)
    - 隔离电阻:>100 MΩ (25°C, 70%RH)
    - 振动耐受性:10-55Hz,19.6m/s² 持续 1 分钟扫频,各方向 1 小时
    - 冲击耐受性:<196.1 m/s
    - 安全认证:IEC/EN/UL/CSA60950-1,IEC/EN/UL/CSA62368-1,EN50178 (OV II),CE 标志
    - 电磁干扰:符合 EN55011/EN55022-B、FCC-B、VCCI-B 标准
    - 抗扰度:符合 IEC61000-6-2 和 IEC61000-4-2、-3、-4、-5、-6、-8、-11 标准
    - 重量:165g 至 540g
    - 尺寸:50 x 26 x 132 mm 至 84 x 42 x 180 mm

    产品特点和优势


    1. 长寿命电容:电容寿命长达 10 年,显著提高了设备的整体可靠性。
    2. 5 年质保:提供了长期可靠的保障。
    3. 自然对流冷却:无需额外风扇,降低噪音和能耗。
    4. 高性价比:更低的拥有成本,使其在同类产品中更具竞争力。
    5. 易于使用:简化的设计使得安装和维护更加便捷。

    应用案例和使用建议


    ZWS-BAF 系列广泛应用于医疗设备、通信系统和工业自动化等领域。根据应用需求,可以选择合适的输出电压和功率。例如,在医疗设备中,12V 和 15V 模型可以提供稳定的电源供应;在通信基站中,高功率的 24V 和 48V 模型能够满足大功率需求。
    使用建议:
    - 温度管理:确保设备在规定的工作温度范围内运行,以延长使用寿命。
    - 空气流通:在强制风冷条件下,确保良好的空气流通,以提高散热效率。
    - 定期检查:定期检查漏电流和其他关键参数,以确保系统的可靠运行。

    兼容性和支持


    ZWS-BAF 系列与多种标准接口兼容,确保其可以方便地集成到现有的系统中。TDK-Lambda 提供全面的技术支持,包括详细的规格书、应用指南和售后支持,帮助客户解决可能遇到的问题。

    常见问题与解决方案


    - 问题:如何实现远程开关控制?
    解决方案:通过选择带有远程开关控制选项(如 ZWS-BAF-R)的型号来实现远程控制功能。详细接线图参见相关手册。
    - 问题:如何处理高湿度环境下的使用?
    解决方案:确保设备处于规定的湿度范围内,并采取适当的防护措施,如增加密封性。
    - 问题:如何进行长时间稳定性测试?
    解决方案:参考相关规格书中的测试条件和步骤,确保设备在极端环境下的稳定性。

    总结和推荐


    ZWS-BAF 系列电子元器件以其高可靠性、长寿命和低成本成为市场上的佼佼者。无论是在医疗设备、通信系统还是工业自动化领域,这些产品都表现出色。推荐使用 ZWS-BAF 系列,特别是在需要稳定电源供应且要求低维护成本的应用环境中。希望本文能为您提供有价值的参考,如需更多信息,请访问 TDK-Lambda 的官方网站。

ZWS100BAF-24/A参数

参数
输出电压 24V
类型 -
输出电压组数 1
散热方式 -
输出方式 Fixed
特性 Adjustable Output,DC Input Capable,Load Sharing,PFC,Universal Input
输入电压最大值 370V(DC)
输出电流最大值 4.3A
输入电压最小值 85V~265V(AC)
转换效率 87%,89%
最大容性负载 -
输出总功率 103.2W
开关频率 -
长*宽*高 185mm(长度)*72mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS100BAF-24/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS100BAF-24/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS100BAF-24/A ZWS100BAF-24/A数据手册

ZWS100BAF-24/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.374 ¥ 949.5603
10+ $ 110.322 ¥ 932.2209
25+ $ 97.2405 ¥ 821.6822
50+ $ 94.5 ¥ 798.525
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 949.56
