首页  >  产品百科  >  JWS75-24/A

JWS75-24/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,PFC,Universal Input 3.2A 24V 1 330V(DC) 85V~265V(AC) Fixed 底座安装 102.108mm*127mm*40.64mm
供应商型号: SG-JWS75-24/A
供应商: 国内现货
标准整包数: 1

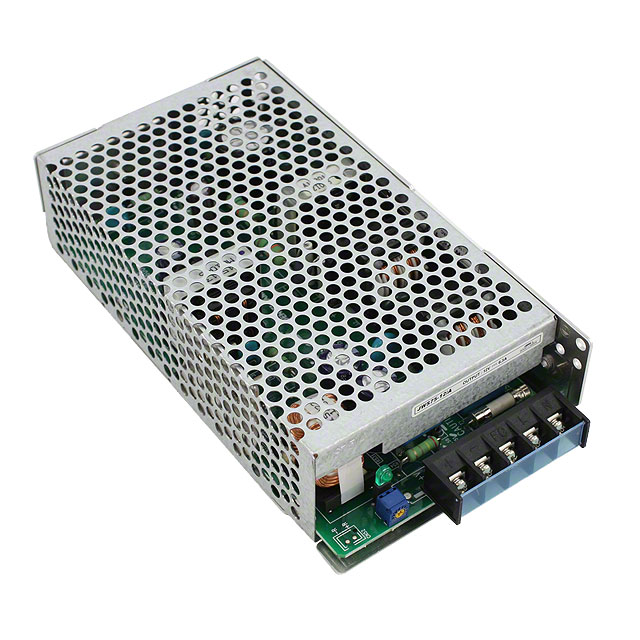

TDK-LAMBDA AC-DC模块 JWS75-24/A

JWS75-24/A概述

    # JWS系列单输出工业电源

    产品简介


    JWS系列单输出工业电源是一种适用于工厂自动化、过程控制、汽车制造、包装设备、材料搬运、化学处理、机器人等多种领域的高效能电源供应器。该系列产品以其卓越的技术规格和广泛的应用范围,在工业环境中提供可靠的电力支持。JWS系列涵盖从50W到600W的不同功率等级,适合多种应用场景。

    技术参数


    以下是JWS系列工业电源的主要技术参数:
    | 参数 | 型号 |

    | 输入电压范围 | 85 - 265VAC (47 - 63Hz) 或 120 - 330VDC |
    | 启动电流(100/200VAC)| 14/28, 25/50, 20/40 A |
    | 功率因数 | 满足EN61000-3-2标准 |
    | 温度系数 | <0.02%/°C |
    | 过流保护 | >105% |
    | 过压保护 | 是 |
    | 保持时间(典型值)| 20ms |
    | 泄漏电流(最大值)| 0.75mA |
    | 遥控感应 | JWS300和JWS600仅限遥感 |
    | 遥控开/关 | 可选 /R为标准配置 |
    | 交流失效通知 | 不可用(JWS50-150为标准配置) |
    | 并联连接 | JWS300和JWS600仅限于并联连接 |
    工作环境
    - 温度范围:JWS50至JWS150在开放式框架下为-10°C至+60°C;带盖时为-10°C至+50°C,从40°C到50°C线性降额至60%负载。
    - 存储温度:-30°C至+85°C
    - 湿度范围:操作时30%-90%RH,存储时10%-95%RH(非冷凝)
    - 冷却方式:JWS50至JWS150自然对流,JWS300和JWS600内部风扇
    安全特性
    - 绝缘耐压:输入到接地2kVAC(20mA),输入到输出3kVAC(20mA),输出到接地500VAC(100mA)持续1分钟。
    - 绝缘电阻:25°C和70%RH条件下大于100MΩ,输出到接地500VDC。
    - 振动:非工作状态,频率10-55Hz,振幅19.6m/s²,X、Y、Z轴各1小时。
    - 冲击:小于196.1 m/s²。
    - 安全认证:UL60950-1,CSA C22.2 No. 60950-1,EN60950-1,VDE0160,CE标志,符合DENTORI标准。
    电磁干扰
    - 符合EN55011/EN55022-B,FCC Class B,VCCI-B标准。

    产品特点和优势


    JWS系列单输出工业电源具备以下显著特点和优势:
    - 5年质保:为用户提供长期稳定的支持。
    - 功率因数校正:提高能源利用效率,减少电力浪费。
    - 宽输入电压范围:85 - 265VAC或120 - 330VDC,适应各种电网环境。
    - 广泛的兼容性:适用于多种工业环境和设备。

    应用案例和使用建议


    应用案例
    JWS系列工业电源广泛应用于工厂自动化、测试测量、机器人等领域。例如,在化工生产过程中,该电源可确保仪器设备的正常运行;在汽车制造中,它为各种精密设备提供稳定的电力供应。
    使用建议
    - 高可靠性:对于关键任务应用,建议选择具有过流、过压保护的型号。
    - 环境适应性:考虑使用地点的温湿度条件,选择合适的型号以避免过热或过冷导致的问题。
    - 远程控制:对于需要远程管理的应用,可以选择具有遥控开/关功能的型号。

    兼容性和支持


    JWS系列工业电源具有良好的兼容性,可以与其他标准设备接口配合使用。制造商提供了详细的安装指南和技术支持,确保用户能够顺利部署和使用这些产品。

    常见问题与解决方案


    常见问题及解决方案
    - 问题1:启动电流过大
    - 解决方案:检查输入电压和接线,确认是否满足规范要求。
    - 问题2:输出电压不稳定
    - 解决方案:确认负载是否超过额定值,检查是否正确安装了遥控感应线。
    - 问题3:泄漏电流超标
    - 解决方案:检查外壳是否有损坏,确保接地良好。

    总结和推荐


    综上所述,JWS系列单输出工业电源凭借其优异的技术参数、广泛的应用领域以及出色的产品性能,在工业市场上具有很高的竞争力。无论是需要高可靠性的工厂自动化系统,还是需要稳定电力支持的机器人设备,JWS系列都是理想的选择。我们强烈推荐使用这一系列的电源供应器。

JWS75-24/A参数

参数
最大容性负载 -
输出方式 Fixed
输入电压最小值 85V~265V(AC)
散热方式 -
输出电流最大值 3.2A
特性 Adjustable Output,DC Input Capable,PFC,Universal Input
输出电压 24V
转换效率 -
输入电压最大值 330V(DC)
开关频率 -
类型 -
输出总功率 -
输出电压组数 1
长*宽*高 102.108mm*127mm*40.64mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 散装

JWS75-24/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWS75-24/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA JWS75-24/A JWS75-24/A数据手册

JWS75-24/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
