GEN30-50

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: 可编程电源 AC85~264Vac输入,输出0~30Vdc/50A,1U高度,带RS232/485接口
供应商型号: 967-GEN30-50
供应商: Mouser
标准整包数: 1

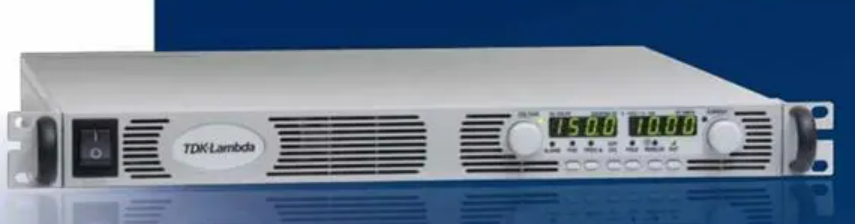

TDK-LAMBDA AC-DC模块 GEN30-50

GEN30-50概述

    电子元器件产品技术手册:TDK-Lambda Genesys™ 系列可编程直流电源

    产品简介


    TDK-Lambda Genesys™ 系列可编程直流电源是专为测试测量、工业及实验室应用设计的高性能电源。它提供了750W 和 1500W 的功率选项,并且能够在1U 的机架空间内实现高效的电力输出。其丰富的接口选项和精确的电压电流控制使其成为半导体加工、航空卫星测试以及激光二极管等多种应用的理想选择。

    技术参数


    - 功率:750W 或 1500W(取决于型号)
    - 尺寸:1U 高度(1.72英寸),宽16.64英寸,深17.04英寸(不包括连接器、编码器等)
    - 重量:750W 型号重7公斤,1500W 型号重8.5公斤
    - 输入电压:85-265Vac,47-63Hz,具有0.99的典型功率因数
    - 环境温度:操作温度范围为0-50°C,存储温度为-20~70°C
    - 湿度:操作湿度30~90%RH(非冷凝),存储湿度10~95%RH(非冷凝)
    - 通讯接口:内置RS-232、RS-485接口,可选USB、LAN、IEEE488.2 SCPI多路复用接口

    产品特点和优势


    - 多功能接口:提供多种通讯接口,如RS-232、RS-485、USB、LAN,确保与不同设备的兼容性。
    - 高可靠性:长达5年的保修期,确保了长期稳定运行。
    - 灵活配置:通过并联电流累加,最多可以将四个相同的单元配置为一个,以提供四倍的输出功率。
    - 高精度控制:支持远程电压和电流编程,准确度可达±1%,电流监控准确度为±1.5%。
    - 防护功能完善:具备过流保护、过压保护和温度保护,确保设备安全。

    应用案例和使用建议


    - 半导体加工:根据不同的工艺需求,可以选择合适输出电压和电流的型号,保证电源的灵活性和适应性。
    - 航空卫星测试:多个型号组合使用,能够满足复杂系统的测试需求,例如使用1U半机架和全机架的组合来测试不同的设备。
    - 激光二极管:OVP保护设置直接显示在电压显示器上,保证保护设置的准确性。电流限制回退确保负载不会受到电流浪涌的影响。

    兼容性和支持


    - 兼容性:Genesys™ 系列产品支持多种接口标准,确保与不同设备的兼容性。
    - 支持服务:提供5年保修期,确保用户在使用过程中获得充分的技术支持。

    常见问题与解决方案


    - Q1:如何连接到远程设备?
    - A1:通过RS-232或RS-485接口进行连接,具体步骤请参考用户手册。

    - Q2:电源开机时需要设置哪些参数?
    - A2:开机时需要设置输出电压、输出电流以及通信地址。这些设置可以通过面板上的旋钮或通过软件进行调整。

    总结和推荐


    TDK-Lambda Genesys™ 系列可编程直流电源凭借其卓越的性能、强大的接口支持以及广泛的适用性,成为了许多工业和实验室应用的理想选择。其高精度控制和全面的保护功能使其在各种复杂环境下也能稳定运行。因此,强烈推荐使用该系列电源产品。

GEN30-50参数

参数
特性 -
输出电压组数 1
输出电流最大值 50A
输入电压最大值 -
最大容性负载 -
开关频率 -
输出电压 30V(DC)
转换效率 -
类型 -
输出方式 -
输入电压最小值 -
输出总功率 -
散热方式 -
长*宽*高 432.816mm*422.656mm*43.688mm
安装方式 支架安装
包装方式 盒装

GEN30-50厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

GEN30-50数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA GEN30-50 GEN30-50数据手册

GEN30-50封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3949.806 ¥ 33375.8607
库存: 15
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 33375.86
