首页  >  产品百科  >  HWS300-48/HD

HWS300-48/HD

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input 336W 7A 48V 1 370V(DC) 85V~265V(AC) Fixed 底座安装 165.1mm*60.96mm*82.042mm
供应商型号: HWS300-48/HD
供应商: Master
标准整包数: 1

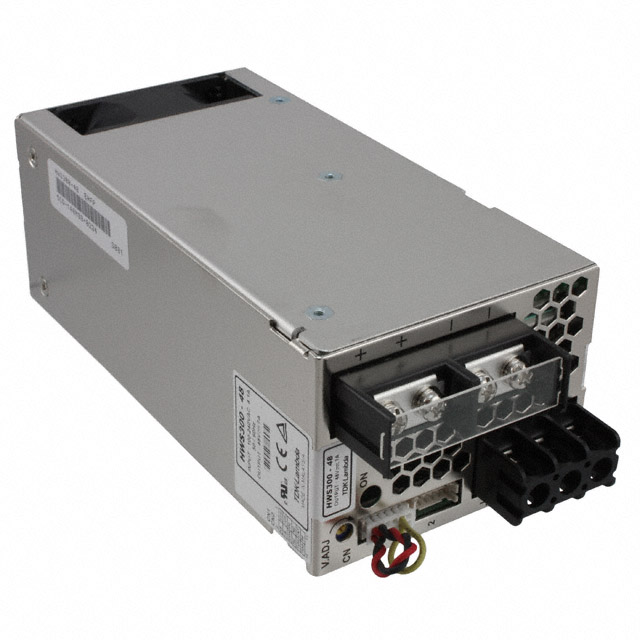

TDK-LAMBDA AC-DC模块 HWS300-48/HD

HWS300-48/HD概述

    HWS300-1500系列工业电源技术手册

    1. 产品简介


    HWS300-1500系列是单输出工业电源,适用于各种苛刻的应用环境。其广泛应用于工厂自动化、测试与测量及自动化服务领域。该系列产品具备有限保修、UL508认证及SEMI F47标准(高线交流)认证,并且符合RoHS规范设计。

    2. 技术参数


    | 规格型号 | HWS300 | HWS600 | HWS1000 | HWS1500 |

    | 输入电压范围(47-63Hz) | 85-265VAC 或 120-330VDC | 同上 | 同上 | 同上 |
    | 输入电流(典型值)(A) | 5V:3.8/1.9;12-48V:4.2/2.1 | 5V:7.5/3.6;12-48V:8.1/3.9 | 5-60V:13.5/7.0;12-48V:19/10 | 同上 |
    | 冲击电流(A) | 20/40 | 同上 | 同上 | 同上 |
    | 功率因数 | 符合EN61000-3-2 | 同上 | 同上 | 同上 |
    | 温度系数 | <0.02%/°C | 同上 | 同上 | 同上 |
    | 过电流保护 | >105%(峰值电流的101%) | 同上 | 同上 | 同上 |
    | 过电压保护(V) | 参见第2页表格 | 同上 | 同上 | 同上 |
    | 保持时间(典型值)(ms) | 20 | 20 | 20 | 16ms(HWS1500-7) |
    | 泄漏电流(240VAC,60Hz)(mA) | <0.75 | <1.2 | <1.5 | 同上 |
    | 远程感测 | 是 | 同上 | 同上 | 同上 |
    | 指示灯 | 绿色LED表示通电 | 同上 | 同上 | 同上 |
    | 遥控开/关 | 是(隔离于输出) | 同上 | 同上 | 同上 |
    | 并联操作 | 单线连接(最多5个单元) | 同上 | 同上 | 同上 |
    | 直流良好指示 | 是 | 同上 | 同上 | 同上 |
    | 遥控调整(PV) | 外部电压调节输出,参见选项表 | 同上 | 同上 | 同上 |
    | 工作温度范围(°C) | -10至+70°C(在50至70°C之间,负载降额到50%) | 同上 | 同上 | 同上 |
    | 存储温度范围(°C) | -30至+85°C | 同上 | 同上 | 同上 |
    | 湿度(非冷凝) | 工作时:10%-90%RH;非工作时:10%-95%RH | 同上 | 同上 | 同上 |
    | 冷却方式 | 内置风扇 | 同上 | 同上 | 同上 |
    | 耐压(4) | 输入至地:2.5kVAC,输入至输出:3kVAC,输出至地:500VAC(1分钟) | 同上 | 同上 | 同上 |
    | 绝缘电阻 | 在25°C及70%RH下>100MΩ,输出至地500VDC | 同上 | 同上 | 同上 |
    | 振动(非工作状态) | 10-55Hz(1分钟扫描),19.6m/s²恒定X、Y、Z轴1小时 | 同上 | 同上 | 同上 |
    | 冲击 | <196.1 m/s² | 同上 | 同上 | 同上 |
    | 安全认证 | IEC/EN/UL/CSA 60950-1和62368-1,EN50178,UL508,CE标志 | 同上 | 同上 | 同上 |
    | 线电压跌落 | 符合SEMI F47(仅限200VAC线) | 同上 | 同上 | 同上 |
    | 传导及辐射EMI | EN55011/EN55022,FCC VCCI(HWS300、600和1000:B类,HWS1500:A类) | 同上 | 同上 | 同上 |
    | 推荐EMI滤波器 | RSEN-2006,RSEN-2010,RSEN-2020,RSEN-2030 | 同上 | 同上 | 同上 |
    | 免疫性 | IEC61000-4-2、-3、-4、-6(3级)、-5、-8(4级)、-11 | 同上 | 同上 | 同上 |
    | 重量(g) | 1,000 | 1,600 | 3,200 | 3,800 |
    | 尺寸(mm) | 61 x 82 x 165 | 100 x 82 x 165 | 240 x 126.5 x 82 | 280 x 126.5 x 82 |
    | MTBF(小时) | 2,145,809 | 1,998,996 | 1,087,031 | 1,152,309 |

    3. 产品特点和优势


    HWS300-1500系列拥有多种显著优势:
    - 有限保修:确保客户长期安心使用。
    - 高效率:提高系统整体效能并减少热量产生。
    - 宽范围交流输入:全球通用,适应不同地区的电网标准。
    - 过电流和过电压保护:有效保护设备免受异常情况损坏。
    - 罗氏合规设计:满足环境保护要求,减少有害物质的使用。

    4. 应用案例和使用建议


    HWS300-1500系列广泛应用于多种工业场合,如工厂自动化生产线、精密测试设备等。建议在安装和使用时注意以下几点:
    - 使用外部电压调节输出电压时,参考选项表进行设置。
    - 为确保散热效果,在高负载情况下注意冷却措施。
    - 在安装时确保符合国际安全标准,如IEC/EN/UL/CSA等。

    5. 兼容性和支持


    HWS300-1500系列兼容多种国际认证标准,确保在全球范围内可广泛应用。制造商提供详细的技术支持和售后服务,包括远程故障诊断和快速响应。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压波动范围是否超出额定范围,必要时更换EMI滤波器。 |
    | 设备无法启动 | 检查电源连接是否稳固,确认输入电压是否在允许范围内。 |
    | 设备过热 | 检查散热系统是否正常工作,增加散热通风设施。 |
    | 过电压报警 | 查看输出负载是否过大,适当降低负载量。 |

    7. 总结和推荐


    综上所述,HWS300-1500系列工业电源以其广泛的适用范围、优异的技术参数和全面的安全认证,成为工业自动化领域的理想选择。其独特的功能优势和良好的市场口碑,使其在市场上具有强大的竞争力。强烈推荐对可靠性有高要求的工业应用场合选用HWS300-1500系列电源。

HWS300-48/HD参数

参数
类型 -
输出总功率 336W
输出电压组数 1
散热方式 -
转换效率 -
输入电压最小值 85V~265V(AC)
开关频率 -
最大容性负载 -
特性 Adjustable Output,DC Input Capable,Load Sharing,Remote On/Off,Remote Sense,Universal Input
输出电压 48V
输出电流最大值 7A
输入电压最大值 370V(DC)
输出方式 Fixed
长*宽*高 165.1mm*60.96mm*82.042mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

HWS300-48/HD厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HWS300-48/HD数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HWS300-48/HD HWS300-48/HD数据手册

HWS300-48/HD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 557.1996 ¥ 4630.4338
5+ $ 500.9351 ¥ 4102.1599
10+ $ 498.4348 ¥ 4081.6845
20+ $ 498.4348 ¥ 4081.6845
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4630.43
