首页  >  产品百科  >  ZWS75BAF-5/A

ZWS75BAF-5/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 75W开关电源, 5V 直流输出电压 15A输出电流, 1输出点
供应商型号: ZWS75BAF-5/A
供应商: Master
标准整包数: 1

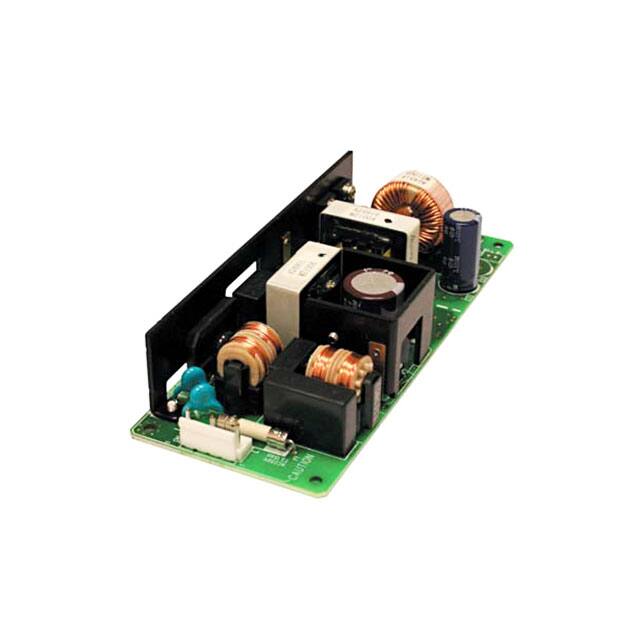

TDK-LAMBDA AC-DC模块 ZWS75BAF-5/A

ZWS75BAF-5/A概述


    产品简介


    TDK-Lambda ZWS-BAF系列单输出电源是专为全球范围内的多种应用场景设计的高效、高可靠性电源产品。该系列产品覆盖了从50W到300W的功率等级,适用于广泛的电子设备。它们采用对流冷却设计,可广泛应用于工业自动化、医疗设备、通信系统和测量仪器等领域。

    技术参数


    - 输入电压范围:交流输入电压范围为85至265VAC(47-63Hz),直流输入电压范围为120至370VDC。
    - 最大输出电流和功率:不同型号的最大输出功率和电流有所不同,如ZWS50BAF-12的最大输出功率为51.6W,电流为4.3A;ZWS150BAF-24的最大输出功率为151.2W,电流为6.3A。
    - 效率:最高效率达到91%,在200VAC输入条件下通常为84%-91%。
    - 温度系数:<0.02%/℃。
    - 存储温度:-30℃至+75℃。
    - 工作温度:-10℃至+70℃,强制风冷时的工作温度可进一步提高。
    - 隔离电压:输入到地之间的耐压为2kVAC(10mA),输入到输出之间为3kVAC(10mA)。
    - 安全认证:符合IEC/EN/UL/CSA60950-1、IEC/EN/UL/CSA62368-1、EN50178 (OV II)、CE标志等多项国际标准。

    产品特点和优势


    - 超长电容器寿命:电容器寿命长达10年,45℃环境温度下全负载运行,确保了更长的产品寿命和更好的可靠性。
    - 保修期:提供5年质保,显著降低客户的总体拥有成本。
    - 简便使用:采用对流冷却设计,便于安装和使用。
    - 高效率:在典型工作条件下可达91%,保证设备运行更加节能。
    - 低纹波和噪声:输出电压和电流纹波及噪声控制出色,确保稳定输出。

    应用案例和使用建议


    该系列产品适用于多种应用场景,如工业自动化、医疗设备、通信系统和测量仪器等。例如,在医疗设备中,其高可靠性保证了设备的正常运行,而低纹波和噪声则确保了诊断结果的准确性。
    - 使用建议:
    - 确保良好的通风和散热,特别是在高负荷条件下使用时。
    - 根据具体的应用需求选择合适的输出电压和电流。
    - 使用合适的远程开关控制模块以简化操作。

    兼容性和支持


    - 兼容性:与各种标准接口兼容,支持远程开关控制。
    - 技术支持:制造商提供详尽的技术文档和应用指南,帮助用户进行正确的安装和调试。此外,还可以通过官网获得售后服务和技术支持。

    常见问题与解决方案


    - 问题1:如何连接远程开关控制?
    - 解决方案:根据产品型号选择对应的远程开关控制选项,并按照接线图正确连接。具体细节可以在产品手册中找到。
    - 问题2:电容器寿命问题?
    - 解决方案:若发现电容器出现故障,首先检查是否在规定的环境条件下使用。更换时需要选用相同型号和容量的电容器。

    总结和推荐


    TDK-Lambda ZWS-BAF系列单输出电源凭借其长寿命电容器、高效率和可靠的性能,成为许多关键应用领域的理想选择。如果您正在寻找一款稳定可靠、易于使用的电源产品,那么ZWS-BAF系列无疑是一个值得推荐的选择。无论是用于工业生产还是精密仪器,这款电源都能满足您的需求。

ZWS75BAF-5/A参数

参数
输出方式 Fixed
输出电压 5V
输出总功率 75W
类型 -
输入电压最小值 85V~265V(AC)
开关频率 -
输入电压最大值 370V(DC)
输出电压组数 1
最大容性负载 -
输出电流最大值 15A
散热方式 -
转换效率 82%,84%
特性 Adjustable Output,PFC,Universal Input
长*宽*高 180mm(长度)*60mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS75BAF-5/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS75BAF-5/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS75BAF-5/A ZWS75BAF-5/A数据手册

ZWS75BAF-5/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 103.7898 ¥ 862.9693
10+ $ 94.2764 ¥ 783.4547
25+ $ 93.357 ¥ 764.5005
50+ $ 93.357 ¥ 764.5005
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 862.96
直接购买
加入购物车
