JWT75522/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 75W开关电源, 5 V dc, ±12 V dc输出电压 4 A, 8 A, 500 mA输出电流, 3输出点
供应商型号:
供应商:
标准整包数: 0

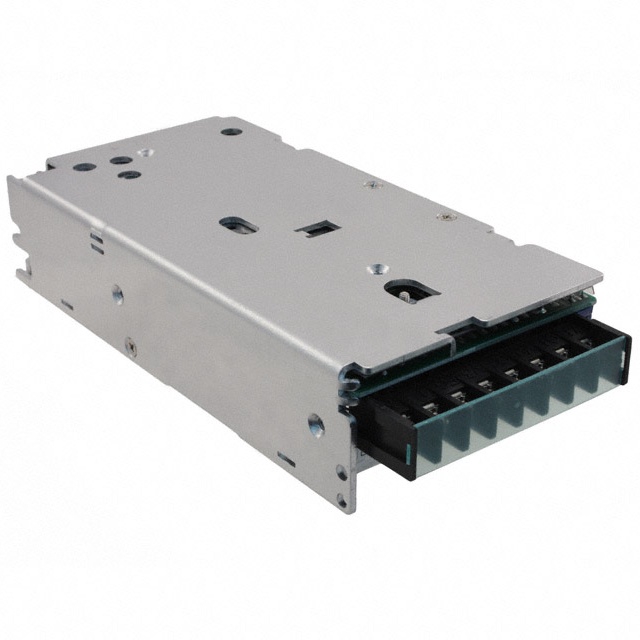

TDK-LAMBDA AC-DC模块 JWT75522/A

JWT75522/A概述

    JWT系列三输出工业电源技术手册

    1. 产品简介


    JWT系列三输出工业电源是一种高性能的直流电源模块,适用于广泛的自动化和测试测量应用。该系列产品提供稳定的电压输出,并具备多种保护机制。JWT系列的主要功能包括功率因数校正(Power Factor Correction, PFC)、过流保护(Overcurrent Protection)和过压保护(Overvoltage Protection),确保设备运行的安全性和稳定性。
    JWT系列主要应用于工厂自动化过程控制、数控机床(NC-Machining)、汽车制造、包装设备、材料处理、化工加工、机器人以及测试与测量等领域。其典型应用包括烧录测试(Burn-in & Test)、自动化测试、仪器仪表和测量检测等。

    2. 技术参数


    - 最大输出功率: JWT75为75W,JWT100为100W
    - 效率(典型值): JWT75为72%
    - 输入电压范围: 85 - 265VAC (47 - 63Hz) 或 120 - 330VDC
    - 输入电流(典型值): JWT75为1.2/0.6A,JWT100为1.4/0.7A
    - 启动电流: 100VAC时为14A,200VAC时为28A
    - 功率因数: 符合EN61000-3-2标准
    - 输出电压精度: V1可调,V2和V3 ±5%
    - 温度系数: V1和V2 <0.02%/℃,V3 <0.03%/℃
    - 过流保护: >105%
    - 过压保护: 主输出 5.7 - 7V
    - 保持时间(典型值): 20ms
    - 泄漏电流: 最大0.75mA,230VAC时典型0.44mA
    - 工作温度范围: -10°C 至 +65°C,50°C至65°C线性降额至50%负载;40°C至50°C线性降额至60%负载(带罩)
    - 存储温度范围: -30°C 至 +85°C
    - 湿度范围: 工作时30% - 90%,非工作时10% - 95%
    - 冷却方式: 自然对流
    - 耐压: 输入到地 2kVAC (20mA),输入到输出 3kVAC (20mA),输出到地 500VAC (100mA)持续1分钟
    - 隔离电阻: >100MΩ(25°C 和 70%RH,输出到地 500VDC)
    - 振动(非工作状态): 10 - 55Hz(1分钟扫描),X、Y、Z方向 2G 振动持续1小时
    - 冲击: <20G
    - 安全认证: IEC/UL/CSA/EN62368-1、60950-1 和 CE 标志
    - 电磁干扰: 符合 EN55011/EN55022-B、FCC Class B、VCCI-B
    - 重量: JWT75约600g,JWT100约720g
    - 尺寸: JWT75 42mm x 92mm x 188mm,JWT100 48mm x 92mm x 203mm
    - 保修: 五年

    3. 产品特点和优势


    - 五年质保: 长达五年的质量保证期,大大提升了用户的使用信心。
    - 功率因数校正: 改善了能源效率,减少了电网干扰。
    - 通过VDE0160机械指令批准: 确保产品在机械设备中的可靠性和安全性。
    - 通用输入电压范围: 85 - 265VAC,适用于全球各种电网条件。
    - 符合EMI标准: 满足国际电磁干扰标准,降低了对其他设备的干扰。

    4. 应用案例和使用建议


    JWT系列广泛应用于工业自动化领域,例如在机器人控制系统中作为主电源供应。实际应用中,用户需注意电源模块的安装位置,确保良好的自然对流散热效果。此外,建议用户根据具体应用需求选择合适的输出电压配置(如V1+5V、V2+12V、V3-12V)。

    5. 兼容性和支持


    JWT系列支持多种接线端子选项,包括螺纹端子和莫仕连接器(Molex connectors)。厂商提供了丰富的技术支持文档和五年质保服务,确保用户能够获得全方位的支持。

    6. 常见问题与解决方案


    - Q: 如何检查电源模块是否正常工作?
    A: 可以使用万用表检查输出电压是否在规定范围内。
    - Q: 在高温环境下使用,需要注意哪些事项?
    A: 在50°C至65°C之间需要线性降额至50%负载,在40°C至50°C之间需要线性降额至60%负载。确保安装空间足够散热。
    - Q: 如果电源模块出现故障,应该如何处理?
    A: 联系厂家获取维修或更换服务。

    7. 总结和推荐


    JWT系列三输出工业电源凭借其高可靠性、广泛的应用范围和长寿命的质保,成为众多自动化和测试设备的理想选择。其高效能、高精度的特性使其在工业应用中具有很强的竞争力。总体而言,我们强烈推荐JWT系列三输出工业电源给寻求高性能电源解决方案的用户。

JWT75522/A参数

参数
转换效率 72%
输出总功率 75W
输入电压最大值 330V(DC)
输出方式 Fixed
输出电压组数 3
散热方式 -
类型 -
最大容性负载 -
特性 Adjustable Output,DC Input Capable,PFC,Universal Input
输出电压 5V
输入电压最小值 85V~265V(AC)
输出电流最大值 8A
开关频率 -
长*宽*高 188mm(长度)*92mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 新设计不推荐
包装方式 散装

JWT75522/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWT75522/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA JWT75522/A JWT75522/A数据手册

JWT75522/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
