ZWS30B-12/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 30W开关电源, 12V 直流输出电压 2.5A输出电流, 1输出点
供应商型号: J-DENS-0014832
供应商: Chip1stop
标准整包数: 1

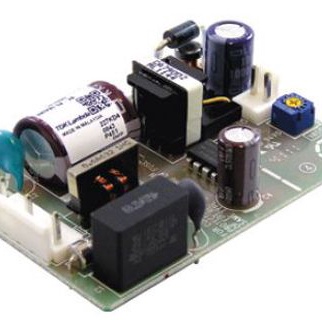

TDK-LAMBDA AC-DC模块 ZWS30B-12/A

ZWS30B-12/A概述

    ZWS10-30B系列电源模块技术手册

    产品简介


    ZWS10-30B系列是一款高可靠性单输出电源模块,适用于多种工业应用。它提供了10W到30W的功率输出,具备广泛的输入电压范围(85 - 265VAC),可以满足不同场合的需求。该系列产品体积小巧,具有出色的能效和较长的使用寿命,特别适合需要紧凑、高效电源解决方案的应用场合。

    技术参数


    以下是ZWS10-30B系列的主要技术参数:
    | 参数 | ZWS10B | ZWS15B | ZWS30B |
    ||
    | 输入电压范围 | 85 - 265VAC (47 - 63Hz) / 120 - 370VDC | 85 - 265VAC (47 - 63Hz) / 120 - 370VDC | 85 - 265VAC (47 - 63Hz) / 120 - 370VDC |
    | 输入电流 (100 / 200VAC) | 0.25 / 0.13A | 0.34 / 0.17A | 0.65 / 0.35A |
    | 启动电流 (100 / 200VAC) | 15 / 30A | 15 / 30A | 15 / 30A |
    | 空载功率损耗 | 0.2W (最大 0.5W) | 0.2W (最大 0.5W) | 0.2W (最大 0.5W) |
    | 泄漏电流 (100 / 200VAC) | < 150uA / 300uA | < 150uA / 300uA | < 150uA / 300uA |
    | 温度系数 | <0.02%/°C | <0.02%/°C | <0.02%/°C |
    | 过流保护 | > 105% of 最大电流 | > 105% of 最大电流 | > 105% of 最大电流 |
    | 保持时间 (典型) | 20ms @ 100VAC | 20ms @ 100VAC | 20ms @ 100VAC |
    | 工作温度范围 | -10 to +70°C (线性降额至50-70°C) | -10 to +70°C (线性降额至50-70°C) | -10 to +70°C (线性降额至50-70°C) |
    | 存储温度范围 | -30 to +75°C | -30 to +75°C | -30 to +75°C |
    | 隔离电压 | 输入到地:2kVAC (10mA),输入到输出:3kVAC (10mA),输出到地:500VAC (20mA) |
    | 安全认证 | IEC/EN/UL/CSA60950-1, IEC/EN/UL/CSA62368-1, EN50178 (OV II), CE Mark |

    产品特点和优势


    1. 宽输入电压范围:85 - 265VAC (47 - 63Hz),适用于全球不同地区电网标准。
    2. 低空载功耗:<0.5W,节能且环保。
    3. 长寿命电容:10年电容寿命,确保长时间稳定运行。
    4. 小尺寸设计:易于集成到各种空间受限的应用中。
    5. 可靠的过流保护:提供超过105%的最大电流保护,确保安全运行。
    6. 五年质保:提供高质量保障,减少用户的后顾之忧。

    应用案例和使用建议


    ZWS10-30B系列电源模块广泛应用于工业自动化、通信设备、医疗设备等领域。例如,在工业自动化设备中,这些电源模块可以为传感器、控制器和其他外围设备提供稳定的电力供应。在通信设备中,它们可以用于路由器、交换机等设备的供电。
    使用建议:
    - 在选择电源模块时,根据实际负载需求选择合适的型号。
    - 确保工作环境温度在规定范围内,特别是在高温环境下需要进行适当降额使用。
    - 在接线过程中,遵循制造商的指导手册,确保安全操作。

    兼容性和支持


    该系列电源模块与其他电子元器件和设备具有良好的兼容性。制造商提供了详尽的技术支持和售后服务,以帮助客户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问:如何判断电源模块是否故障?
    - 答:可以通过测量输出电压和电流来判断。如果输出电压低于正常范围或无法达到设定值,则可能存在故障。

    2. 问:如何进行安全防护?
    - 答:确保正确安装和接线,避免过载运行。定期检查连接点是否有松动或损坏。

    总结和推荐


    综上所述,ZWS10-30B系列电源模块凭借其宽输入电压范围、低空载功耗、长寿命电容和小尺寸设计等特点,在工业自动化、通信设备等领域展现出显著的优势。我们强烈推荐这款电源模块给需要高性能、高可靠性的应用场合。

ZWS30B-12/A参数

参数
输出电压 12V
输入电压最大值 -
转换效率 84%,86%
散热方式 -
输出方式 Fixed
输出电压组数 1
类型 -
最大容性负载 -
特性 -
输出电流最大值 2.5A
开关频率 -
输出总功率 30W
输入电压最小值 -
长*宽*高 125mm*60mm*36mm
安装方式 底座安装
零件状态 在售
包装方式 散装

ZWS30B-12/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS30B-12/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS30B-12/A ZWS30B-12/A数据手册

ZWS30B-12/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 35.4 ¥ 314.0865
10+ $ 26.9 ¥ 238.6703
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 314.08
