ZPSA40-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 40W开关电源, 24V 直流输出电压, 1输出点
供应商型号: ZPSA40-24
供应商: Master
标准整包数: 1

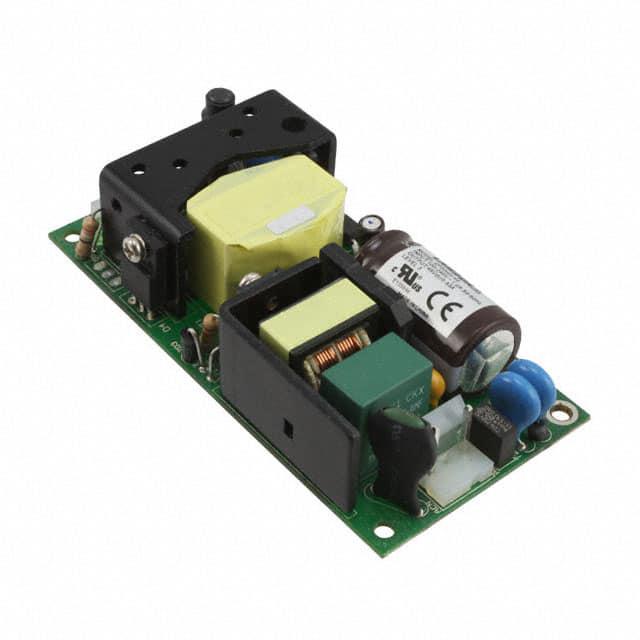

TDK-LAMBDA AC-DC模块 ZPSA40-24

ZPSA40-24概述

    ZPSA40 & 60 系列 AC-DC 电源适配器技术手册

    产品简介


    ZPSA40 & 60 系列是专为多种应用设计的 AC-DC 电源适配器,广泛应用于视频/音频路由器、数据通信、POS 终端、测试和测量设备以及 LED 显示屏等领域。该系列电源适配器具备高效率和紧凑尺寸的优势,能够满足各种苛刻的工作环境要求。

    技术参数


    - 输入电压范围: 90 - 264VAC (47 - 440Hz) 或 120 - 370VDC
    - 浪涌电流 (132/265VAC): 25 / 50A
    - 输入电流 (115/230VAC): < 1.2A (ZPSA40), < 1.4A (ZPSA60)
    - 漏电流 (最大值): 0.8mA (264VAC, 60Hz)
    - 温度系数: ±0.05%/°C
    - 电压精度: ±1%
    - 负载调节: ±1%
    - 线性调节: ±0.5%
    - 纹波与噪声: 1% 或 50mV 中的较大者
    - 短路保护: 持续模式 / 振荡模式
    - 过压保护: 通常为额定值的 110-130%
    - 保持时间 (典型值): 8ms (115VAC 输入)
    - LED 指示灯: 绿色 LED 表示正常状态
    - 工作温度范围: 0°C 至 +70°C(降额)
    - 存储温度范围: -20°C 至 +85°C
    - 湿度范围 (非冷凝): 10% 至 95% RH
    - 冷却方式: 自然对流
    - 耐压强度: 输入到接地 1.5kVAC,输入到输出 3kVAC,输出到接地 500VAC (1 分钟)
    - 绝缘电阻: 25°C 和 70% RH 下大于 100MΩ(输出到接地)
    - 振动: 非工作状态下的振动(10 - 55Hz 常量扫描 1 分钟,X, Y, Z 方向共 1 小时)
    - 冲击: < 196.1 m/s² (20G)
    - 安全认证: IEC/UL/CSA/EN62368-1, 60950-1, CE 标志
    - 传导和辐射 EMI: EN55022-B, FCC Class B
    - 抗扰度: EN61000-4-2,-3,-4,-5,-6,-8
    - 重量 (典型值): 130g
    - 尺寸 (WxLxH): 101.6 x 50.8 x 27.1mm (包括底座组件)
    - 保修期: 2 年

    产品特点和优势


    1. 行业标准外形尺寸: 具有标准化的外形尺寸,便于集成到现有系统中。
    2. 高达 88% 的转换效率: 可显著减少系统发热,提高系统可靠性。
    3. 宽广的产品范围: 支持多种输出电压和电流组合,适应不同的应用场景。
    4. 电磁兼容性: 符合多项国际标准,确保设备的可靠运行。

    应用案例和使用建议


    ZPSA40 & 60 系列适用于需要高效、紧凑型电源解决方案的应用场景,例如视频/音频路由器、POS 终端等。在实际使用中,建议根据具体应用场景选择合适的输出电压和电流配置,以确保最佳性能。此外,对于在极端环境条件下运行的设备,应注意电源的温度和湿度要求,确保其在允许的工作范围内正常工作。

    兼容性和支持


    该系列电源适配器具有广泛的兼容性,可与多种 Molex 连接器和终端匹配。厂商提供了全球范围内的技术支持和服务,包括销售和技术支持热线,以确保客户能够获得及时的帮助。

    常见问题与解决方案


    1. 电源不启动: 检查输入电压和连接是否正确,确保接地良好。
    2. 输出电压不稳定: 检查负载情况,确认负载是否在允许范围内。
    3. 过热: 检查通风口是否有阻塞,确保良好的散热条件。
    4. 纹波过大: 检查输出滤波电容是否老化或损坏,必要时更换。

    总结和推荐


    ZPSA40 & 60 系列 AC-DC 电源适配器凭借其高效率、紧凑设计和广泛的适用性,在多个领域展现出卓越的性能。其高可靠性、易于集成的特点使其成为许多应用的理想选择。强烈推荐在视频/音频路由器、数据通信、POS 终端等应用场景中使用该系列产品。

ZPSA40-24参数

参数
类型 -
特性 -
散热方式 No
输出总功率 40W
输出电压组数 1
转换效率 85%
最大容性负载 -
输出方式 Pin Terminal Block
开关频率 -
输入电压最大值 370V
输入电压最小值 90V~264V(AC)
输出电压 24V
输出电流最大值 1.67A
长*宽*高 101.6mm*50.8mm*27.178mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZPSA40-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPSA40-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPSA40-24 ZPSA40-24数据手册

ZPSA40-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
