ZWS50BAF-24/A

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 50W开关电源, 24V 直流输出电压 2.1A输出电流, 1输出点
供应商型号: 967-ZWS50BAF-24/A
供应商: Mouser
标准整包数: 1

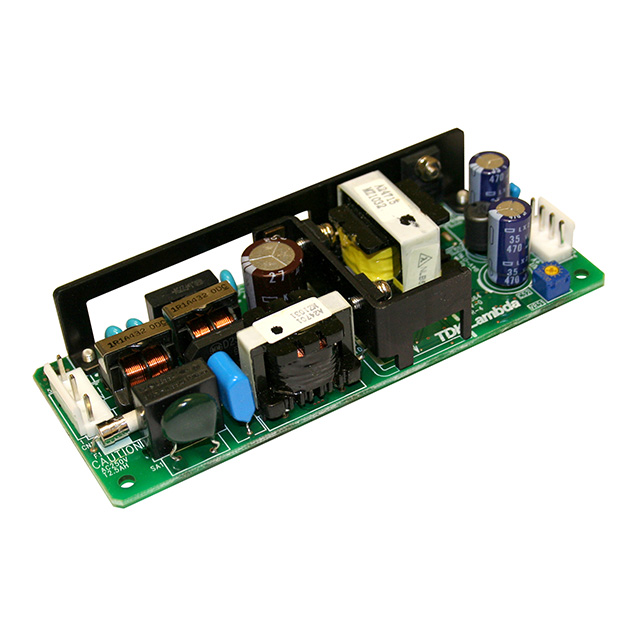

TDK-LAMBDA AC-DC模块 ZWS50BAF-24/A

ZWS50BAF-24/A概述

    ZWS-BAF 系列单输出电源供应器

    产品简介


    ZWS-BAF 系列是 TDK-Lambda 公司生产的高效能单输出电源供应器,提供从 50W 到 300W 的不同功率等级。该系列的产品设计用于广泛的应用场合,具备低功耗、高可靠性的特点。它们适用于各种工业和商业应用,如通信设备、工业自动化、医疗设备以及测试仪器等。

    技术参数


    - 输入电压范围:交流输入电压为 85-265VAC(47-63Hz),直流输入电压为 120-370VDC。
    - 输入电流(典型值):3V 模型下,从 0.45/0.25A 到 1.9/0.95A;其他电压模型下,从 0.65/0.35A 到 3.6/1.8A。
    - 启动时的浪涌电流:最大值从 14/28A 到 28A。
    - 功率因数校正:所有型号均配有主动功率因数校正(PFHC),符合 EN/IEC61000-3-2 标准。
    - 温度系数:<0.02%/°C。
    - 保持时间:典型值为 20ms,在 100VAC 和满负载条件下。
    - 漏电流:最大值为 0.2/0.4mA。
    - 冷却方式:所有型号均采用自然对流冷却。
    - 工作温度:-10°C 至 +70°C,降额线性至 50°C 至 70°C。
    - 存储温度:-30°C 至 +75°C。
    - 湿度范围:工作湿度 30%-90%,储存湿度 10%-90%(非凝结)。
    - 隔离电压:输入到接地 2kVAC,输入到输出 3kVAC,输出到接地 500VAC(持续1分钟)。
    - 绝缘电阻:在25°C和70%相对湿度下,输出到接地>100MΩ。
    - 振动耐受性:非操作状态下的振动(10-55Hz,1分钟扫频),19.6m/s² 持续X、Y、Z轴各1小时。
    - 冲击耐受性:<196.1 m/s。
    - 安全认证:符合 IEC/EN/UL/CSA60950-1、IEC/EN/UL/CSA62368-1、EN50178 (OV II)、CE标志。
    - 传导和辐射电磁干扰:符合 EN55011/EN55022-B、FCC-B、VCCI-B 标准。
    - 抗扰性:符合 IEC61000-6-2 和 IEC61000-4-2, -3, -4, -5, -6, -8, -11 标准。
    - 重量:从165g到540g不等。
    - 尺寸:从 50x26x132mm 到 84x42x180mm 不等。
    - 保修期:5年。

    产品特点和优势


    - 10年电容寿命:提高了现场可靠性。
    - 5年保修:降低了拥有成本。
    - 自然对流冷却:使使用更简单。
    - 高效能:最高效率可达91%。
    - 广泛的适用温度范围:-10°C 至 +70°C。
    - 低漏电流:最大值为 0.2/0.4mA。
    - 多国认证:符合全球安全标准。

    应用案例和使用建议


    - 工业自动化:ZWS-BAF 系列可应用于工业自动化设备,为各种传感器、执行器和控制系统供电。
    - 通信设备:通信基站和路由器等设备需要稳定可靠的电源供应,ZWS-BAF 可以满足这一需求。
    - 医疗设备:医疗设备对电源要求很高,ZWS-BAF 的高效能和高可靠性使其成为医疗设备的理想选择。
    - 建议:根据具体应用场景,选择合适的输出电压和功率。例如,在高温环境中使用时,建议采用强制空气冷却。

    兼容性和支持


    - 兼容性:ZWS-BAF 系列可与多种电路板设计兼容,其标准安装孔位方便客户进行机械固定。
    - 技术支持:TDK-Lambda 提供详细的技术文档、规格说明和应用指南,以便用户更好地了解和使用该产品。

    常见问题与解决方案


    - 问题一:电源开启时产生噪音。
    - 解决方案:检查接线是否正确,确保所有连接点接触良好。如果仍然存在问题,可能需要联系技术部门进行进一步诊断。
    - 问题二:输出电压不稳定。
    - 解决方案:确保输入电压在允许范围内。若输入电压正常,则检查负载是否过重,适当调整负载。

    总结和推荐


    ZWS-BAF 系列单输出电源供应器凭借其卓越的可靠性和高效的性能,在工业、通信和医疗等领域具有显著的优势。它不仅具备较长的使用寿命,还提供了全面的安全认证和良好的技术支持。因此,强烈推荐 ZWS-BAF 系列作为各类设备的理想电源解决方案。

ZWS50BAF-24/A参数

参数
输出电流最大值 2.1A
开关频率 -
输入电压最小值 85V~265V(AC)
输出方式 Fixed
输出电压组数 1
转换效率 84%,87%
散热方式 -
类型 -
输出总功率 50.4W
输入电压最大值 370V(DC)
最大容性负载 -
特性 Adjustable Output,PFC,Universal Input
输出电压 24V
长*宽*高 162mm(长度)*60mm(宽度)
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZWS50BAF-24/A厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZWS50BAF-24/A数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZWS50BAF-24/A ZWS50BAF-24/A数据手册

ZWS50BAF-24/A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.688 ¥ 707.1636
10+ $ 80.3628 ¥ 679.0657
25+ $ 70.9485 ¥ 599.5148
50+ $ 68.9115 ¥ 582.3022
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 707.16
