ZPSA60-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: TDK-Lambda 60W开关电源, 24V 直流输出电压, 1输出点
供应商型号: ZPSA60-24
供应商: Master
标准整包数: 1

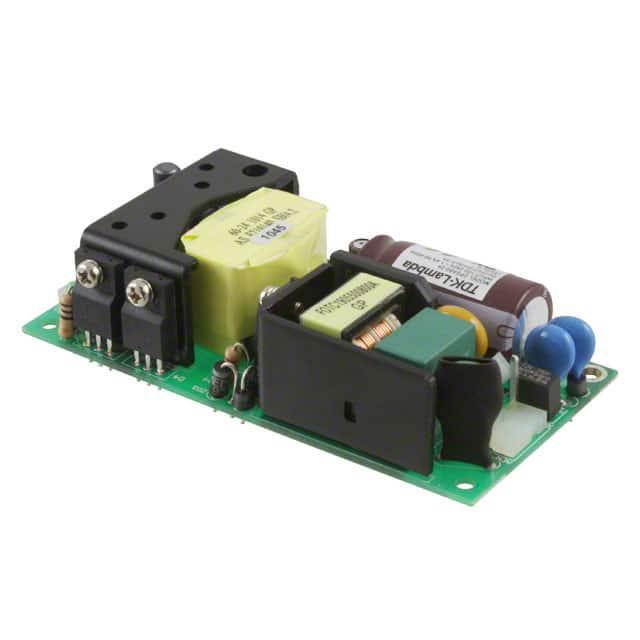

TDK-LAMBDA AC-DC模块 ZPSA60-24

ZPSA60-24概述


    产品简介


    ZPSA40/60 系列电源适配器 是一款高性能的单输出交流直流电源模块,适用于工业和消费电子领域的多种应用。此系列提供了40W和60W两种功率选择,尺寸为2 x 4英寸,具有低1.07英寸的纤薄外形。其行业标准的外形尺寸和全球安全认证(如IEC/UL/CSA/EN62368-1, 60950-1, CE标志)使其成为全球广泛应用的理想选择。

    技术参数


    | 参数 | ZPSA40 | ZPSA60 |
    |
    | 输入电压范围 | 90 - 264VAC (47 - 63Hz) 或 120 - 370VDC | 90 - 264VAC (47 - 63Hz) 或 120 - 370VDC |
    | 启动电流(115/230VAC) | 25/50A | 25/50A |
    | 输入电流 | <1.2A | <1.4A |
    | 泄漏电流 | 0.8mA最大值(264VAC, 60Hz) | 0.8mA最大值(264VAC, 60Hz) |
    | 温度系数 | ±0.05%/°C | ±0.05%/°C |
    | 电压精度 | ±1% | ±1% |
    | 负载调节 | ±1% | ±1% |
    | 线路调节 | ±0.5% | ±0.5% |
    | 噪声与纹波 | 1%或50mV,取较大者 | 1%或50mV,取较大者 |
    | 短路保护 | 连续 - hiccup模式 | 连续 - hiccup模式 |
    | 过压保护 | 通常为标称值的110-130% | 通常为标称值的110-130% |
    | 持续时间 | 8ms(115VAC输入) | 8ms(115VAC输入) |
    | LED指示灯 | 绿色LED=正常状态 | 绿色LED=正常状态 |
    | 工作温度 | 0至+70°C(根据第2页图表降额) | 0至+70°C(根据第2页图表降额) |
    | 存储温度 | -20至+85°C | -20至+85°C |
    | 湿度 | 10%-95%RH(非冷凝) | 10%-95%RH(非冷凝) |
    | 散热方式 | 自然对流 | 自然对流 |
    | 绝缘电压 | 输入到接地:1.5kVAC,输入到输出:3kVAC,输出到接地:500VAC持续1分钟 | 输入到接地:1.5kVAC,输入到输出:3kVAC,输出到接地:500VAC持续1分钟 |
    | 隔离电阻 | 输出到接地:25°C和70%RH时>100MΩ | 输出到接地:25°C和70%RH时>100MΩ |
    | 振动 | 非操作状态:<23.52m/s²(10-55Hz:连续扫频1分钟X、Y、Z方向,各1小时) | 非操作状态:<23.52m/s²(10-55Hz:连续扫频1分钟X、Y、Z方向,各1小时) |
    | 冲击 | <196.1m/s²(20G) | <196.1m/s²(20G) |
    | 安全认证 | IEC/UL/CSA/EN62368-1, 60950-1, CE标志 | IEC/UL/CSA/EN62368-1, 60950-1, CE标志 |
    | 辐射及传导EMI | EN55022-B, FCC Class B | EN55022-B, FCC Class B |
    | 免疫性 | EN61000-4-2, -3, -4, -5, -6, -8, -11 | EN61000-4-2, -3, -4, -5, -6, -8, -11 |
    | 重量 | 约130克 | 约130克 |
    | 尺寸(宽x长x高) | 2 x 4 x 1.07英寸(含底面组件) | 2 x 4 x 1.07英寸(含底面组件) |

    产品特点和优势


    - 宽输入电压范围:90-264VAC或120-370VDC,适用于全球各种电源环境。
    - 高效率:最高可达88%,有效降低能耗。
    - 低启动电流:减少启动时的浪涌电流,保护系统稳定性。
    - 紧凑设计:仅1.07英寸的高度使其适用于空间有限的应用。
    - 广泛的温度适应性:-20至+85°C的存储温度和0至+70°C的工作温度使产品适合多种恶劣环境。
    - 严格的绝缘标准:多重绝缘保护,确保使用安全。
    - 高标准的电磁干扰抑制:符合EN55022-B, FCC Class B标准,减少电磁干扰影响。

    应用案例和使用建议


    应用案例:
    - 工业自动化:ZPSA40/60系列适配器广泛应用于工业自动化设备,提供稳定可靠的电源供应。
    - 通信设备:该系列适配器的宽电压范围和高效率使其在通信设备中表现出色,保证设备长时间稳定运行。
    - 消费电子产品:适用于智能家居、智能穿戴设备等多种消费电子终端,提供可靠稳定的电源支持。
    使用建议:
    - 散热管理:由于是自然对流冷却,建议在使用时留出足够的散热空间,避免高温环境下长期过载使用。
    - 负载控制:虽然最低负载无要求,但在轻载情况下可能会导致效率下降,建议保持一定的负载水平。
    - 定期检查:建议定期进行检查和维护,以确保其持续稳定的工作状态。

    兼容性和支持


    ZPSA40/60系列电源适配器采用行业标准脚印设计,易于集成到各种现有系统中。此外,制造商提供两年保修服务,客户可以放心购买并享受优质的售后支持。同时,制造商还提供了详尽的技术文档和支持资源,方便用户深入了解产品的特性和使用方法。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统过热 | 确保散热条件良好,避免环境温度过高或通风不良。 |
    | 输出电压不稳定 | 检查输入电压是否稳定,确认负载是否超过规定范围。 |
    | LED指示灯不亮 | 检查连接线是否有松动,或者更换适配器。 |

    总结和推荐


    ZPSA40/60系列电源适配器凭借其高效率、宽电压范围、紧凑设计以及全球安全认证等特点,在多个行业中表现卓越。尤其是对于需要高性能和高可靠性的应用场景来说,是一个极佳的选择。此外,制造商提供的优质售后服务和详细的技术支持也大大增强了产品的竞争力。因此,强烈推荐这一系列电源适配器给那些寻求稳定可靠电源解决方案的用户。

ZPSA60-24参数

参数
特性 -
转换效率 88%
输出电压组数 1
开关频率 -
最大容性负载 -
输入电压最大值 370V(DC)
输出方式 Fixed
输出电压 24V
输出总功率 60W
输入电压最小值 90V~264V(AC)
散热方式 -
输出电流最大值 2.5A
类型 -
长*宽*高 101.6mm*50.8mm*27.178mm
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 散装

ZPSA60-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

ZPSA60-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA ZPSA60-24 ZPSA60-24数据手册

ZPSA60-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
