HFE2500-48

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,Load Sharing,Remote On/Off,Remote Sense,Universal Input No 2.496KW 52A 48V 1 265V 85V~265V(AC) Fixed 支架安装 300mm*85mm*41mm
供应商型号: J-DENS-0007318
供应商: Chip1stop
标准整包数: 1

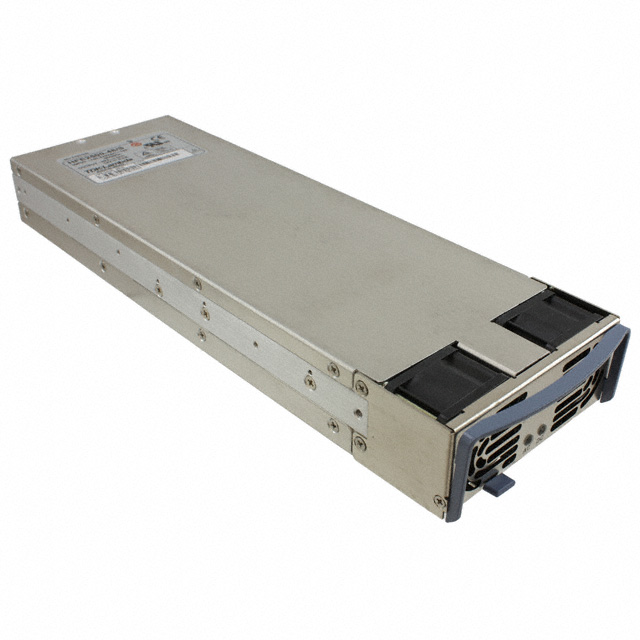

TDK-LAMBDA AC-DC模块 HFE2500-48

HFE2500-48概述

    HFE2500 Series 2500W 1U Hot Swap Front End Power Supplies

    产品简介


    HFE2500 系列是一款2500瓦的1U热插拔前端电源供应器。这款高密度电源系统特别适用于需要高效能及紧凑设计的应用场景。HFE2500系列不仅具备高达29.2W/in³的功率密度,还能够在一个1U的机架中容纳多达四个单元,从而实现高达10,000瓦的总输出功率。此外,HFE2500系列通过其PMBus(I²C)和LAN选项提供了广泛的信号接口,使其在工业自动化、分布式电源架构等领域得到广泛应用。

    技术参数


    HFE2500系列的技术规格包括以下几个关键参数:
    - 输入电压范围:85至265伏交流电(VAC),频率为47至63赫兹。当输入电压降至85VAC时,需按比例线性降额。
    - 最大输入电流:在100/230伏交流电下分别为17/12安培。
    - 瞬态电流:<50安培。
    - 功率因数校正:满足EN61000-3-2标准,在满载时功率因数大于0.98。
    - 温度系数:<0.02%/°C。
    - 过电流保护:105%到115%,可由外部电压(0至5伏特)编程设置。
    - 过电压保护:110%±3%(跟踪),可通过循环交流电重置或利用远程开/关功能。
    - 过温保护:自动复位,提供警告信号。
    - 保持时间:>10毫秒(在80%负载下)。
    - 泄漏电流:<0.75/1.5毫安(在100/230伏交流电下,60赫兹)。
    - 远程感应补偿:HFE2500-12: 0.25V/线,HFE2500-24: 0.5V,HFE2500-48: -48V/线。
    - 远程调整:通过0至5伏特的外部信号或1千欧姆的电位计。
    - 存储温度:-30°C至+85°C。
    - 湿度:操作:10%至90%相对湿度;存储:10%至95%相对湿度。
    - 尺寸:107 x 41 x 325毫米(电源);445 x 44 x 402毫米(机架)。
    - 重量:2100克(电源);5000克(机架)。
    - 保质期:3年。

    产品特点和优势


    - 高密度设计:仅占用1U空间,却能实现高达2500瓦的输出功率,适用于空间受限的应用环境。
    - 冗余设计:内置ORing MOSFET和电流共享功能,适合N+1冗余配置,提高系统可靠性。
    - 丰富的信号接口:包含全系列的信号接口,如PMBus(I²C)和LAN选项,便于系统监控和远程管理。
    - 宽泛的工作温度范围:可在-10°C至+70°C的环境中稳定运行,适用于严苛的工作环境。

    应用案例和使用建议


    HFE2500系列广泛应用于工业自动化、分布式电源架构和广播通信等领域。根据手册中的描述,这些电源供应器非常适合需要高性能和紧凑设计的场景。例如,在工业自动化环境中,HFE2500系列可以用于实现冗余供电,提高系统的可靠性和稳定性。同时,考虑到其远程调整和监控功能,建议在部署时结合远程管理系统,以实时监控电源状态并进行必要的调整。

    兼容性和支持


    HFE2500系列通过其PMBus(I²C)和LAN选项与各种管理和控制系统兼容。厂商提供全面的技术支持和保修服务,确保客户能够在整个产品生命周期内获得良好的支持。

    常见问题与解决方案


    - Q1:如何处理过温保护?
    A1: 当出现过温保护时,电源将自动复位。如果需要手动复位,可以通过断电后再重启来实现。
    - Q2:如何进行远程调整?
    A2: 可通过0至5伏特的外部信号或1千欧姆的电位计进行远程调整。
    - Q3:如何应对过电流保护?
    A3: 过电流保护范围为105%至115%,可通过外部电压编程设置。

    总结和推荐


    综上所述,HFE2500系列凭借其高功率密度、高可靠性、丰富信号接口及广泛的适用范围,在多种应用场景中表现出色。特别是在工业自动化、分布式电源架构和广播通信等领域具有显著优势。因此,强烈推荐使用HFE2500系列作为关键电源解决方案,以提高系统的可靠性和效率。

HFE2500-48参数

参数
输出总功率 2.496KW
输入电压最大值 265V
最大容性负载 -
输入电压最小值 85V~265V(AC)
输出电压组数 1
散热方式 No
输出方式 Fixed
输出电压 48V
开关频率 -
转换效率 -
输出电流最大值 52A
类型 -
特性 Adjustable Output,Load Sharing,Remote On/Off,Remote Sense,Universal Input
长*宽*高 300mm*85mm*41mm
安装方式 支架安装
应用等级 商用级
零件状态 在售
包装方式 散装

HFE2500-48厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

HFE2500-48数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA HFE2500-48 HFE2500-48数据手册

HFE2500-48封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 794 ¥ 7044.765
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7044.76
直接购买
