首页  >  产品百科  >  JWS300-24

JWS300-24

产品分类: AC-DC模块
厂牌: TDK-LAMBDA
产品描述: Adjustable Output,DC Input Capable,PFC,Remote Sense,Universal Input 80% 14A 24V 1 330V(DC) 85V~265V(AC) Fixed 底座安装 190mm*92mm*91.95mm
供应商型号: SG-JWS300-24
供应商: 期货订购
标准整包数: 1

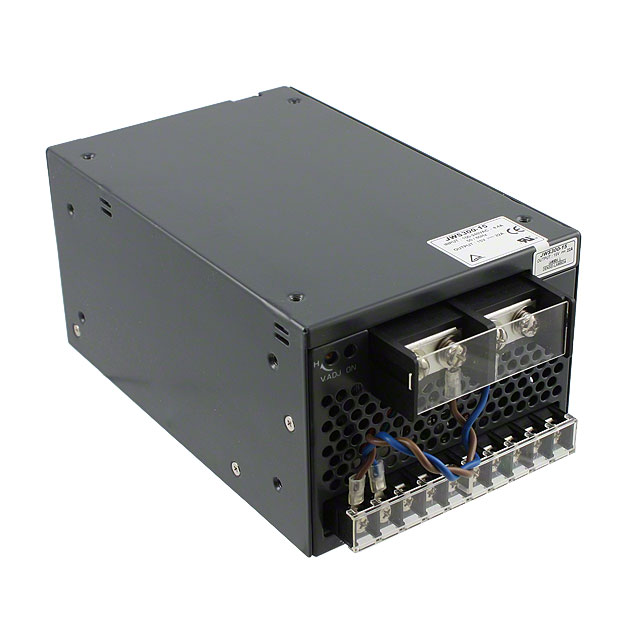

TDK-LAMBDA AC-DC模块 JWS300-24

JWS300-24概述

    JWS Series 单输出工业电源

    产品简介


    JWS系列单输出工业电源是专为各种工业自动化及测试测量应用设计的产品。这些电源具有宽泛的输入电压范围(85至265VAC),可提供广泛的应用选择,如工厂自动化、过程控制、汽车制造、包装设备、材料处理、化学加工、机器人技术以及测试与测量。该系列产品适用于广泛的工业应用,提供了高可靠性和稳定性。

    技术参数


    - 输入电压范围:85至265VAC(47至63Hz)或120至330VDC
    - 功率因数校正:符合EN61000-3-2标准
    - 温度系数:小于0.02%/°C
    - 过电流保护:大于105%
    - 过电压保护:有
    - 保持时间:典型值20ms
    - 泄漏电流:最大0.75mA
    - 远程感应:无或可选
    - 远程开关控制:可指定为选项
    - AC电源失效:标准配置
    - 并联连接:仅限JWS300和JWS600
    - 工作温度范围:
    - 开放式框架:-10°C至+60°C(50°C至60°C线性降额至60%负载)
    - 带盖子:-10°C至+50°C(40°C至50°C线性降额至60%负载,JWS50-150)
    - 存储温度:-30至+85°C
    - 工作湿度范围:30%-90%RH(无冷凝)
    - 存储湿度范围:10%-95%RH
    - 冷却方式:自然对流(JWS50-JWS150),内置风扇(JWS300和JWS600)
    - 绝缘耐压:输入到接地2kVAC(20mA),输入到输出3kVAC(20mA),输出到接地500VAC(100mA)持续1分钟
    - 隔离电阻:大于100MΩ(25°C,70%RH),输出到接地500VDC
    - 振动耐受性:非操作状态下10-55Hz(1分钟扫描),19.6m/s²恒定X、Y、Z轴1小时
    - 冲击耐受性:<196.1m/s²
    - 安全认证:UL60950-1、CSA C22.2 No. 60950-1、EN60950-1、VDE0160、CE标志、符合DENTORI标准
    - 传导与辐射EMI:EN55011/EN55022-B、FCC Class B、VCCI-B
    - 推荐EMI滤波器:MAW1202-22、MAW1203-22、MB1210、MB1216
    - 重量:JWS50(350g)、JWS75(450g)、JWS100(650g)、JWS150(850g)、JWS300(1900g)、JWS600(3000g)
    - 保修期:五年

    产品特点和优势


    JWS系列单输出工业电源具备多个显著特点:
    - 五年保修:提供长达五年的保修期,确保用户享有长期的可靠保障。
    - 宽输入电压范围:支持85至265VAC的宽输入电压范围,适合全球不同电网标准。
    - 功率因数校正:符合EN61000-3-2标准,确保高效的电能利用。
    - 高可靠性:过电流和过电压保护设计,确保长时间稳定运行。
    - EMI兼容性:符合EN55011/EN55022-B、FCC Class B、VCCI-B标准,降低电磁干扰。

    应用案例和使用建议


    JWS系列电源广泛应用于各种工业场合,例如:
    - 工厂自动化:用于NC机床、自动化生产线、包装机械等。
    - 测试与测量:应用于烧录测试、自动化测试系统、仪器仪表等领域。
    使用建议:
    - 确保安装位置有足够的散热空间,避免热量积聚。
    - 选择合适的EMI滤波器,以提高电源系统的抗干扰能力。
    - 根据具体应用场景,合理选择电源型号,以满足特定需求。

    兼容性和支持


    - 兼容性:JWS系列电源与市面上主流的电子设备兼容,易于集成。
    - 技术支持:TDK-Lambda公司提供全面的技术支持和售后服务,包括现场服务和技术咨询。

    常见问题与解决方案


    1. 电源输出电压不稳定
    - 解决方案:检查输入电压是否在允许范围内,确认负载是否超载。如有必要,更换EMI滤波器。
    2. 电源无法正常启动
    - 解决方案:检查接线是否正确,确认输入电压是否在允许范围内。如有需要,联系售后服务。

    总结和推荐


    综上所述,JWS系列单输出工业电源凭借其卓越的性能、可靠的稳定性以及广泛的应用领域,在工业自动化和测试测量领域表现优异。其五年保修政策也为其增添了一份保障。对于需要高性能、高可靠性的工业应用,强烈推荐选用JWS系列电源。

JWS300-24参数

参数
散热方式 -
输入电压最大值 330V(DC)
输出电压组数 1
输出总功率 -
开关频率 -
输出电压 24V
输入电压最小值 85V~265V(AC)
输出方式 Fixed
最大容性负载 -
输出电流最大值 14A
类型 -
特性 Adjustable Output,DC Input Capable,PFC,Remote Sense,Universal Input
转换效率 80%
长*宽*高 190mm*92mm*91.95mm
安装方式 底座安装
应用等级 商用级
零件状态 停产
包装方式 散装

JWS300-24厂商介绍

TDK-Lambda是一家全球领先的电源解决方案供应商,专注于为工业、医疗、通信和信息技术等领域提供高质量的电源产品。公司主营产品包括AC-DC电源、DC-DC转换器、DC-AC逆变器、电池充电器和定制电源解决方案等。

TDK-Lambda的产品广泛应用于多个领域,如工业自动化、医疗设备、通信基础设施、数据中心、交通系统和可再生能源等。这些产品以其高效率、高可靠性和长寿命而受到市场的青睐。

TDK-Lambda的优势在于其强大的研发能力、严格的质量控制和全球服务网络。公司不断投资于新技术和材料,以保持产品的竞争力。此外,TDK-Lambda还提供全面的技术支持和定制服务,以满足客户的特定需求。通过这些优势,TDK-Lambda能够为客户提供高效、可靠和创新的电源解决方案。

JWS300-24数据手册

厂牌 PDF简要描述 下载
TDK-LAMBDA AC-DC模块 TDK-LAMBDA JWS300-24 JWS300-24数据手册

JWS300-24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3840
10+ ¥ 3776
30+ ¥ 3680
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3840
